概述：

PCD3901 是一款微功率、低噪聲、低壓差負調壓器。該器件能夠提供 1A的輸出電流，壓降為 248mV。低靜態電流（1.8mA 工作和 3 μA關機）使 PCD3901成為電池供電應用的最佳選擇，并且靜態電流在低壓差工況下得到了很好的控制。PCD3901 的其他特點包括低輸出噪聲。在 10Hz至 100kH的帶寬內，輸出噪聲降低至 17 μVRMS,因而特別適合給高性能模擬和混合信號電路供電。 PCD3901能夠支持小電容工作，并且在小輸出電容值的情況下與其他線性穩壓電源一樣穩定工作。支持小型陶瓷電容器，無需額外增加 ESR。內部保護電路包括電流限制和熱限制。該設備可調參考電壓為-1.175V。 PCD3901調節器采用 20引腳 5mm x 5mm QFN封裝，以實現低熱阻特性。

產品特性:

#超低 RMS噪聲： 17μVRMS

#輸出電流： 1A

#寬輸入電壓范圍： -1.175V至 -40V

#輸出電壓范圍： -1.175V至 -40V + VDO

#±1%初始精度

#3uA 關斷電流

#1.8mA 靜態地電流

#低壓差電壓： 248mV

#最小輸出電容： 10μF(陶瓷)

#限流和過溫保護

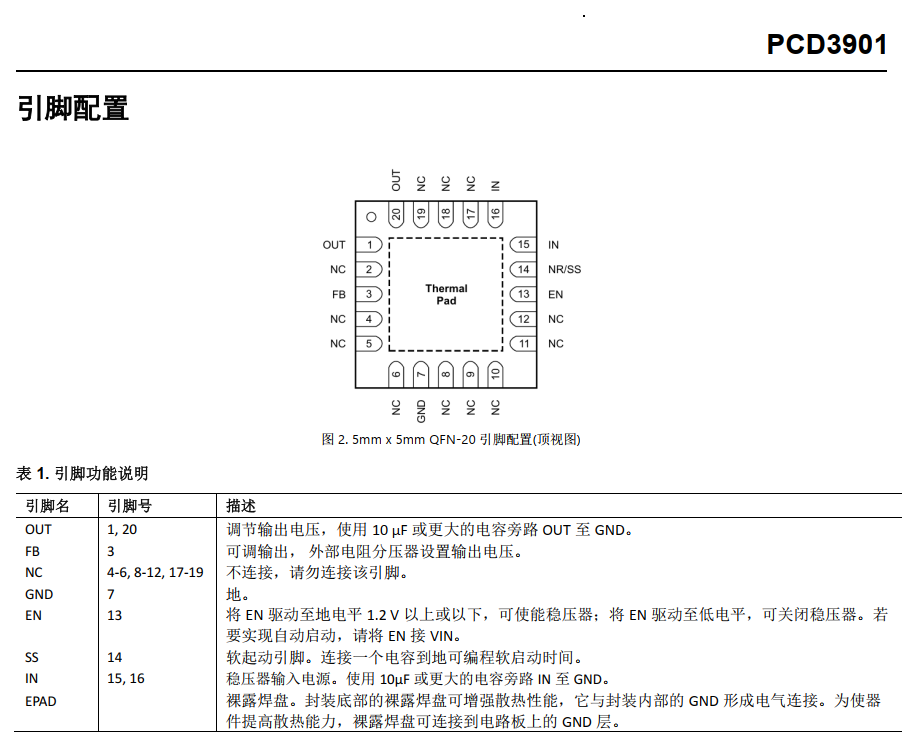

#20 引腳 5mm x 5mm QFN封裝

#結溫范圍-55°C至+125°C

應用:

#低噪聲放大器

#超低噪聲儀表

#電池供電系統

#功放、 ADC和 DAC

#通信和基礎設施

#醫療和保健
