隨著智能電動車的快速發展，高端車型正逐步搭載更具表現力的智能燈光系統，通過動態迎賓、自定義燈光標識、近距離場景警示等豐富功能，大幅提升品牌辨識度，使其成為整車ISD智能交互與品牌表達的重要載體。為精準契合智能電動車照明領域的技術發展與應用需求，絡明芯推出矩陣 LED 驅動芯片IS32FL3761。該芯片采用全集成設計，更憑借硬件去鬼影、大于20K掃描頻率等核心技術優勢，實現無鬼影、無頻閃、低噪聲的卓越表現，專為高端汽車ISD 交互尾燈、智能座艙 Mini RGB 氛圍燈等高端應用場景量身打造。

IS32FL3761 是一款33×12矩陣LED驅動器，工作電壓范圍為2.7V~5.5V。芯片集成33路恒流源和12個掃描開關管，單顆芯片可驅動多達396顆單色LED或132顆RGB LED。IS32FL3761低至1.2mA的靜態電流，同時芯片支持硬件（SDB引腳拉低）或軟件關閉功能，關斷電流低至0.6uA，大大降低了整個系統的功耗。33通道恒流源最大電流可通過外部電阻設置，最大電流為30mA/CH，8bit GCC寄存器可用于調節所有通道的亮度級別，此外還有8bit SL寄存器調節每個通道之間的亮度偏差。芯片提供12MHz SPI或1M I2C通信總線可供用戶選擇，更高通訊速度支持更多數據量，更好地實現各種炫酷效果。芯片支持最高12bit（4096級） PWM占空比調節，可以實現非常豐富RGB 色彩和細膩的亮度控制。此外，IS32FL3761內部采用獨有的可選算法，支持（8+4）bit 或（6+2）bit PWM模式，其中（6+2）bit PWM模式LED PWM頻率為312kHz，對應矩陣掃描頻率高達26kHz，超過20kHz能夠避免了人耳可聽到的電容嘯叫聲。典型應用電路如圖1。

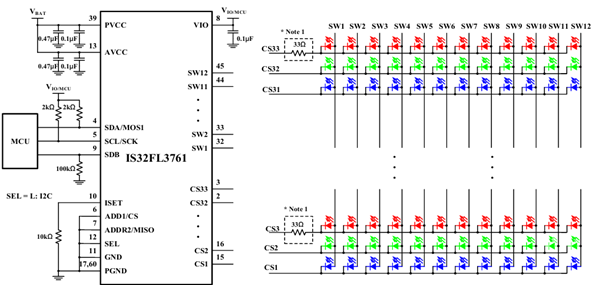

圖1、IS32FL3761典型應用電路

去鬼影（De-ghosting）：上拉/下拉電壓配置+時序控制

在汽車ISD的應用中，為了減少LED驅動芯片使用，降低整個系統成本，往往需要選擇矩陣掃描LED驅動芯片。矩陣掃描架構中，LED 需 “行 + 列同時通電” 才能點亮。當某一行（如 SW1）通電時，相鄰行（如 SW2）的 LED 雖未被選中，但 PCB 線路間的寄生電容會存儲少量電荷，這些電荷會通過未選中的 LED 形成微弱電流，導致 “本該熄滅的 LED 微微發亮”—— 這就所謂的 “鬼影”。車載中控屏、氛圍燈的 PCB 空間有限，LED 行列線路間距小，寄生電容更大鬼影問題更突出。此外車載內飾需 “精準視覺反饋”，哪怕微弱的鬼影也會破壞體驗。所以解決鬼影問題對于車載應用相當重要。

IS32FL3761集成可編程去鬼影電路：芯片內部為SWx和CSy引腳提供了獨立的可編程下拉/上拉電壓源（通過A3h寄存器配置）。

精準電壓控制：內部可配置7 檔下拉 + 7 檔上拉，用戶可根據實際的LED正向電壓與PCB布局，靈活設置最佳的下拉（SWPDV）與上拉（CSPUV）電壓，從根本上抵消寄生電容的電荷積累，消除鬼影。

智能功耗管理：可配置的消影電壓僅在“消影時間”內開啟，相比全程開啟模式，可大幅降低靜態電流消耗，實現去鬼影效果與功耗的完美平衡。

提升LED可靠性：通過精準控制下拉 / 上拉電壓差，減少未激活 LED 的反向負壓，提升可靠性，保證車載高溫環境下的 LED 壽命要求。

8+4bit/6+2bit高頻下的高分辨率，實現無頻閃，無噪聲

傳統的提高PWM分辨率方法，要么通過增加計數器位數（如從8bit增至12bit），這會顯著降低PWM頻率（在時鐘不變的情況下，頻率降至1/16），容易產生人眼可感知的閃爍和嚴重的手機拍攝摩爾紋；要么大幅提高系統時鐘，這會增加芯片功耗和設計復雜度。

8+4bit PWM模式革命性地解決了這一矛盾，其核心價值在于：徹底規避手機拍攝頻閃問題。

高頻是防頻閃的關鍵： 手機攝像頭的CMOS傳感器以固定頻率（通常為30fps或60fps）進行滾動快門曝光。當PWM頻率較低（如幾百Hz）時，會與快門掃描速率產生差拍，在拍攝畫面中產生令人不悅的黑色掃描條紋（摩爾紋）。

本模式的保障： 由于基礎PWM頻率維持在20kHz以上，遠高于手機快門的掃描頻率，兩者無法形成穩定的干涉圖案。因此，在任何亮度下，使用手機拍攝由本芯片驅動的LED光源，畫面均干凈、穩定，無任何頻閃條紋。這對于消費電子產品（如手機屏幕、直播補光燈）的顯示兼容性至關重要。

6+2bit模式是8+4bit理念的進一步演進，專為對可聞噪聲（Audible Noise） 有極致要求的場景設計。在維持高頻的同時實現高分辨率。

硬件基礎頻率不變： 該模式的基礎PWM計數器為6bit。這意味著，在相同的系統時鐘下，其掃描頻率可以輕松保持在20kHz以上，遠超人耳可聽范圍，也高于大部分低端手機攝像頭的防頻閃閾值。

等效分辨率倍增： 通過2位抖動算法，在不改變硬件頻率的前提下，將調光分辨率等效提升至8bit（256級）。既獲得了細膩平滑的亮度漸變，又保留了高頻PWM的所有優勢。

此外，IS32FL3761為系統設計人員提供了更高的可靠性。 該芯片具備LED開路、短路故障檢測功能。故障信息儲存在內部寄存器中， MCU可以通過SPI/I2C接口讀取故障信息，定位故障LED的位置。內置可編程擴頻技術，優化EMI性能?？膳渲幂敵鐾ǖ?80度相位功能大大減小電源的浪涌電流，有助于進一步降低EMI。

IS32FL3761 ISD智能交互尾燈方案

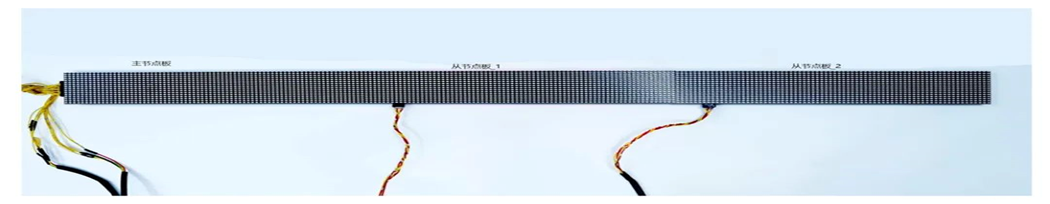

具體工作原理：車身網關通過Ethernet將燈效數據等發送給主節點，主節點通過多路CAN FD轉發燈效數據給從節點；每個節點有3片Lumissil LED矩陣芯片 IS32FL3761，驅動1152顆紅光LEDs，3個板驅動達3456顆LEDs，每個LED均可單獨控制。主節點與從節點均可按照積木方式進行拼接，滿足個性化燈效設計需求，具體方案框圖如圖2。

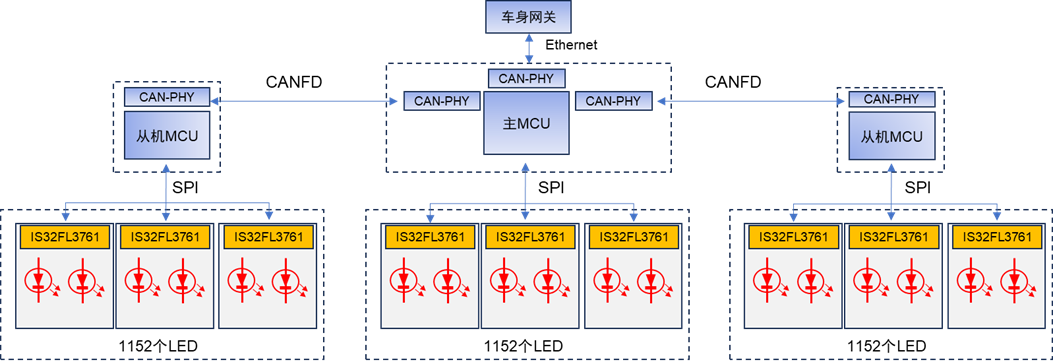

圖2 ISD智能交互尾燈框圖

IS32FL3761Mini RGB智能交互氛圍燈方案

MCU通過SPI接口控制IS32FL3761驅動2112 顆RGB LED ，實現各種交互式效果，IS32PM3427降壓恒壓芯片將12V電源降到5V左右給LED燈珠和IS32FL3761供電，具體方案框圖如圖3。

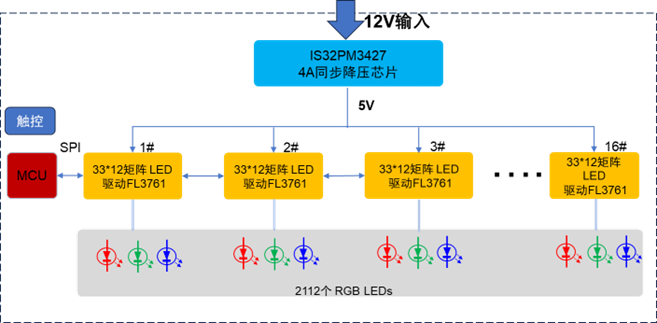

圖3、Mini RGB智能交互氛圍燈框圖

RGB動態車標燈方案

車身通過LIN將燈效數據等發送給IS32LT3183A，IS32LT3183A作為L(zhǎng)IN轉SPI/I2C橋接器，控制LED驅動芯片IS32FL3761驅動120pcs RGB LED，實現RGB車標燈動態控制效果，IS32PM3427降壓恒壓芯片將12V電源降到4.5V左右給LED燈珠和IS32FL3761供電，具體方案框圖如圖4。

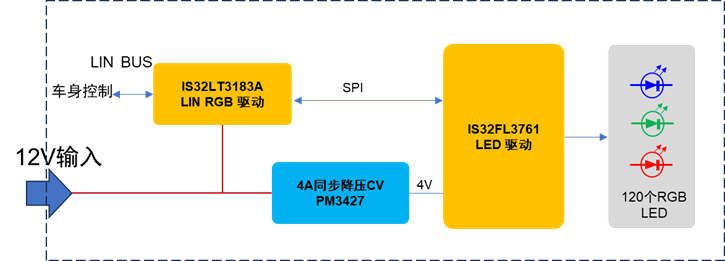

圖4、RGB動態車標燈框圖

*文章來源：Lumissil絡明芯微電子
