逆變器

電動車里的「電能翻譯官」

當我們談論電動車的加速、制動和能量回收時，常常會把注意力放在動力電池和驅動電機上。但在它們之間，還有一個幾乎“全程在場”的關鍵零部件——逆變器。

它不直接驅動車輪，也不儲存能量，卻對電能能否被高效、穩定地使用與回收起著關鍵作用。

從本期開始，我們將圍繞電動車運行過程中兩類最核心的電路變換場景——驅動時的放電變換，以及減速時的能量回收變換，分上下兩篇，對車載逆變器進行系統介紹。

電動車為什么離不開逆變器？

要理解逆變器，先從電機說起。電機是一種能夠?qū)崿F(xiàn)電能與機械能雙向轉換的裝置：

在驅動狀態下，電機將電能轉化為機械能，推動車輛前進；

在減速或制動時，電機又可以被反向驅動，將機械能轉化為電能。

無論處于哪種狀態，電機內部所使用的，都是交流電（AC）。而車輛中的儲能部件——動力電池，所儲存的卻是直流電（DC）。

也就是說，在電動車上，電池與電機“各用各的電”。如果沒有中間的電能變換，二者無法直接協同工作。這正是逆變器存在的意義。

什么是“逆變”？逆變器負責什么？

在電力工程中：

將交流電轉換為直流電，稱為整流；

將直流電轉換為交流電，稱為逆變。

在車輛使用場景中，由于動力電池輸出的是直流電，而驅動電機需要交流電，直流轉交流的工況更為常見，因此，這一車載電力電子裝置被稱為——逆變器。

在行駛過程中，逆變器主要承擔兩項工作：

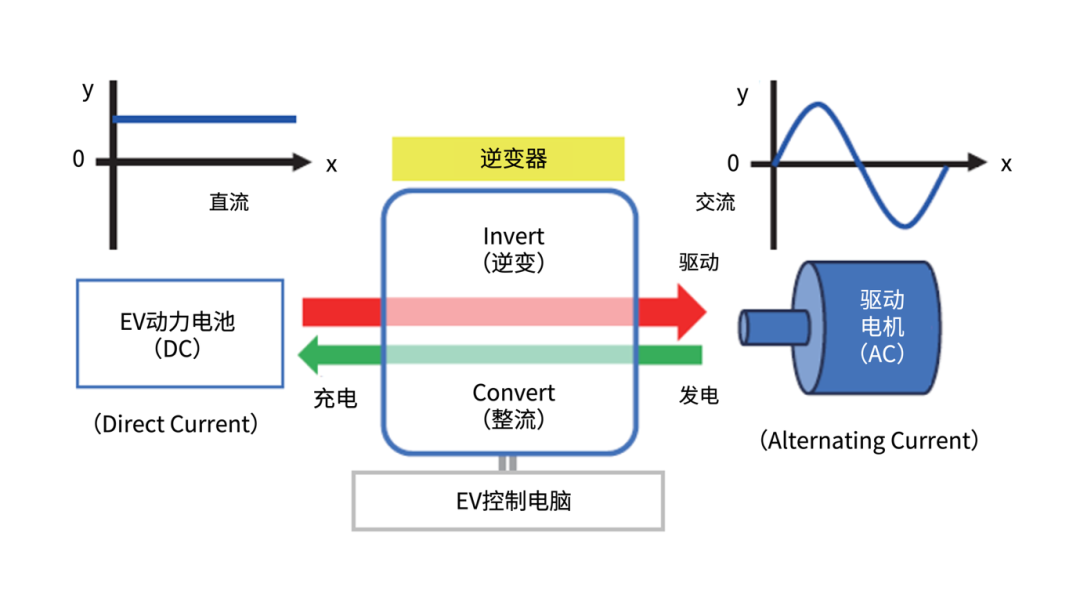

驅動時，將動力電池輸出的直流電轉換為驅動電機所需的交流電；

減速或制動時，將電機回收產生的交流電重新轉換為直流電，存回動力電池。

上述電能轉換過程，均由車輛的 EV 控制電腦進行統一控制和協調。

【拓展理解】

整流器與逆變器的關系

從功能上看：

整流器：交流電 ? 直流電

逆變器：直流電 ? 交流電

在車載電力系統中，這兩類電能變換功能，往往由同一套功率電路在不同工況下實現。

功率流向本質上反映的是電能在電源與負載之間、或不同節點之間的傳輸方向，其判定與電壓相位差及幅值差密切相關。

為保證電能輸出的穩定性，逆變器及相關電路中通常還會配置濾波電路，以降低電壓波動，有助于提升系統的整體電源質量和穩定性。

逆變器在不同電動車上“住”在哪里？

不同類型的電動車，其動力系統結構并不相同，逆變器的集成方式和搭載位置，也因此有所區別。下面以 HEV（混合動力汽車） 和 BEV（純電動車） 為例進行說明。

HEV

逆變器集成在 PCU 中

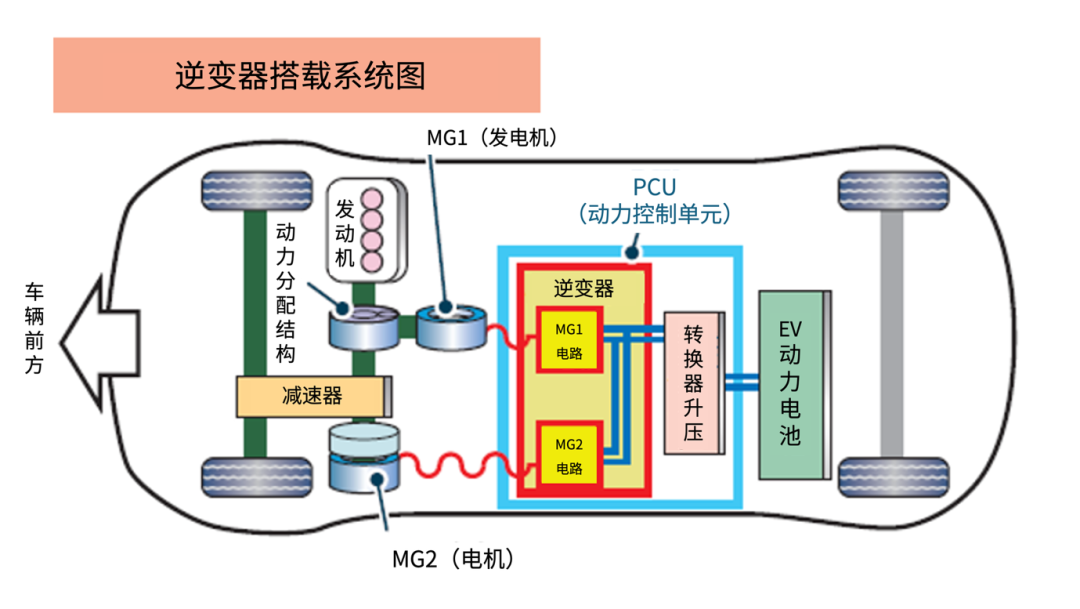

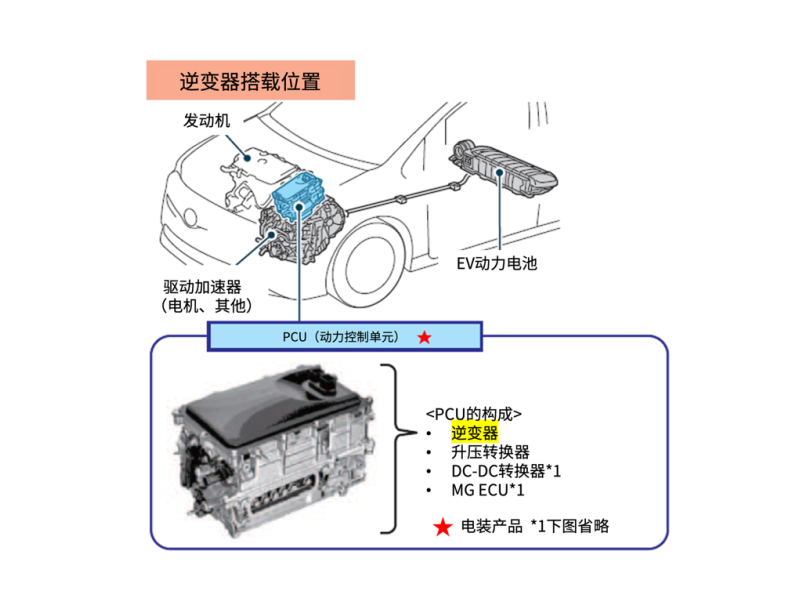

在 HEV 車型中，逆變器通常作為 PCU（動力控制單元） 的組成部分，整體搭載于發動機艙內。

PCU 是混合動力系統中的核心控制單元，對驅動電機的輸出、能量回收以及電流轉換進行綜合管理。

【拓展理解】

PCU 的主要功能

PCU（Power Control Unit）主要承擔以下任務：

在動力控制方面，調節電機扭矩輸出，實現平順加速與制動；

在能量管理方面，將減速過程中的動能轉化為電能并加以儲存；

在電流轉換方面，實現動力電池直流電與驅動電機三相交流電之間的雙向變換。

隨著電動化技術的發展，PCU 正不斷向高集成化與小型化演進。

BEV

逆變器集成于 eAxle 系統

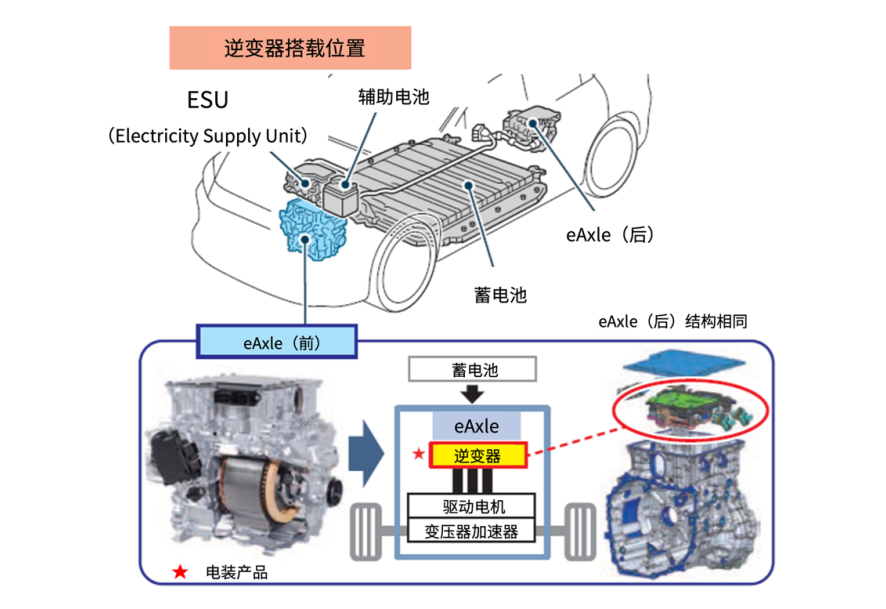

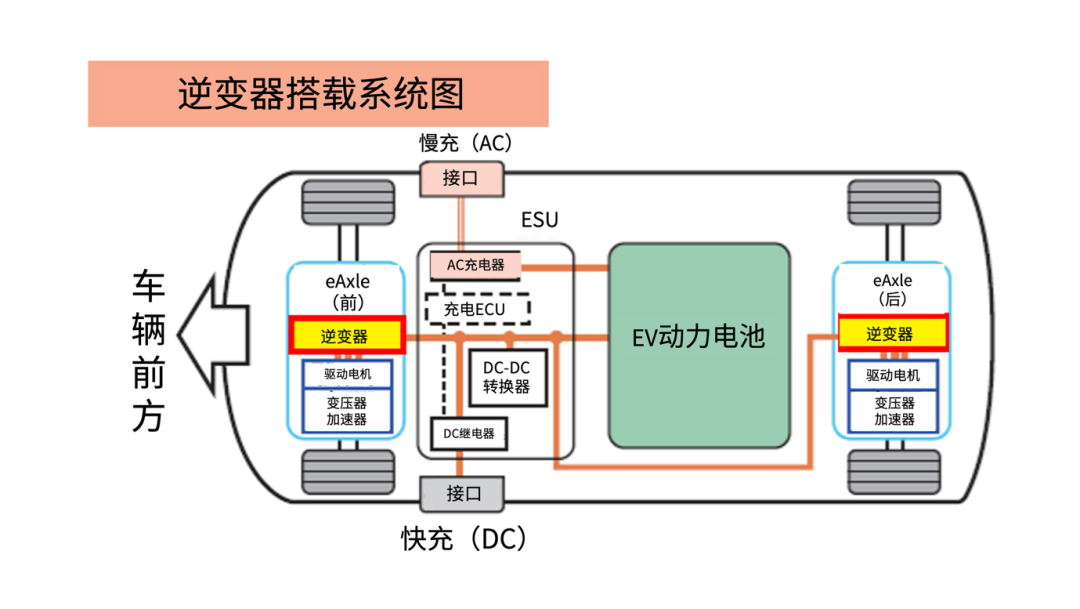

在 BEV 車型中，驅動系統集成度進一步提升，逆變器通常被直接集成進 eAxle（電驅動橋） 中。

這一系統常以 ESU（電力供應單元） 的形式存在，將逆變器、驅動電機及變速驅動橋進行一體化設計。

【拓展理解】

ESU 的角色

ESU 主要負責：

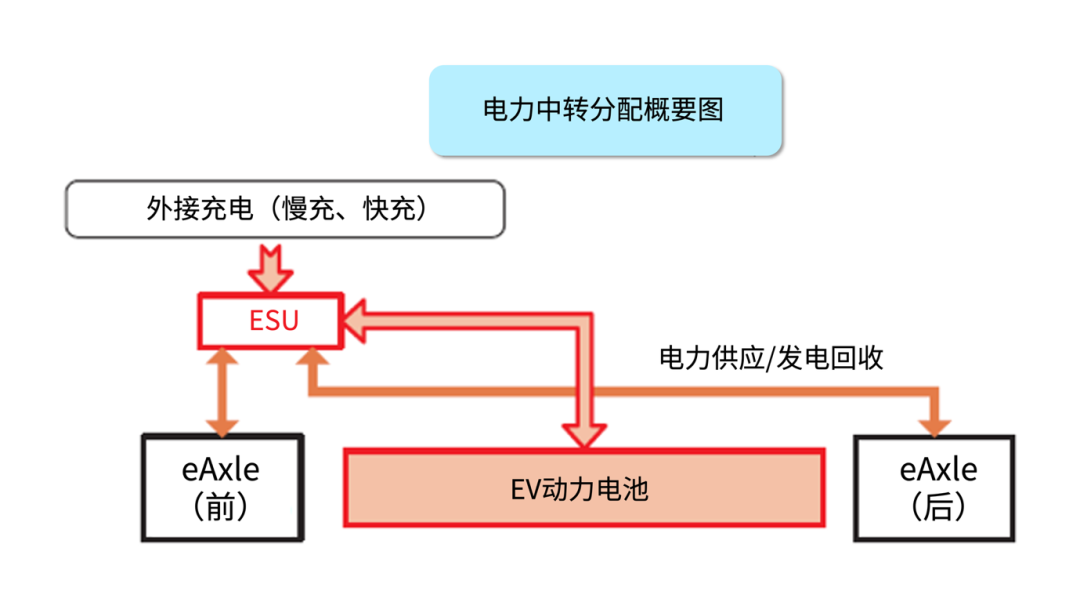

將動力電池的電能輸送至驅動電機；

在減速時，將 eAxle 產生的再生電能回收至動力電池；

在外接慢充或快充電源時，完成電能的中轉與管理。

在充電過程中：

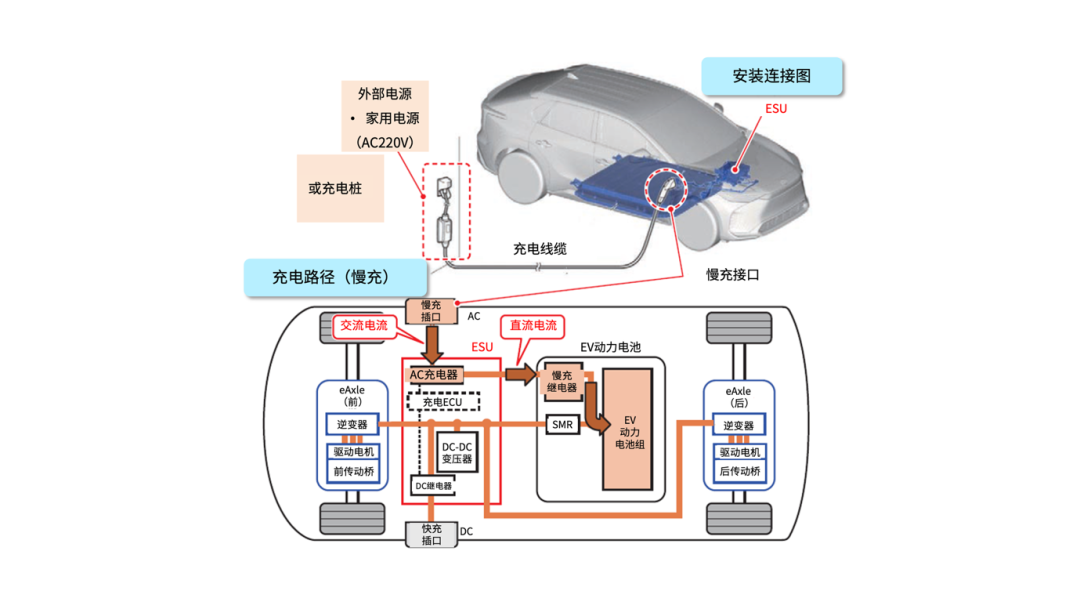

慢充：外部交流電經升壓與整流后，為動力電池充電；

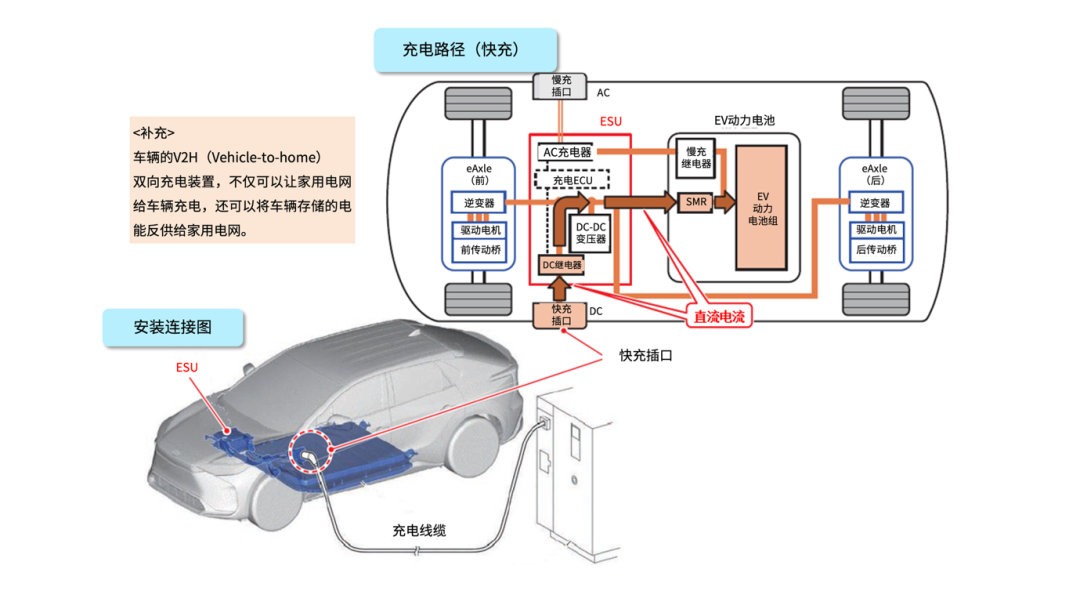

快充：通過專用直流充電設備，在短時間內為動力電池補能。

寫在最后

通過上篇內容，我們已經明確了：

逆變器在電動車中的基本作用；

其在不同類型電動車中的搭載方式；

以及它在驅動與能量回收過程中的關鍵位置。

那么，逆變器是通過怎樣的電路結構和功率半導體器件，將直流電轉換為驅動電機所需的三相交流電？

在驅動與能量回收過程中，這些器件又是如何通過開關控制，實現電能的雙向轉換？

下篇，我們將從電路構成與運行原理入手，進一步拆解車載逆變器的工作機制。
