目前我國正在逐步加大對復雜裝備領域的研究，現代復雜裝備是具有多物理場過程、多模塊結構、多功能特性的綜合系統，其包含結構尺寸極大或極小、不同構件耦合復雜、材料多樣、工況極端、不確定性因素和設計性能要求多樣等特點，且工作在重要且復雜的場合下，復雜裝備的實時性能與可靠性對整個系統的運轉至關重要。實時準確地獲取在役復雜裝備的材料參數是對其進行優化設計、模擬分析、壽命預測和可靠性評估的重要前提。

實驗名稱：超聲回波波群響應采集實驗

實驗原理：首先依據壓電超聲檢測流程自主搭建超聲回波波群響應采集實驗平臺，再依據實驗平臺的工作原理及實際情況建立初始超聲回波波群響應數值模型。接著為了消除數值建模中的結構參量的設置存在著認知不確定性、響應不確定性等多種不確定性因素的影響，根據實驗回波信號建立目標函數，采用不確定性優化方法對超聲回波波群響應初始模型迭代更新。最終得到超聲回波波群響應高精度數值模型，等效實驗采集超聲回波波群響應的過程生成豐富的數據集，為后續材料特性參數辨識模型的建立奠定基礎。

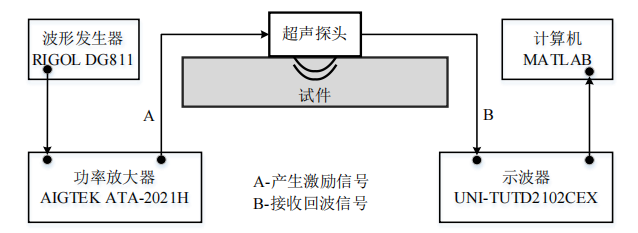

實驗框圖：

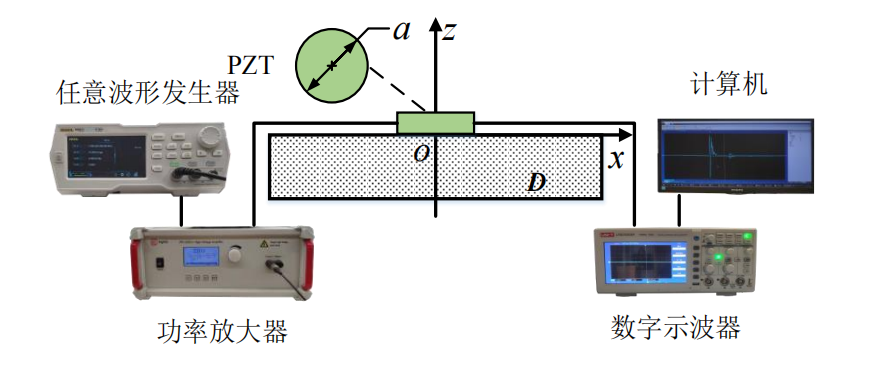

實驗實拍圖：

實驗過程：發生器產生脈沖持續時間1μs、頻率1MHz、峰值電壓10V的正弦脈沖信號，經放大器放大10倍至100V以驅動換能器；換能器通過逆壓電效應產生超聲波，經耦合劑傳入試件，底面反射后的回波由換能器接收并轉為電信號，接收線束串接前端放大電路降噪提敏，再經示波器（200MHz采樣、16次平均采樣，單點采樣間隔5ns）傳輸至計算機，生成超聲回波波群時域信號。

應用場景：超聲回波波群、材料參數辨識、不確定性反求、無損檢測、在線測量設備、壓電超聲檢測、BP神經網絡、非概率凸模型、復雜裝備檢測

產品推薦：ATA-2000系列高壓放大器

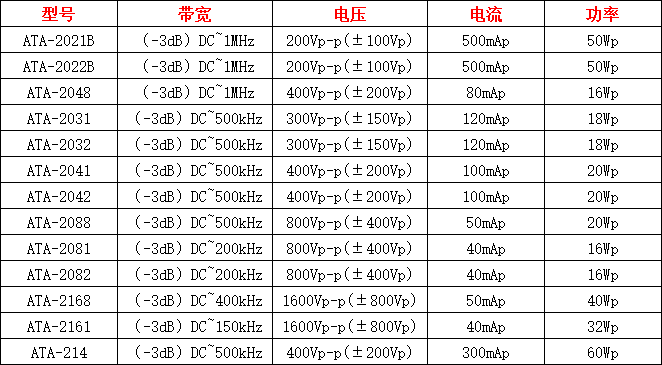

圖：ATA-2000系列高壓放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
