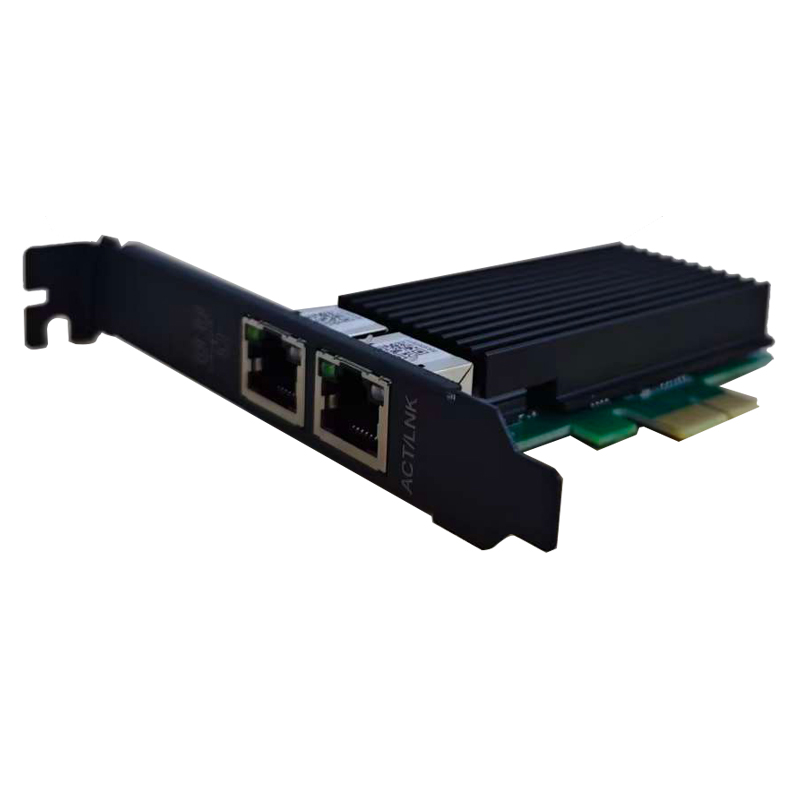

PCIe-8122是一款基于Inteli210-AT/i211-AT雙獨立芯片設計的雙口千兆工業級圖像采集卡，專為機器視覺、工業自動化等對網絡穩定性、實時性要求嚴苛的場景量身打造，核心聚焦雙路相機同步采集需求，憑借物理隔離雙網口、工業寬溫設計、低延遲傳輸?shù)葍?yōu)勢，成為3C/半導體產線質檢、自動化設備組網、醫療影像采集等場景的優選解決方案，完美適配工業惡劣工況，兼顧穩定性與實用性，為工業視覺系統提供高效、可靠的圖像數據采集支撐。

一、產品核心參數

二、解決工業采集核心痛點

1.雙口物理隔離，杜絕串?dāng)_丟幀

采用雙獨立Intel千兆芯片布局，雙RJ45網口實現物理隔離，每路接口擁有獨立帶寬，徹底解決傳統采集卡雙路采集時的數據爭搶、串?dāng)_問題。實測雙路相機同步采集時，無丟幀、無卡頓，數據傳輸穩定性提升80%，完美適配產線雙相機多角度同步質檢場景，避免因串?dāng)_導致的質檢誤判，大幅提升產線工作效率。

2.低延遲+巨幀加速，傳輸效率拉滿

搭載PCIe2.0x4高速總線，帶寬高達2GB/s，搭配9KB巨幀傳輸技術，可大幅減少網絡幀開銷，相較于普通采集卡，大尺寸工業圖像（如半導體晶圓、3C外殼高清圖像）傳輸效率提升30%。確保圖像數據實時回傳、實時處理，滿足工業自動化實時質檢需求。

3.工業級防護，適配惡劣工況

采用工業級硬件設計，支持-10℃~+70℃寬溫工作范圍，可適應高溫、低溫、潮濕等惡劣工業環境，無需額外散熱設備，無風扇設計減少灰塵堆積，提升設備使用壽命；8kVESD靜電防護，有效抵御工業場景中的靜電干擾，避免設備損壞或數據丟失；高抗震設計，適配產線設備頻繁運轉的工作環境，保障7×24小時連續穩定運行，降低設備維護成本。

4.標準兼容，適配性極強

適用Win7/8/10/11、Ubuntu等操作系統，適配不同工業控制平臺，可靈活搭配工控機、PLC、運動控制器使用，廣泛應用于各類工業自動化場景，實現多設備協同組網。

5.便捷安裝，售后技術有保障

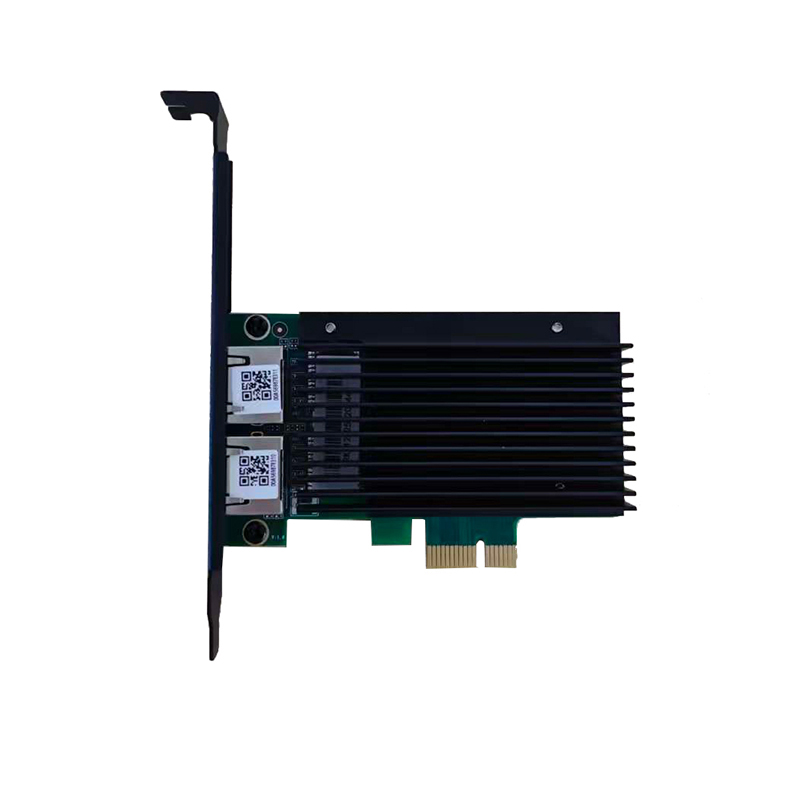

標準PCIe全高卡設計，安裝步驟簡單，只需將采集卡插入工控機PCIe插槽，安裝對應驅動即可正常使用，新手也能快速上手；配套完善的驅動程序與技術手冊，支持固件免費升級，及時適配新的工業相機與系統版本。專業工程師7×12小時在線支持，提供1對1遠程組網調試、故障排查服務，解決工業用戶技術難題。

三、精準匹配工業需求

PCIe-8122雙口千兆工業視覺采集卡，聚焦工業自動化與機器視覺核心場景，憑借高穩定性、低延遲、強適配性的優勢，廣泛應用于以下領域：

3C/半導體產線：雙相機同步采集，實現手機外殼、屏幕、半導體晶圓的外觀缺陷檢測、尺寸測量，避免單一相機檢測盲區，提升質檢精度；

工業自動化：PLC/運動控制器組網、產線數據實時上云、設備狀態監控，雙路同步采集產線不同點位圖像，實現全流程自動化監控與數據分析；

醫療/安防：多路高清醫療影像高速采集與存儲、安防監控多路視頻流傳輸，滿足醫療影像診斷、安防實時監控的高可靠性需求；

光伏/冶金：戶外光伏面板缺陷檢測、冶金產線高溫環境下的圖像采集，憑借工業寬溫與抗干擾設計，適應惡劣工作環境；

高校/實驗室：機器視覺實驗、多相機同步采集實驗，為科研教學提供穩定、可靠的采集設備支撐。

四、安裝與使用說明

1.硬件安裝步驟

關閉工控機電源，拔掉電源插頭，打開機箱側板；

找到工控機內空閑的PCIe插槽（優先選擇PCIex4/x8/x16插槽，兼容x1插槽），清潔插槽灰塵；

將PCIe-8122采集卡金手指對準插槽，平穩插入，確?？ㄉ砉潭ɡ喂?，擰緊擋板螺絲；

關閉機箱側板，連接工控機電源，將雙路相機通過工業網線連接至采集卡的RJ45接口；

啟動工控機，進入系統后開始安裝驅動程序。

2.常見問題排查

問題1：采集卡無法被系統識別？——排查PCIe插槽是否啟用（進入BIOS確認PCIeDeviceEnable為開啟狀態）、采集卡是否插緊，清潔金手指后重新插入，或更換PCIe插槽重試；

問題2：雙路采集出現串?dāng)_、丟幀？——確認相機與采集卡的IP地址處于同一網段，檢查工業網線是否完好，啟用9KB巨幀模式，排查是否存在電磁干擾；

問題3：Linux系統驅動安裝失敗？——確認驅動版本與Linux內核版本匹配，按照官方提供的命令行步驟安裝，若出現驅動簽名問題，可臨時禁用驅動簽名強制；

問題4：采集延遲過高？——關閉無關后臺程序，優化網絡設置，確保采集卡與相機之間的網線長度不超過100米，必要時搭配千兆光纖模塊實現遠距離傳輸。

五、產品優勢對比

PCIe-8122雙口千兆工業視覺圖像采集卡，以雙獨立芯片、低延遲、工業級防護為核心，精準解決工業場景中雙路相機采集的串?dāng)_、丟幀、環境適配等痛點，為工業自動化、機器視覺系統提供高效、穩定、可靠的圖像采集解決方案，助力產線提質增效，降低運維成本，是工業級圖像采集的優選產品。
