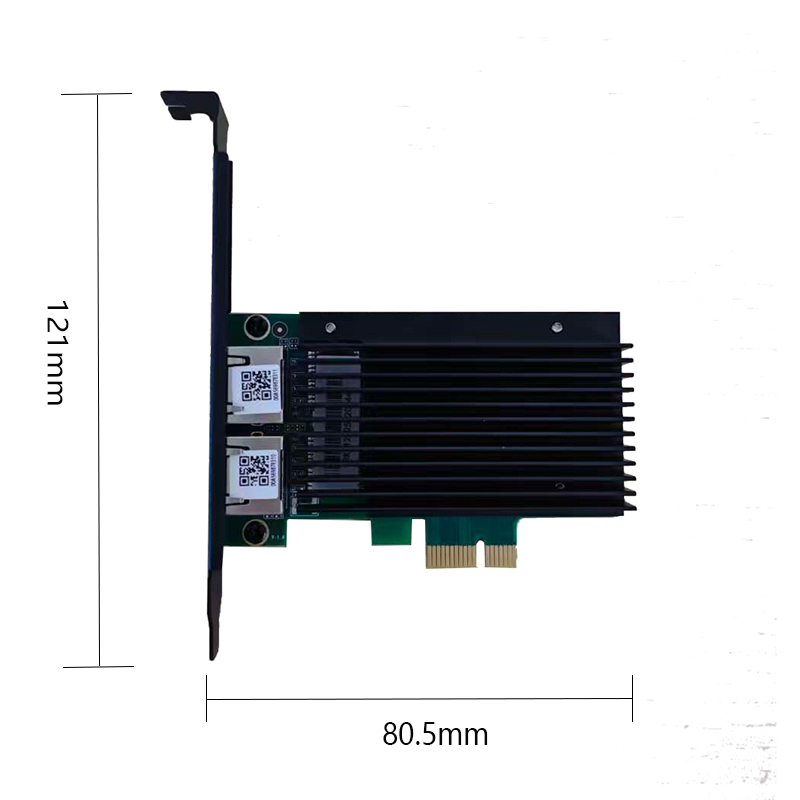

PCIe-8122 是一款專為工業場景量身打造的高性能千兆以太網控制器，憑借雙Intel芯片的硬核配置、工業級加固設計及廣闊的場景適配性，成為工業自動化、機器視覺、安防監控、醫療設備等領域數據傳輸?shù)闹饕尾考．a(chǎn)品以“穩定、高效、抗干擾”為主要定位，采用2顆Intel i210-AT或i211-AT千兆以太網控制芯片設計，可實現雙路千兆數據單獨傳輸，徹底杜絕數據串?dāng)_，兼顧傳輸速率與可靠性，能夠輕松應對工業現場嚴苛的工作環境與高負載的數據傳輸需求，為工業級設備提供穩定、高速的網絡通信解決方案。

作為工業級網絡通信設備，PCIe-8122 區別于消費級以太網控制器，在硬件設計、環境適應性、兼容性等方面均遵循工業級標準，經過嚴格的可靠性測試，可滿足7×24小時不間斷運行需求，有效降低工業設備網絡故障發生率，提升整個系統的運行穩定性與使用壽命。

重要硬件配置與技術優勢

重要芯片配置

PCIe-8122 重要采用2顆單獨Intel i210-AT或i211-AT千兆以太網控制芯片，兩款芯片均為Intel旗下成熟的工業級網絡控制芯片，具備高可靠性、低功耗、強兼容性的特點，可根據客戶實際需求靈活選擇配置，適配不同場景的成本與性能需求。

Intel i210-AT 芯片：定位中高級工業場景，集成媒體訪問控制（MAC）、物理層（PHY）端口及可連接外部PHY的SGMII/SerDes端口，支持PCI Express v2.1（2.5GT/s）接口，具備4個發送隊列和4個接收隊列，支持IEEE 1588/802.1AS精確時間同步協議、IEEE 802.3az能源效率以太網（EEE）及ECC錯誤校正機制，可有效提升數據傳輸?shù)臏?zhǔn)確性與能效，廣闊應用于服務器、工業設備等對同步性和可靠性要求較高的場景，工作溫度范圍覆蓋商業級0℃~70℃，工業級可延伸至-40℃~85℃，適配多種嚴苛環境。

Intel i211-AT 芯片：定位高性價比工業場景，與i210-AT芯片引腳兼容，集成單端口千兆以太網PHY和MAC控制器，通過PCIe v2.1 x1接口與主機處理器連接，具備2個發送隊列和2個接收隊列，采用集成非易失性存儲器（iNVM）設計，無需外接SPI閃存芯片存儲MAC地址和配置參數，可減少物料清單（BOM）組件，節省PCB布局空間，典型功耗只0.8W，性價比突出，工作溫度范圍為0℃~70℃，適用于成本敏感型工業嵌入式設備。

雙單獨芯片設計是PCIe-8122的重要亮點，兩顆芯片物理隔離，各自單獨運行，可實現雙路千兆數據并行傳輸，互不干擾，既避免了單芯片共享帶寬導致的傳輸瓶頸，也有效降低了單芯片故障對整個系統的影響，大幅提升了設備的冗余性與可靠性，尤其適用于需要雙路數據同步采集與傳輸?shù)膱?chǎng)景。

關鍵技術優勢

高速穩定傳輸：支持10/100/1000Mbps自適應傳輸速率，兼容全雙工/半雙工工作模式，支持9KB巨幀傳輸，大幅減少網絡幀開銷，使大尺寸工業圖像、控制指令等數據的傳輸效率提升30%以上，低延遲設計可有效避免工業質檢、實時控制等場景中的數據延遲與誤判問題。

工業級抗干擾設計：采用工業級PCB布局，具備8kV靜電防護（ESD）能力，可有效抵御工業現場的靜電、電磁干擾，同時優化電源設計，具備過流、過壓保護功能，避免電壓波動對設備造成損壞，保障在復雜工業環境下的穩定運行。

低CPU占用率：集成硬件校驗（CRC）、幀定界與沖擊檢測功能，支持TCP/IP/UDP卸載引擎相關特性，可將原本需CPU完成的校驗和計算、分片重組等操作轉移至硬件層，明顯降低CPU占用率，讓工控機資源更專注于重要算法處理與設備控制。

靈活兼容適配：支持PCIe 2.0 x4總線規格，兼容PCIe x1/x8/x16插槽，適配絕大多數工業工控機、服務器及嵌入式主板；支持Windows 7/8/10/11、Ubuntu等主流操作系統，提供完整的驅動程序包，同時支持IEEE 802.3協議，可直接適配主流工業相機、傳感器等外設，無需額外調試，降低系統集成難度。

高可靠性結構：采用無風扇自然冷卻設計，靜音運行且散熱高效，避免風扇故障導致的設備損壞；PCB板采用高耐溫、防腐蝕材料，機械結構加固處理，具備良好的抗震、抗沖擊性能，可適應工業現場的振動、高低溫等惡劣工況，支持7×24小時不間斷運行，平均無故障工作時間（MTBF）達10萬小時以上。

詳細技術參數

適用應用場景

PCIe-8122 憑借其工業級穩定性、雙路傳輸能力及廣闊的兼容性，可深度適配多個工業及專業領域，為不同場景提供定制化的網絡通信解決方案，具體應用如下：

工業自動化

在工業自動化生產線、PLC（可編程邏輯控制器）、工業機器人、分布式I/O模塊等設備中，PCIe-8122可作為主網口或冗余網口，支撐PROFINET、EtherNet/IP等工業以太網協議，實現設備間的實時數據交互與控制指令傳輸。雙單獨芯片設計可分別連接控制終端與執行設備，避免數據串?dāng)_導致的控制延遲，8kV靜電防護與寬溫設計可適應工廠車間的電磁干擾、高低溫等惡劣環境，確保生產線連續穩定運行，降低設備故障率。

機器視覺

作為機器視覺系統的重要數據傳輸部件，PCIe-8122可實現雙路工業相機同步采集與數據傳輸，9KB巨幀傳輸功能可大幅提升高清圖像（如3C/半導體產線質檢圖像）的傳輸效率，低延遲與低CPU占用率設計可確保圖像數據快速傳輸至工控機進行實時處理與分析，避免因數據丟包、延遲導致的質檢誤判。同時，與Intel芯片的高度兼容的特性，可完美適配主流機器視覺相機與圖像處理軟件，簡化系統集成流程。

安防監控

在大型安防監控系統中，PCIe-8122可用于監控主機的網絡擴展，雙路千兆網口可同時連接多路高清監控?cái)z像頭，實現監控視頻的實時采集、傳輸與存儲。工業級抗干擾設計可有效抵御監控現場的電磁干擾，確保視頻畫面清晰、無卡頓、無丟包；7×24小時不間斷運行能力可滿足安防監控24小時值守的需求，廣闊應用于工廠、園區、交通樞紐等大型監控場景。

醫療設備

在醫療影像設備（如超聲儀、CT機、核磁共振儀）、醫療監護設備等場景中，PCIe-8122可用于醫療數據的高速、穩定傳輸，確保醫療影像、監護數據的準確性與實時性。產品具備低干擾、高可靠性的特點，可避免數據傳輸過程中的誤差，保障醫療診斷與監護的準確性；同時，兼容醫療設備的專業應用操作系統與軟件，可無縫集成至現有醫療設備體系，滿足醫療行業對設備穩定性與安全性的嚴苛要求。

其他場景

除上述場景外，PCIe-8122還可廣闊應用于邊緣計算網關、智能交通、電力監控、軌道交通等領域，為各類工業級設備提供穩定、高速的網絡通信支撐，適配不同場景的個性化需求。

安裝與使用說明

安裝要求

硬件環境：需配備支持PCIe 2.0及以上插槽的工業工控機、服務器或嵌入式主板，確保主板供電穩定，插槽無損壞、無灰塵。

安裝步驟：關閉設備電源，打開機箱，將PCIe-8122插入空閑的PCIe插槽，擰緊擋條固定螺絲，關閉機箱，接通電源，啟動設備即可完成硬件安裝。

環境要求：安裝環境需保持干燥、通風，避免灰塵、潮濕、高溫及強電磁干擾，工作溫度需控制在產品規定的范圍內，確保設備穩定運行。

使用注意事項

設備運行過程中，避免隨意插拔，以免損壞PCIe插槽或設備本身；

定期清理設備表面及機箱內部灰塵，確保散熱通暢，避免因過熱導致設備故障；

避免設備處于強電磁干擾、潮濕、高溫等惡劣環境中，以免影響傳輸穩定性；

如需更換芯片配置或升級驅動，需聯系廠家技術支持，避免自行操作導致設備損壞。
