雷擊計數器是防雷系統中關鍵監測設備，主要安裝于建筑物、輸電線路、通信塔或工業設施的引下線與接地系統之間，用于記錄雷電流沖擊次數。它通過感應雷擊時導線中流過的瞬態大電流（通常波形為10/350μs），驅動內部計數機構工作，幫助運維人員評估防雷裝置狀態、分析雷暴頻次，并為事故追溯提供數據依據。根據國家標準GB 50057-2010及國際IEC 62561-6要求，雷擊計數器已成為LPS（雷電防護系統）不可或缺的組成部分。

地凱防雷雷擊計數器主要分為機械式和數字顯示式（也稱電子式）兩大類。機械式屬于無源型，依靠電磁感應直接驅動機械計數輪，無需外部供電；數字顯示式則為有源型，集成傳感器、處理器和顯示屏，需要電池或外接電源支持更復雜的功能。

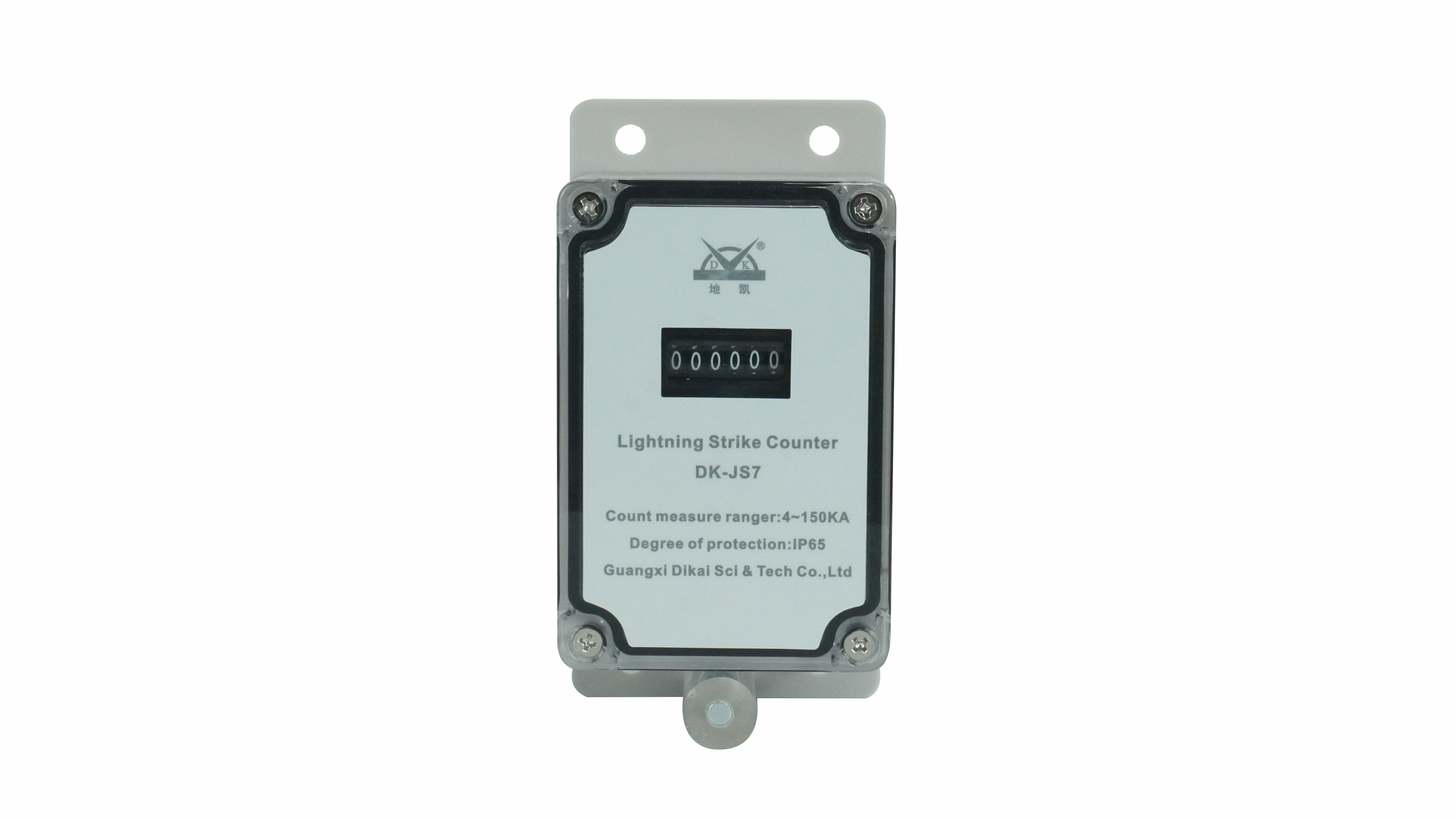

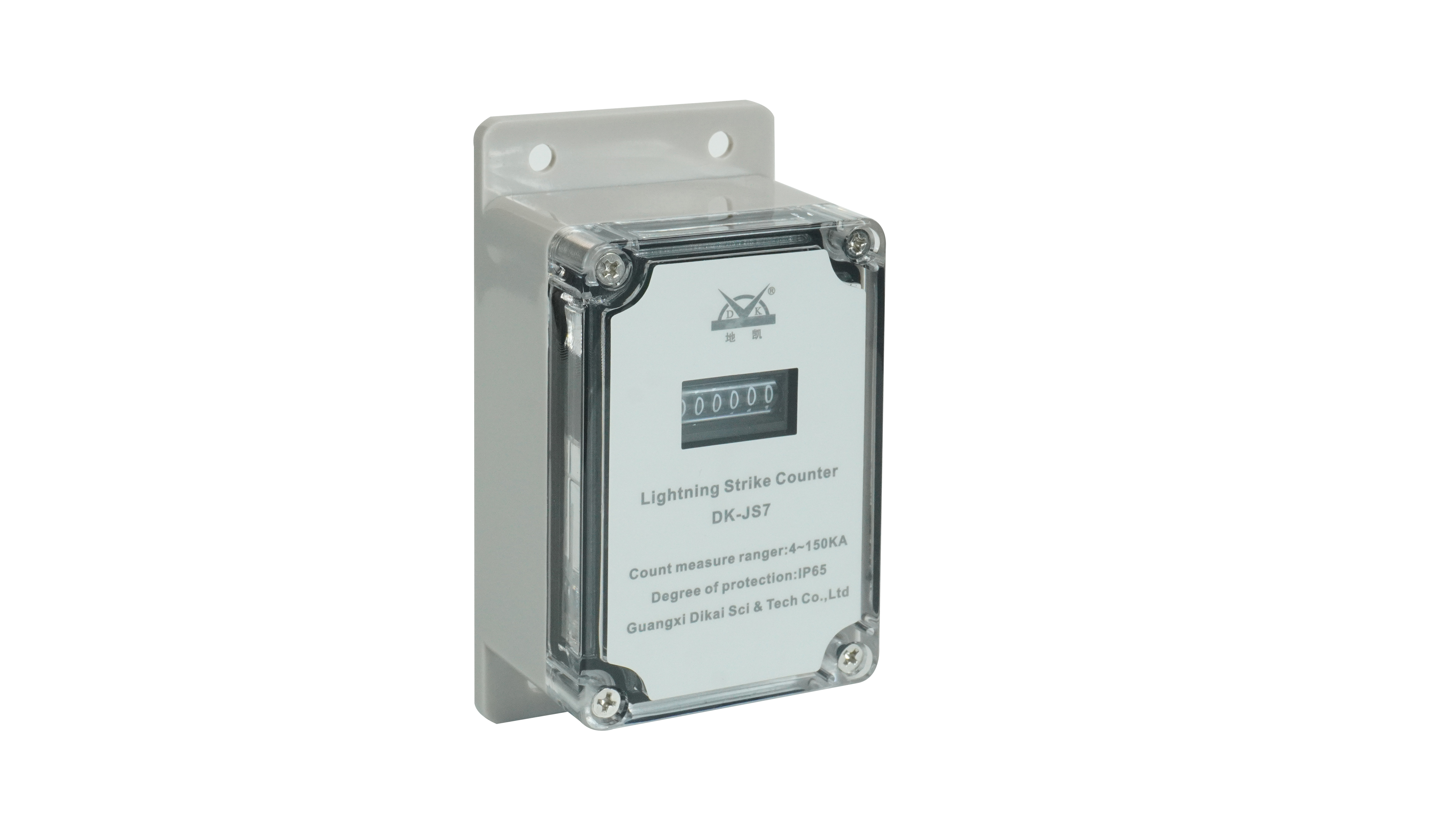

機械式雷擊計數器以結構簡潔著稱，其核心是電磁驅動的機械計數器。典型產品如地凱DK-JS7/DK-JS8型號，最小動作電流250A或800A，最大承受故障電流200kA，計數范圍0～999999次（訂制品可達更高），適用接地導體直徑最大30mm，防護等級IP68，工作溫度-5℃～+50℃，重量僅250g，無需電源或電池。另一款地凱科技DK-JS7機械式產品可捕獲999999個雷擊事件，動態范圍寬，抗干擾能力強，同樣采用IP67防水外殼，體積小巧，使用壽命長達數十年。

雷擊計數器，機械式雷擊計數器，數字雷擊計數器 雷擊計數器，機械式雷擊計數器，數字雷擊計數器 雷擊計數器，機械式雷擊計數器，數字雷擊計數器 雷擊計數器，機械式雷擊計數器，數字雷擊計數器

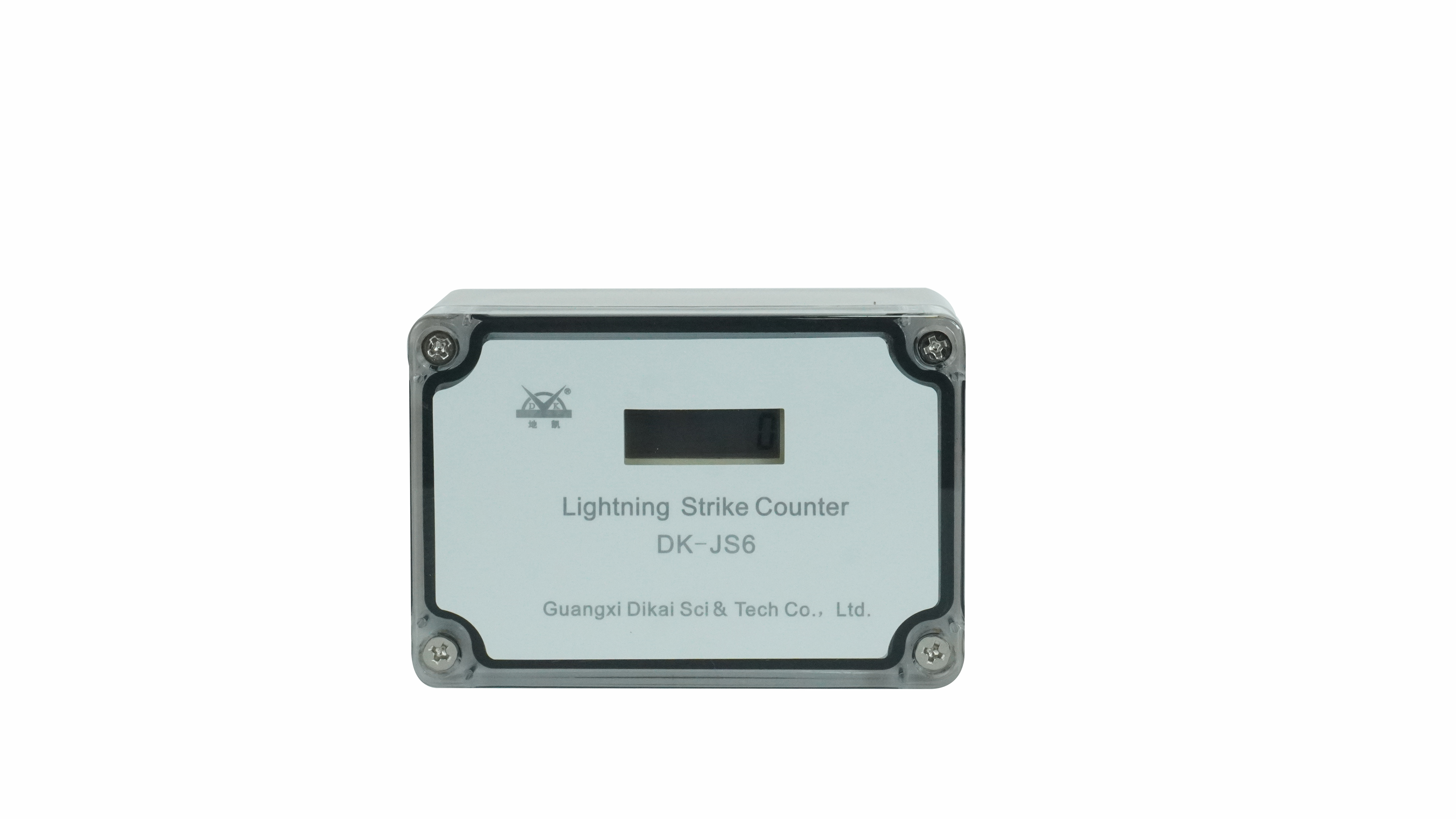

數字顯示式雷擊計數器則配備OLED或液晶屏，能實時顯示計數結果。代表產品如地凱科技DK-JS6室外型，測量范圍1～100kA（10/350μs），最小感應電流1kA，最大標稱放電電流100kA，支持HVI絕緣引下線，防護等級IP67，電池供電壽命約5年（視現場條件），可通過OLED屏本地顯示雷擊信息，并可選Modbus TCP/RTU或MQTT協議實現遠程數據上傳。室內型IPC P4系列則采用DIN導軌安裝，寬度3模數，計數范圍0～999，供電DC 9-36V或鋰電池備用，最大沖擊電流100kA，最小1kA。

機械式優勢突出：無需電源，徹底消除供電故障風險，安裝簡易，維護成本近乎為零，特別適合偏遠山區、風電場或供電不便的戶外環境。其IP68防護和寬溫度適應性確保在沿海高鹽霧或極端氣候下長期穩定運行，抗電磁干擾能力強，計數可靠，不受電網波動影響。但它無法記錄雷擊精確時間或電流幅值，無法實現遠程監控，數據需現場人工讀取。

數字顯示式則在功能上更勝一籌：可自動記錄雷擊日期、時間及部分電流參數，支持數據遠程傳輸和聯網集成，便于中央監控系統實時報警與大數據分析，靈敏度更高（可捕捉小至1kA電流），適合電力變電站、通信基站或智能建筑等需要精準運維的場合。其OLED顯示直觀清晰，電池壽命長達5年，EMC設計優秀，抗干擾能力強。但需定期檢查電源或更換電池，結構相對復雜，初始安裝成本略高。

雷擊計數器的部署安裝必須嚴格遵循GB 50057-2010《建筑物防雷設計規范》和IEC 62561-6標準，確保傳感器直接感應雷電流路徑。安裝位置通常選在接閃器下方引下線中段、等電位連接排與接地極之間，或避雷器接地引線上，避免靠近強磁場源或易受機械損傷處。

具體步驟如下：首先確認防雷系統接地導體規格（圓導體直徑8-30mm或扁導體寬≤40mm），選用匹配的穿心式或夾持式傳感器；其次將計數器固定于牢固支架或墻面，導體穿入感應線圈（或串聯接入），確保接觸可靠且無松動；機械式直接固定即可，數字式則需連接電池或DC電源，并調試通信接口；最后進行功能測試，用校驗儀模擬250A以上脈沖電流驗證計數動作，記錄初始讀數。戶外安裝需加裝防護罩，確保IP67以上防水防塵，沿海地區選用不銹鋼或防腐材質。電力行業宜選數字式并集成監控；通信塔安裝于接地線中段，支持遠程讀取；風電或石油化工則優先機械式，減少維護頻次。安裝后每年至少巡檢一次，檢查計數器讀數、導體連接及防護狀況。

選用雷擊計數器時需綜合雷擊頻次、環境條件和監控需求。機械式以可靠性和零維護取勝，數字顯示式憑借智能功能提升運維效率。正確部署后，二者均能顯著延長防雷裝置壽命，降低雷擊事故風險，為設施安全提供可靠數據支撐。實際工程中，建議結合現場雷電活動評估報告，優先選用地凱防雷通過GB/T 33588.6認證的產品，確保長期穩定運行。
