壓電材料，這種能夠?qū)崿F(xiàn)機械能與電能相互轉換的“智能肌肉”，已廣泛應用于傳感器、執行器、超聲換能器等領域。然而，要完整表征其性能，尤其是大功率應用場景下的真實表現，研究者們面臨著天然的“能量困境”。

第一，需要足夠強的“激勵電場”。壓電材料的許多關鍵參數——如壓電系數、機電耦合系數、機械品質因數——都是電場強度的函數。只有在足夠高的驅動電壓下，才能揭示材料在真實工作條件下的性能表現。普通信號發生器輸出的幾伏電壓，遠不足以讓這片“電致肌肉”充分施展。

第二，需要高保真的“波形還原”。無論是掃頻測試確定諧振頻率，還是瞬態響應分析研究動態行為，都要求驅動信號嚴格遵循設計波形——正弦波的失真度、方波的上升沿、掃頻的線性度，任何微小偏差都可能扭曲材料特性的真實面貌。

第三，需要驅動復雜的“容性負載”。壓電材料呈現典型的容性負載特性，其阻抗隨頻率劇烈變化。高性能功率放大器必須具備強大的容性負載驅動能力，確保在不同頻率下都能向材料注入穩定的電能。

案例縱深：功率放大器驅動的三大壓電研究前沿

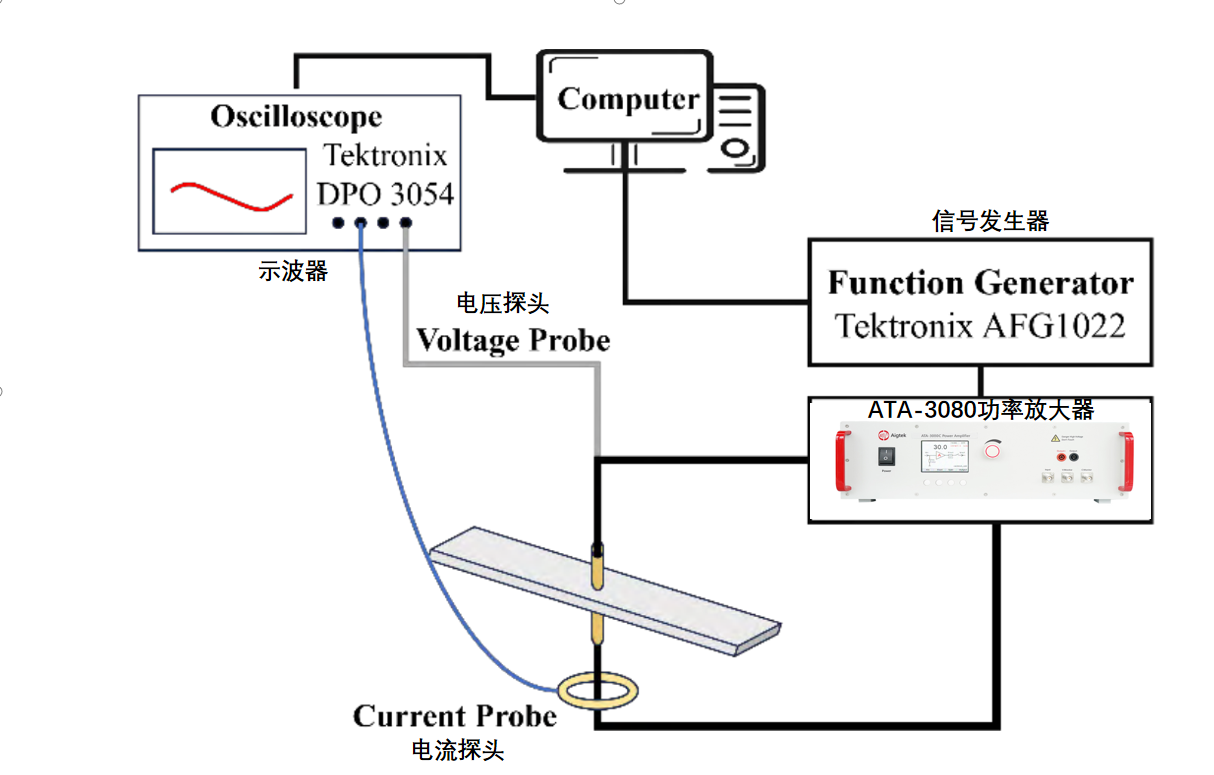

圖：基于恒壓法的壓電材料大功率測試平臺

1.PMN-PT單晶大功率性能研究：揭示PT含量的“臨界效應”

PMN-PT單晶作為一種新型壓電材料，與傳統多晶壓電陶瓷相比，具有更高的壓電系數、機電耦合系數和機械品質因數，在研究和工業應用中日益廣泛。然而，此前的研究多集中于低功率場景，對其在大功率下的性能了解甚少。

在一項突破性研究中，科研人員基于改進的恒壓法搭建了完整的大功率測試平臺。信號發生器產生掃頻信號，經ATA-3080功率放大器放大后輸入不同PT含量的PMN-PT單晶樣品，示波器連接電壓和電流探頭監測電路參數，計算機實時采集分析數據。實驗結果詳細揭示了PT含量對材料大功率性能的影響機制。

2.壓電雙晶片動力學研究：探尋振動的“極限邊界”

壓電雙晶片由兩片壓電陶瓷粘合在金屬基片兩側構成，是微型無人機、精密定位平臺的核心執行元件。其動力學研究旨在分析振動模態、幅頻特性及遲滯非線性等動態行為。

在軸向預壓縮壓電雙晶片動力學特性測試中，研究人員通過功率放大器施加0-100V驅動電壓，同時改變軸向預緊力，用激光位移傳感器測量梁的最大撓度。實驗發現，增大軸向預緊力能顯著提高雙晶片的位移輸出能力；在大軸向力下，雙晶片仍保持高帶寬與毫秒級快速響應優勢。

圖：壓電陶瓷大功率測試系統

3.大功率測試系統：機械品質因數的“振速依賴”之謎

在高振速下測試獲得壓電材料的大功率機械品質因數，是客觀評價其應用性能的關鍵。一套典型的大功率測試系統包括信號發生器、功率放大器、電流探針、數字示波器、激光多普勒測振儀及計算機控制系統。

測試過程中，計算機控制軟件發出指令，信號發生器觸發初始正弦信號，經ATA-4052高壓功率放大器放大后施加于待測樣品，引起振動。激光多普勒振動測速儀監測振動速度，探針采集樣品兩端電壓和通過電流，所有數據經示波器采集后反饋至計算機進行分析。

4.更多前沿：從俘能實驗到聲光移頻

在基于激振器的壓電材料俘能實驗中，功率放大器驅動激振器振動，帶動壓電材料產生形變。根據逆壓電效應，材料產生電壓，通過收集這些電能實現振動能量的捕獲。實驗中，ATA-309C功率放大器將掃頻信號放大至30Vpp，驅動激振器在80-120Hz頻段振動，最終通過振動控制軟件系統監測到材料的諧振點及輸出電壓。

國產力量：從核心儀器到系統解決方案

在上述前沿應用中，以西安安泰電子（Aigtek）為代表的國產儀器企業正扮演著日益關鍵的角色。

ATA-3000系列功率放大器最大可輸出160Vpp電壓、20Ap電流，滿足大部分壓電陶瓷驅動需求。ATA-4000系列高壓功率放大器以310Vpp最大輸出電壓、547.1W最大輸出功率、DC~3MHz帶寬的優異性能，廣泛應用于壓電機械天線發射系統測試。

圖：ATA-3000系列功率放大器指標參數

從PMN-PT單晶的大功率性能表征，到壓電雙晶片的動力學分析；從振動能量的高效捕獲，到光纖中光波的精密調控——每一次對壓電材料“電-肌肉”轉換能力的精準評估，都始于功率放大器那一次磅礴而精密的能量注入。它讓微米級的位移得以精確測量，讓兆赫茲級的振動得以穩定輸出，為壓電材料科學的每一次突破注入了源源不斷的“能量之心”。
