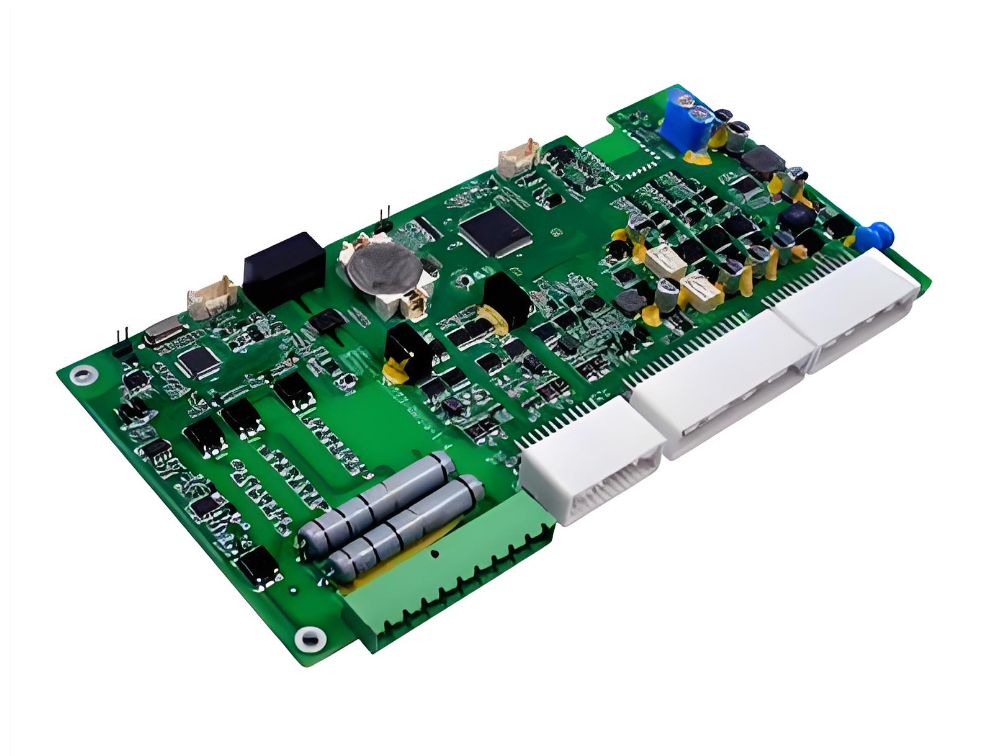

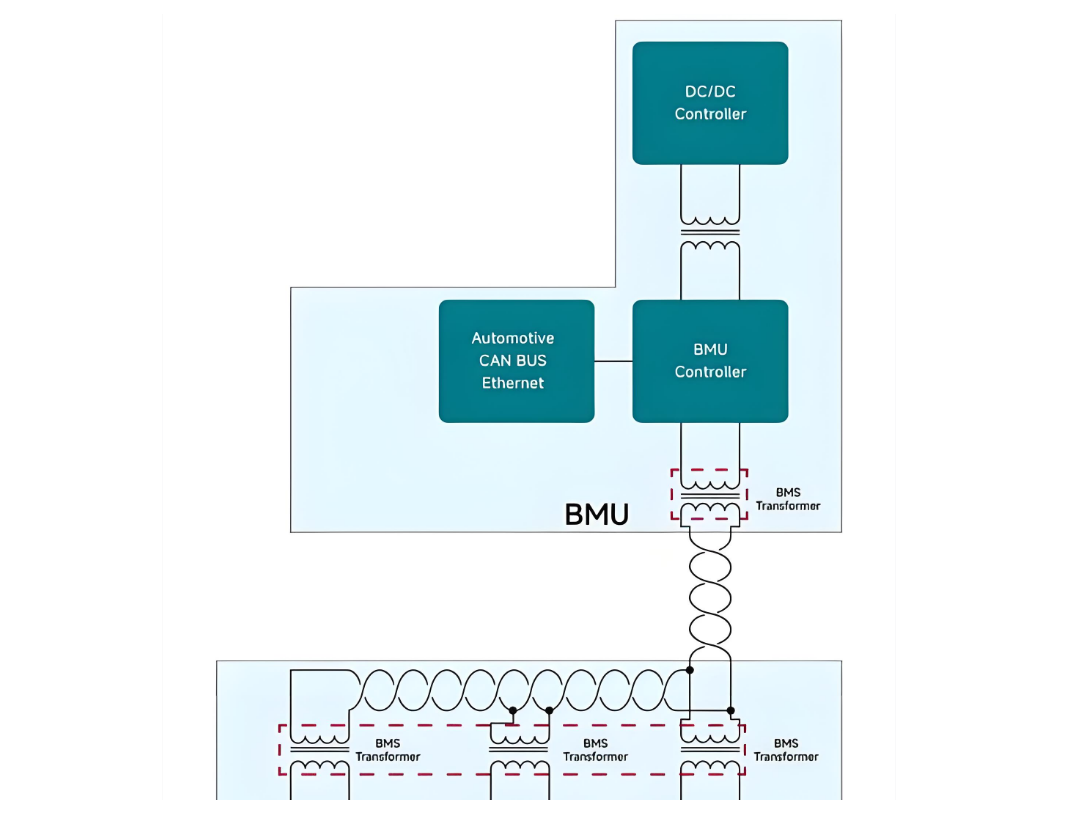

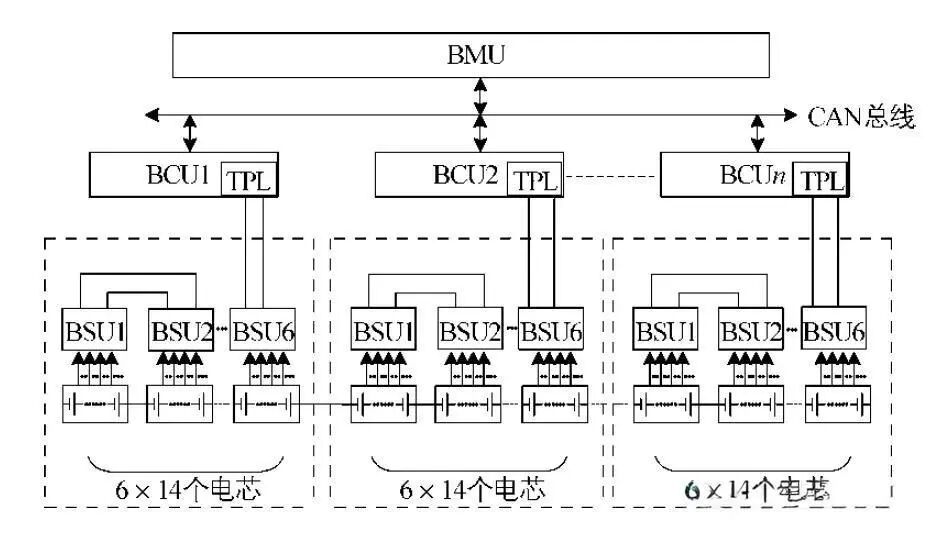

在BMS系統架構中，主控制PCB（BMU）不僅承擔電池狀態估算（SOC/SOH）、系統策略控制與多模塊通信管理等核心功能，更是整個系統最關鍵的連接匯聚節點。從連接工程角度看，BMU是高度集成的信號交互中心，其連接架構直接決定系統通信穩定性、數據準確性與長期運行可靠性。BMU需要同時處理低壓數字通信信號、模擬采樣信號以及控制類信號，在多信號共存的環境下，連接系統必須優先解決高密度、高速率信號的穩定傳輸問題。隨著儲能與動力電池系統向高集成、高可靠方向升級，BMU連接設計已不再是簡單接口搭配，而是信號完整性、結構可靠性與工程可實現性的綜合平衡，科學選型與系統化方案成為必選項。

在實際工程應用中，BMU主控PCB通常需要與功能子板、通信擴展模塊進行緊湊集成，短距離、高密度的內部連接需求突出。電子谷團隊采用板對板連接器實現PCB之間的直接對接，通過縮短信號路徑，有效降低寄生參數對信號完整性的影響，同時減少線束帶來的接觸隱患，使系統在高速通信狀態下依然保持穩定。電子谷針對這一場景提供完整的板對板連接器體系，覆蓋0.8mm、1.27mm、2.0mm、2.54mm多種間距規格，高密度引腳布局搭配穩定接觸結構，能夠在有限PCB空間內實現多通道信號可靠連接，精準匹配BMU對緊湊結構與高性能通信的雙重要求。

01

BMU內部高密度連接

板對板連接器選型邏輯

BMU與功能子板（隔離板、通信擴展板等）的內部連接屬于典型短距離高速信號傳輸場景，工程設計重點在于降低信號干擾、提升結構緊湊性、減少線束依賴。

結合工程落地需求，電子谷提供板對板連接器，可按信號類型與空間約束做清晰選型：高速通信場景（如SPI、CAN擴展）優先選用0.8mm/1.27mm間距高密度板對板產品，滿足高速信號傳輸要求；通用控制信號與擴展接口可采用2.0mm/2.54mm標準間距板對板，機械強度更高、裝配更穩定；典型BMU設計中引腳數覆蓋20–80Pin，可適配絕大多數主控板擴展需求。電子谷團隊設計方案在考慮保證高速穩定傳輸?shù)耐瑫r，最大限度提升空間利用率，從源頭降低系統連接故障率。

02

BMU信號引出接口

線對板連接器選型方案

BMU作為系統控制中心，需要對外連接多路采樣、控制與擴展接口，這類接口多布置在PCB邊緣，要求接觸穩定、裝配一致、便于批量生產與后期維護。

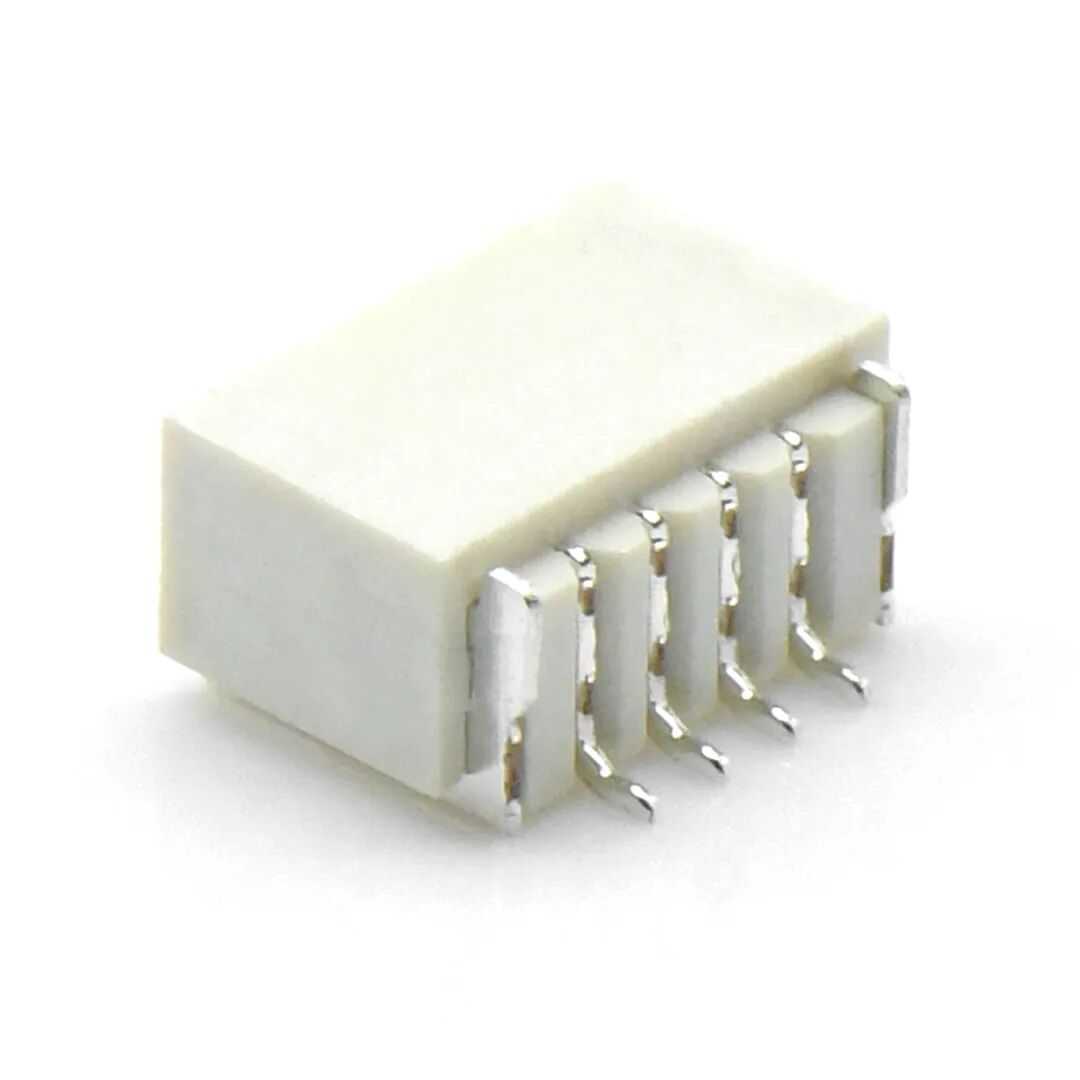

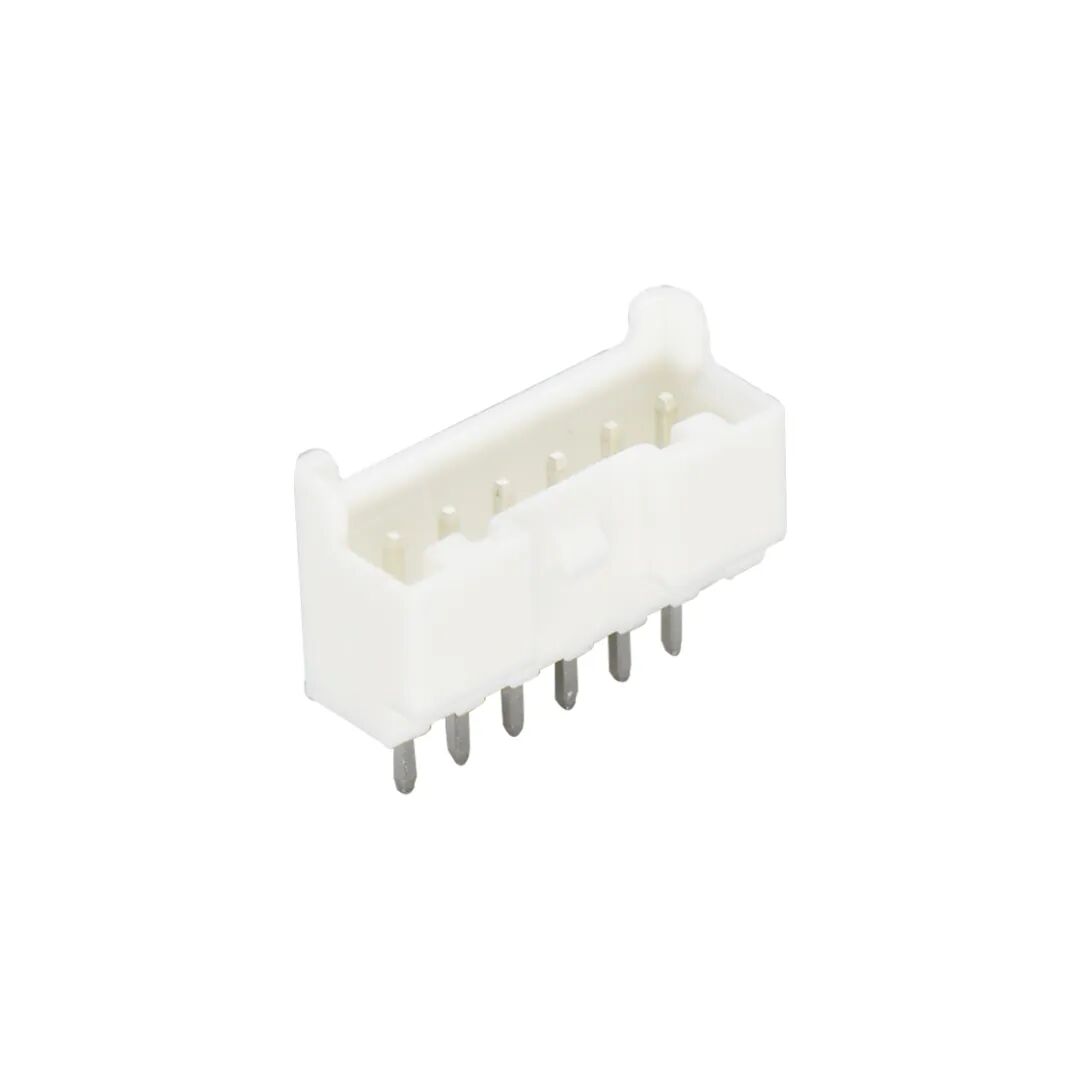

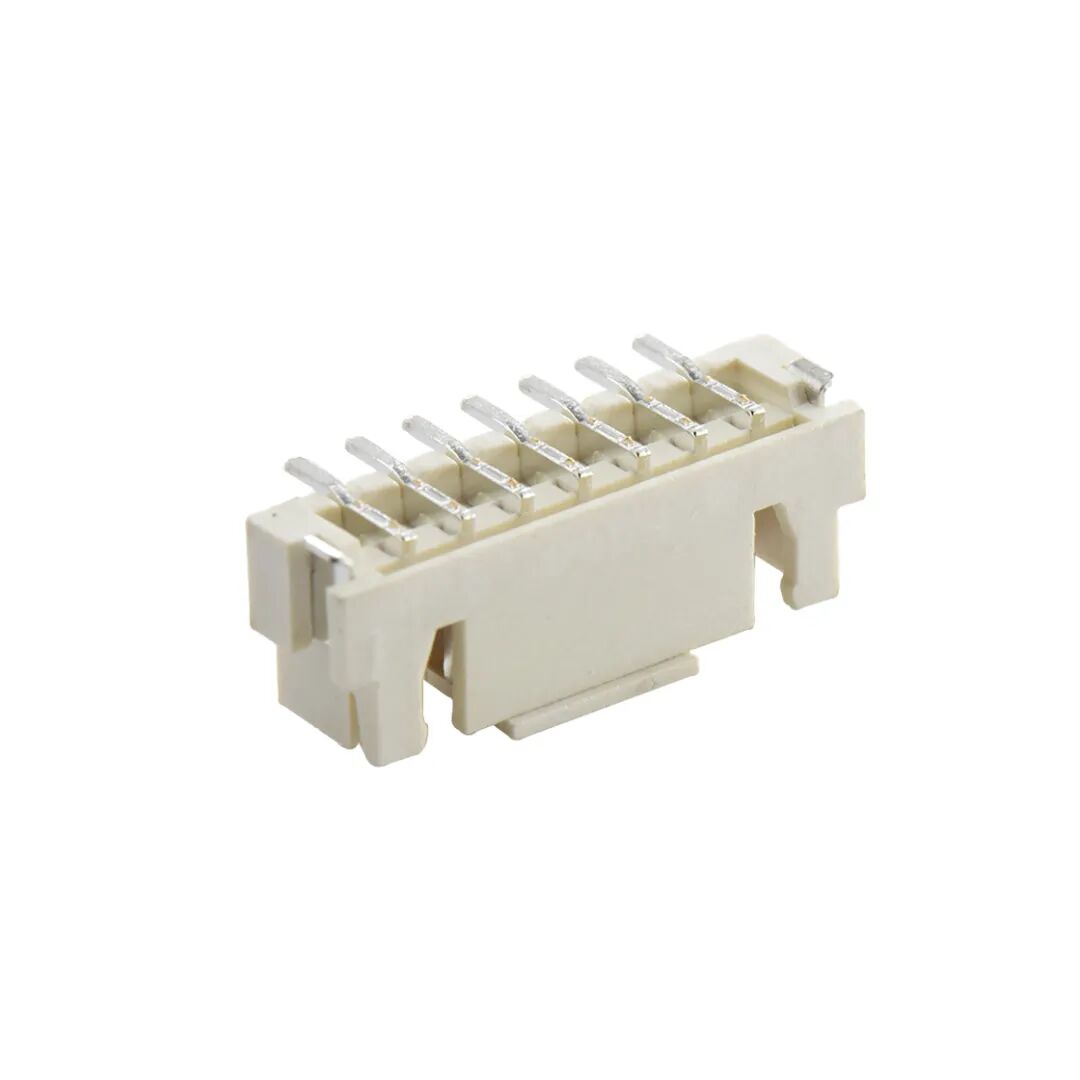

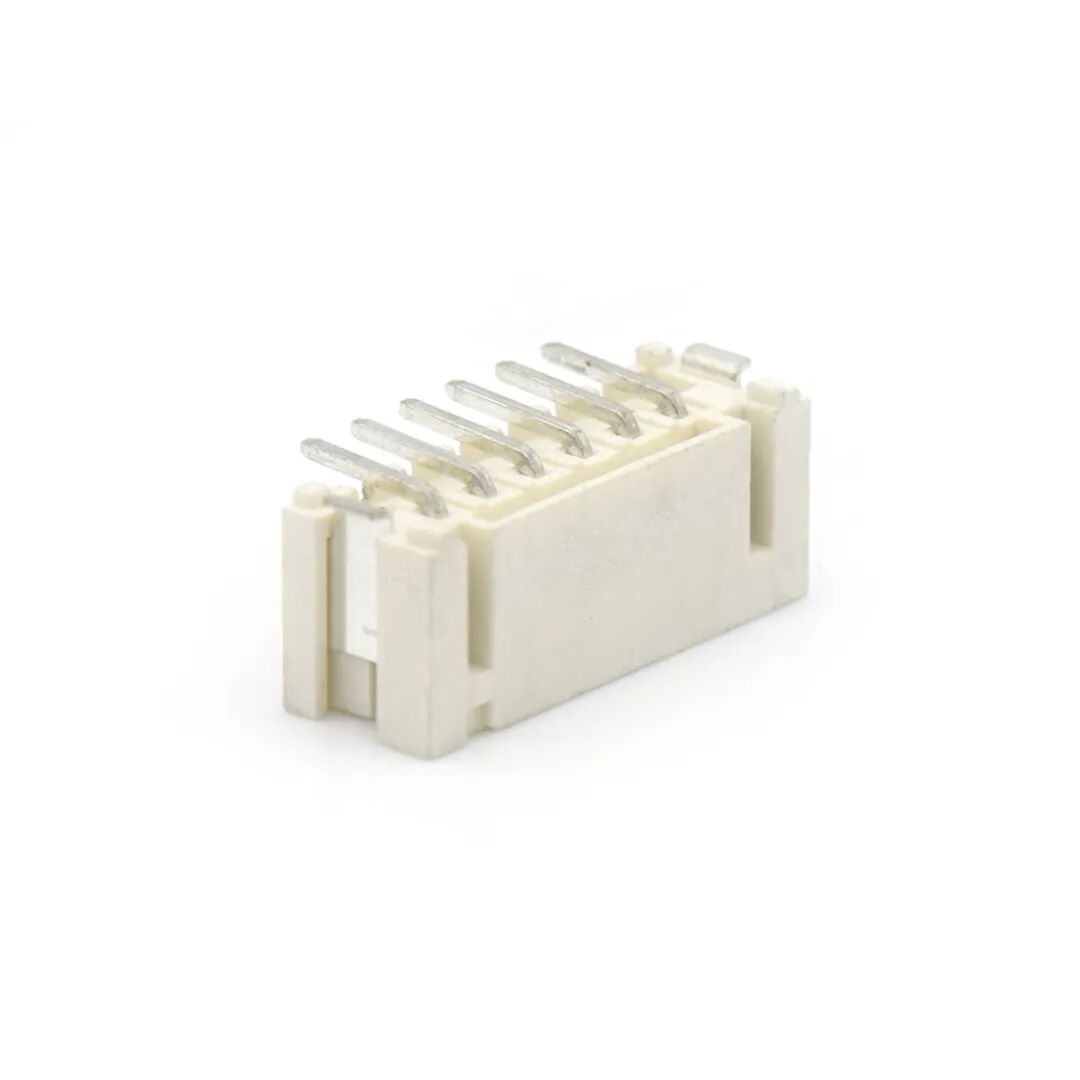

電子谷線對板系列針對BMS場景深度優化，可實現線束與PCB之間穩定可靠連接：A1002（1.0mm間距）系列結構緊湊，適用于高密度信號接口場景；A2001/A2002（2.0mm間距）系列通用性強，適配多數控制信號與通信接口；A2501（2.54mm間距）系列支持電源與信號混合傳輸，載流能力更突出。該系列產品帶可靠鎖扣結構，可有效抵御運輸與設備運行中的持續振動，避免接觸不良與信號漂移，同時標準化接口大幅提升裝配與維護效率，在保證電氣性能的前提下，充分滿足工程落地的可維護性與一致性需求。

A1002

A2002

A2001

A2501

03

BMU抗干擾連接設計

端子與材料匹配策略

BMS系統多運行在高壓、大電流、強電磁干擾環境中，高壓開關動作、充放電沖擊都會產生大量干擾信號。若BMU連接結構接觸不穩定或屏蔽不足，極易引發信號失真、通信異常，甚至導致系統誤判電池故障。

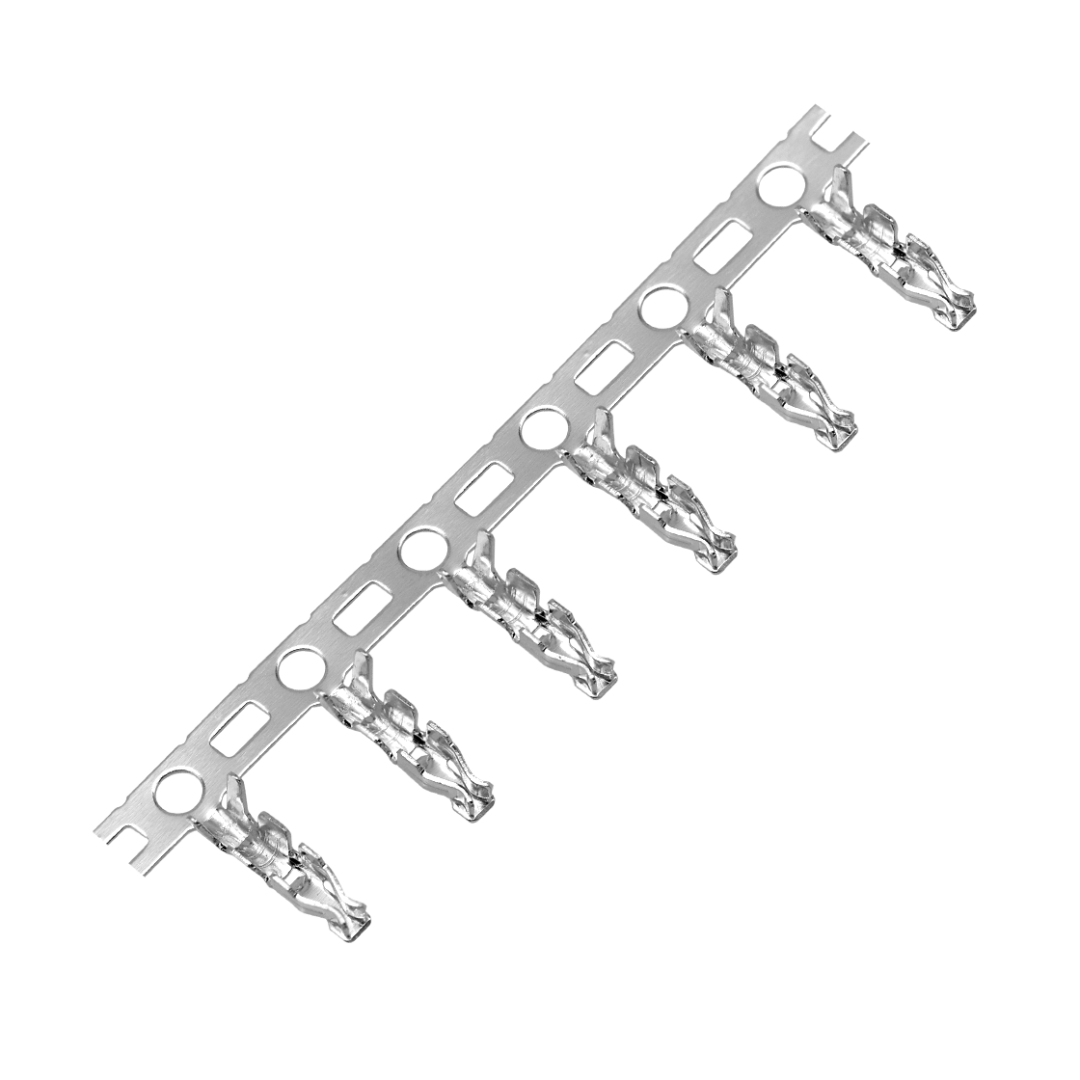

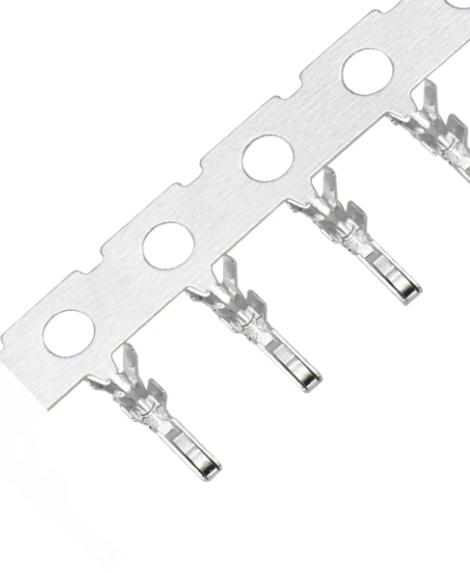

電子谷為該方案提供的連接器從結構與材料層面為BMU提供抗干擾保障：連接器端子采用高導電銅合金材質并做鍍金處理，接觸電阻低、抗氧化與抗微動磨損能力強，可長期保持穩定導通；優化彈性接觸結構，有效抑制振動帶來的微動與接觸波動；配合穩固的機械鎖緊設計，在復雜電磁與振動環境下仍能保持信號連續穩定。對于BMU而言，連接穩定性直接關系電池狀態判斷準確度，優質連接器可大幅減少數據漂移、誤報警等問題，保障系統控制策略準確執行。

讓連接更簡單

D Z

--

BMU結構可靠性與工程化價值

G U

儲能與動力電池設備需要長期經受運輸振動、高低溫交替、長期通電等復雜工況考驗，BMU連接系統的機械可靠性直接影響整機壽命與維護成本。電子谷提供板對板、線對板、線對線完整連接體系，支持多種安裝方式與鎖緊結構，能夠適配不同設備的結構設計需求。通過體系化選型與組合，BMU可實現模塊化集成、標準化接口、高可靠運行三大目標，使連接系統從潛在隱患點轉變?yōu)橄到y(tǒng)穩定性的保障環節，同時提升批量生產一致性，降低工程實施與后期維護難度。

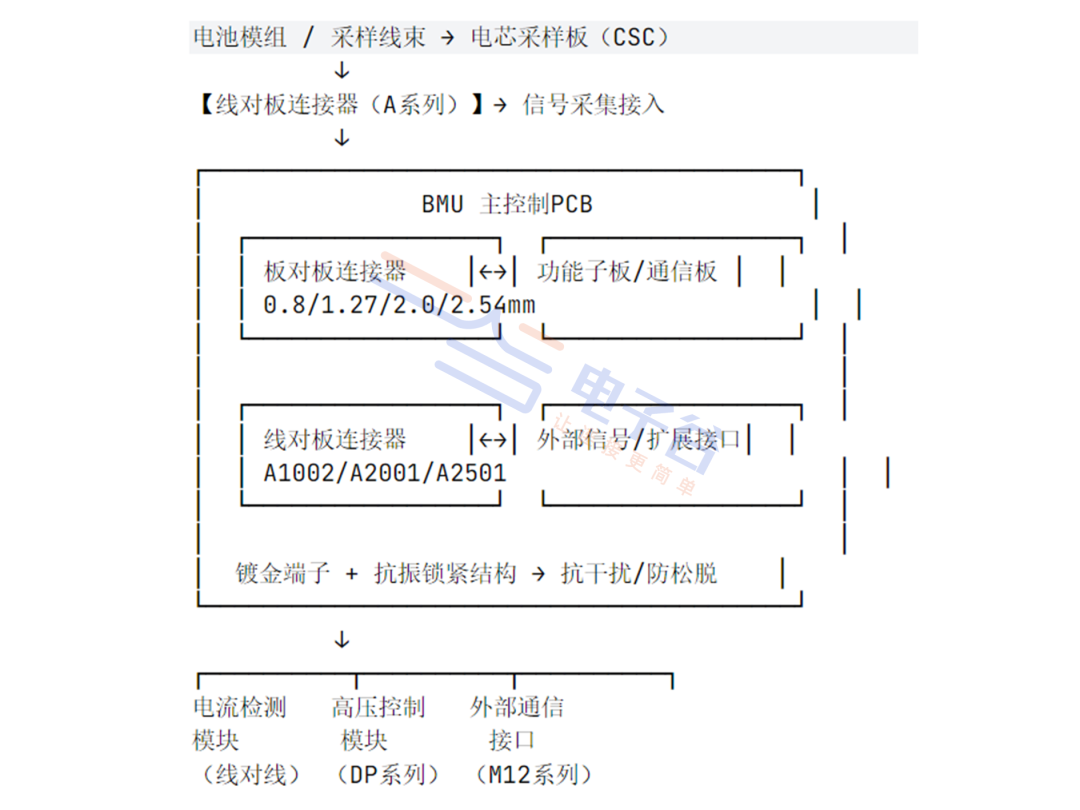

BMU主控制PCB的連接設計，本質是對信號完整性、結構可靠性與工程可實現性三者的系統平衡。依托電子谷完整連接器產品體系，客戶可快速搭建高可靠、高集成、易維護的BMU連接方案：用0.8–2.54mm間距板對板連接器實現內部PCB高速高密度直連，用A1002、A2001、A2501線對板系列完成外部信號穩定引出，再通過高可靠鍍金端子與抗振鎖緊結構，保障強干擾環境下信號不失真、連接不松動。
