晶體管光耦由于其具備電氣隔離、抗干擾、簡單可靠的優勢，廣泛應用于新能源汽車、儲能、光伏、消費電子以及工業控制等領域，而在晶體管光耦中，最關鍵的核心參數便是電流傳輸比（CTR, Current Transfer Ratio），工程師們的電路設計會圍繞著這個參數展開，而這個參數卻并非固定值，會受到觸發電流(IF, Forward Current)、環境溫度(Ta, Ambient Temperature)以及集極-射極電壓(VCE, Collector to Emitter Voltage)的不同而變化，為了解析這個參數，我們?cè)诒酒恼轮羞M(jìn)行了一些分享。

IF對CTR的影響

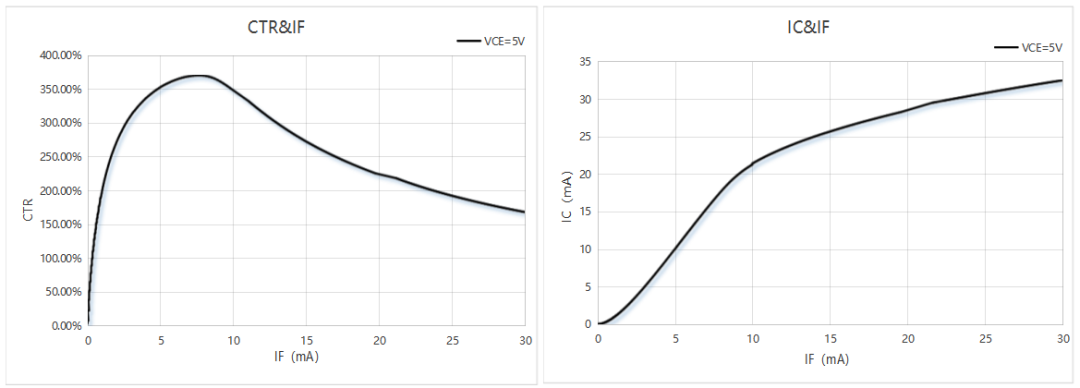

圖1分別呈現CTR&IF與IC&IF的特征曲線，從CTR表現可以發現晶體管光耦有兩個工作狀態：

IF偏低– CTR與IF呈正相關，此時由于IF偏低，通過LED的電流密度偏低，導致發光效率不佳

IF偏高– CTR與IF呈負相關，此時由于晶體管輸出芯片逐漸進入飽和狀態，光電轉換效率下降，因此，CTR會在該點達到峰值后逐漸下降。

迷思：光耦是否在低電流無法工作?

澄清：光耦在低電流也可以工作，但要搭配匹配的電路，并且要考慮漏電流可能造成的干擾。

圖1

Ta對CTR的影響

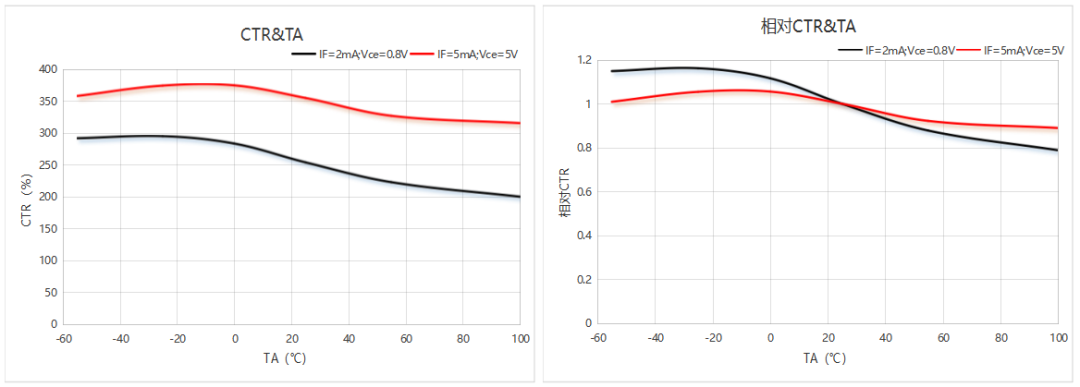

圖2分別呈現CTR&Ta與相對CTR&Ta的特征曲線，一般的LED在高溫下發光效率會下降，因此CTR也會下降，但群芯微電子的QX8801、QX8811系列產品可以在高溫下仍然提供穩定的CTR特性。

圖2

超低工作電流應用關注點

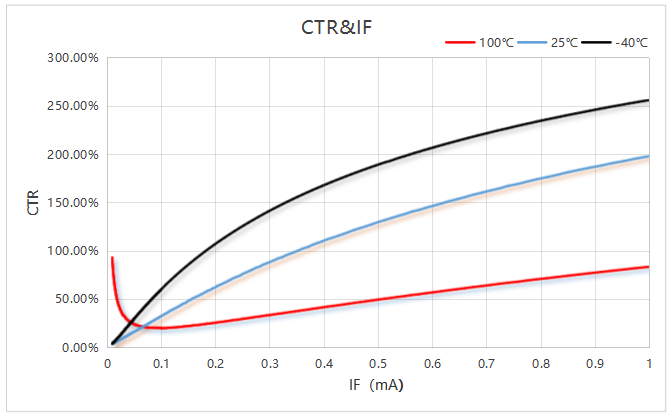

在圖3可以發現，在Ta=100℃、IF處于0.01mA~1mA的低電流區域時，CTR呈現異常上揚趨勢，這是由于高溫狀態下漏電流ICEO增大，導致CTR異常上升，其上升的原因是在高溫時漏電流在IC中的占比增加導致，并非是真實信號，因此該區域范圍工作不穩定，設計時應避免使用。

圖3

高線性光耦推薦

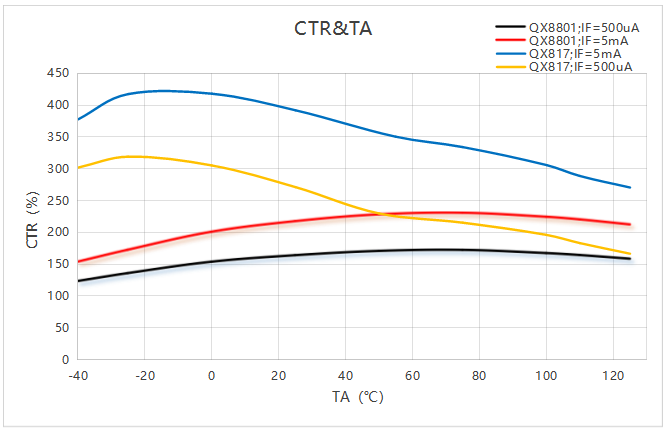

針對CTR受IF和溫度影響較大的問題，群芯推出高線性光耦QX8801及QX8811系列，其CTR穩定性顯著優于常規產品。

總結

在光耦的應用世界里，CTR從來不是一個孤立的靜態參數——溫度的變化、時間的推移、電流的波動，甚至是PCB的潔凈度，都在時刻考驗著它的穩定性。理解這些影響因素，是在復雜應用場景下規避設計風險的第一步，而選擇一個值得信賴的光耦品牌，則是確保系統長期可靠運行的關鍵。

作為國內光耦領域的深耕者，群芯微電子始終致力于不僅僅提供標準化的產品，更致力于成為您電路設計中的“可靠性伙伴”。我們深知，工業控制的嚴苛環境、新能源汽車的高溫挑戰、以及通信設備對信號一致性的極致追求，都對CTR的穩定性提出了完全不同維度的要求。

因此，從芯片設計、封裝工藝到全自動化的篩選測試，群芯微電子將每一個細微的影響因子都納入質量控制閉環。我們不僅提供擁有卓越CTR穩定性的光耦產品，更依托深厚的技術積累，為您提供精準匹配應用場景的選型建議與解決方案。無論您需要抵御時間帶來的老化衰減，還是應對寬溫域下的參數漂移，群芯微電子都能以專業的技術支持和可靠的產品，幫助您構筑性能與安全的雙重防線。
