雙相交錯并聯Boost PFC憑借其輸入電流紋波小，EMI設計簡單，器件應力小等優點，成為大功率電源應用的首選。但是目前市場上現有的雙相交錯PFC控制器都為模擬控制，控制不靈活，外圍電路復雜且價格昂貴，越來越難以滿足市場上不同客戶的應用需求。為了解決這個問題，慧能泰半導體推出國內首款集成驅動的數?；旌螩CM雙相交錯PFC控制器——HP1013A。它在PF值、THD、效率、動態響應等核心指標上均達到業內領先水平，同時提供豐富的系統級功能。

更值得關注的是，HP1013A內置驅動具備直驅SiC MOSFET的能力。近年來，SiC技術日趨成熟，價格逐年走低，性價比優勢凸顯。SiC MOSFET開關速度快、開關損耗低、高溫導通阻抗穩定等特點，與HP1013A的交錯PFC方案相結合，可實現效率與功率密度的雙重躍升，為大功率電源設計提供極具競爭力的完整解決方案。

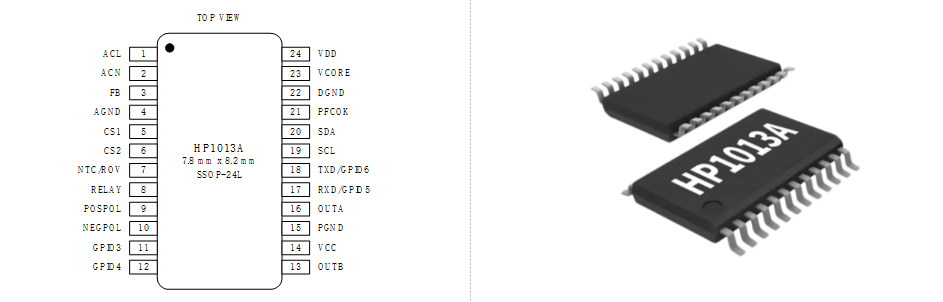

圖一：HP1013A引腳定義和封裝圖

HP1013A芯片特性

靈活的PWM控制

– PWM 頻率范圍為 20 kHz 至 200 kHz

– 抖頻功能可改善 EMI

– 兩相交錯可有效減小電流紋波

– 內部集成驅動

高性能控制環路

– 25 MHz ADC用于線路電壓、輸出電壓和電流檢測

– 動態性能優越

– 支持高壓直流輸入

多模式工作

– 重負載條件下的連續導通模式 (CCM)

– 輕負載條件下的斷續導通模式 (DCM)

– 零負載條件下的打嗝模式

– 高低壓可分別配置模式參數

故障保護

– 輸入過壓和欠壓保護

– 輸出過壓和欠壓保護

– 輸出采樣短路保護

– 電流CBC保護

– 過功率保護

– 外部NTC過溫保護功能

– 輸出Second OVP過壓保護

系統功能

– 輸出電壓參考值跟隨功率變化

– Relay的節電模式降低待機功耗

– Relay延時補償功能減小沖擊電流

– 功率計量功能

– 支持I2C & UART通信功能

– PFC OK指示功能

– X電容補償功能以提升PF值

?40℃到+125℃的環境工作溫度

HP1013A的典型應用

HP1013A采用SSOP-24L封裝，內部集成驅動，外圍電路精簡，整體方案緊湊，占用PCB面積小，節省電路板空間，有效降低BOM成本。

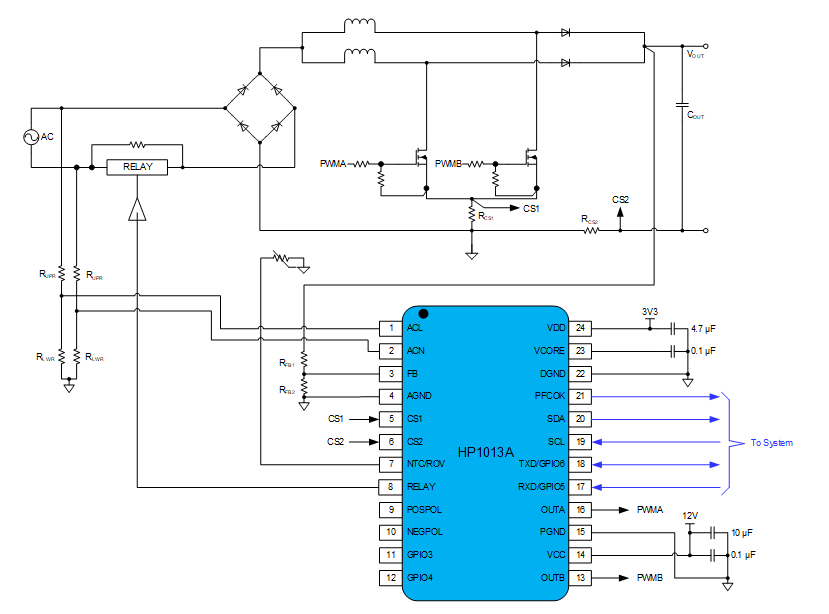

圖二：HP1013A典型應用電路圖

HP1013A系統方案的優勢

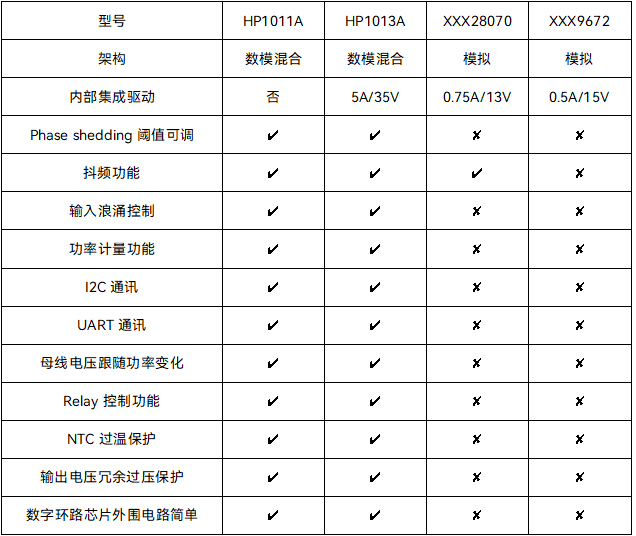

HP1013A相對于同類友商產品，具有更高的集成度、更好的靈活度、更豐富靈活的保護配置并支持多種外部通訊接口。相關對比信息如下表所示。

效率指標

采用HP1013A的1000W交錯PFC參考設計，高壓滿載效率98.16%，低壓滿載效率96.4%。

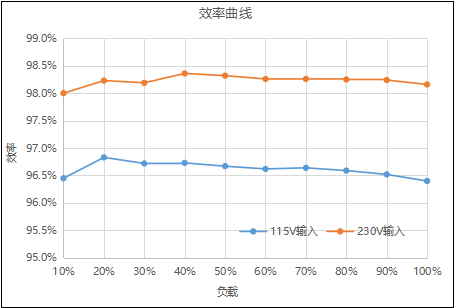

圖三：1 kW交錯PFC評估板效率曲線

PF值&THD指標

采用HP1013A的1 kW交錯PFC參考設計可以實現良好的PF值&THD指標，高低壓下滿載THD低于1.5%。

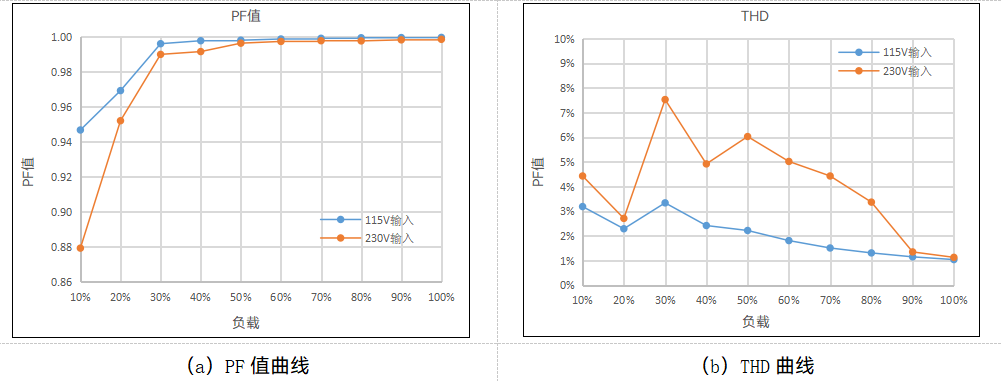

圖四：1 kW 交錯PFC評估板PF值&THD指標

穩態工作波形

高低壓輸入滿載下，系統穩態波形，可以很好地實現兩相均流。

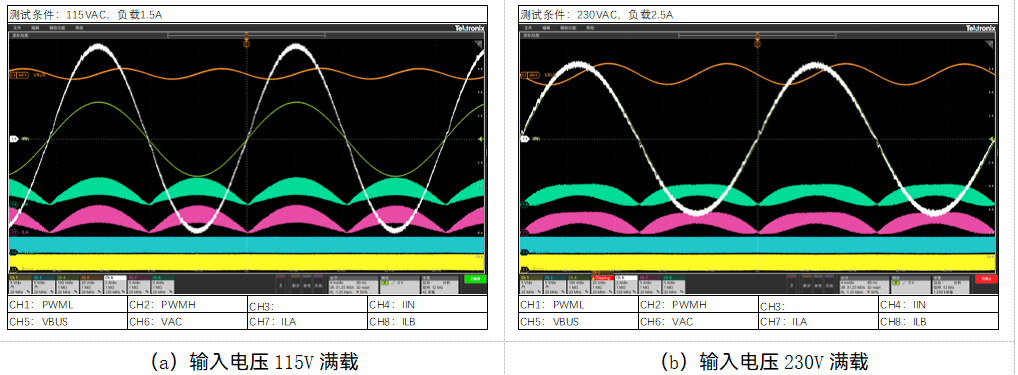

圖五：1 kW交錯PFC評估板滿載穩態波形

負載動態

基于1000W交錯PFC評估版測試，高壓額定滿載1000W，低壓額定滿載600W。負載空載切滿載測試，輸出電壓跌落小于35V。

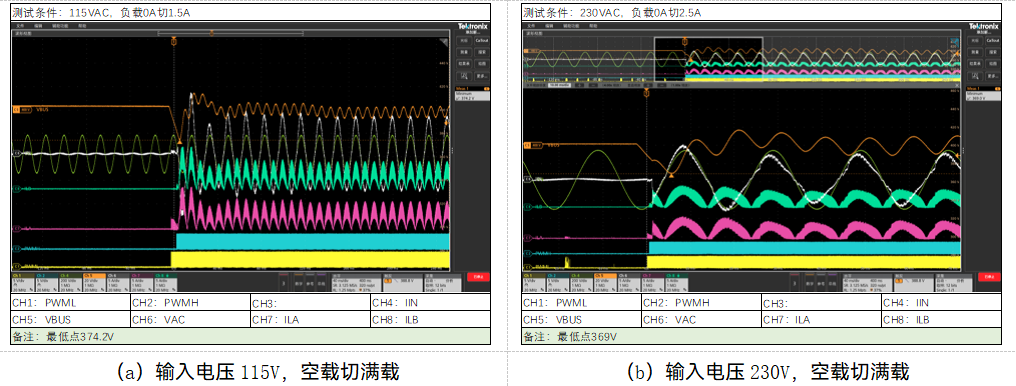

圖六：1 kW交錯PFC評估板動態指標

Phase Shedding

Phase Shedding功能，輕載時保持單相運行，可以進一步提升輕載時的效率以及PF值&THD指標。

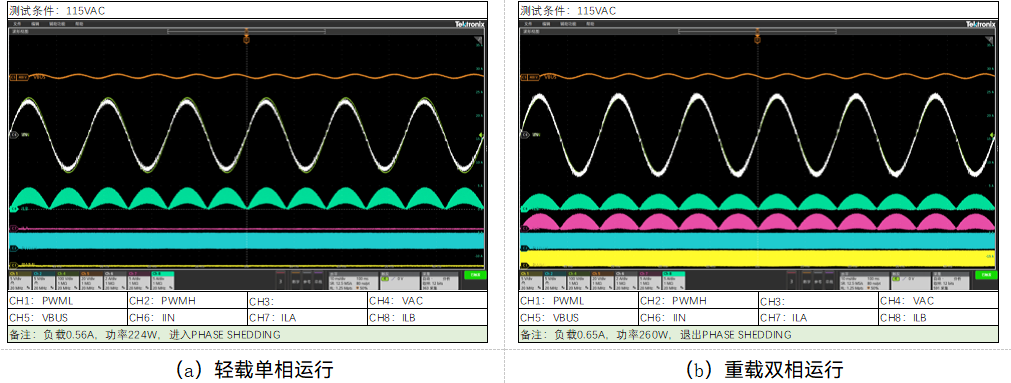

圖七：HP1013A Phase Shedding功能

HP1013A系統功能

PFC輸出電壓跟隨功率變化的功能，配合后級DCDC變換器，可以幫助客戶實現系統最優效率。

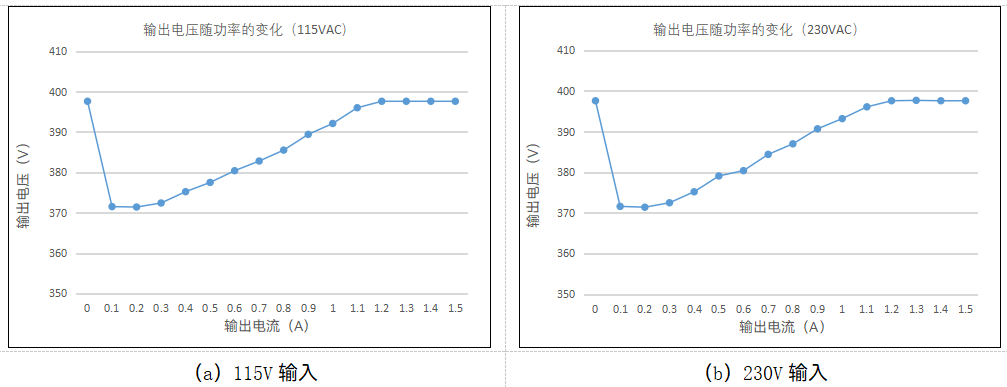

圖八：HP1013A輸出電壓跟隨功率變化的功能

輕載條件下，Relay的節電模式，可以關閉Relay的驅動，減少Relay的驅動功耗。以評估板實際使用的繼電器為例，可以降低約400 mW的功耗，更適用于對待機功耗有嚴格要求的場合。

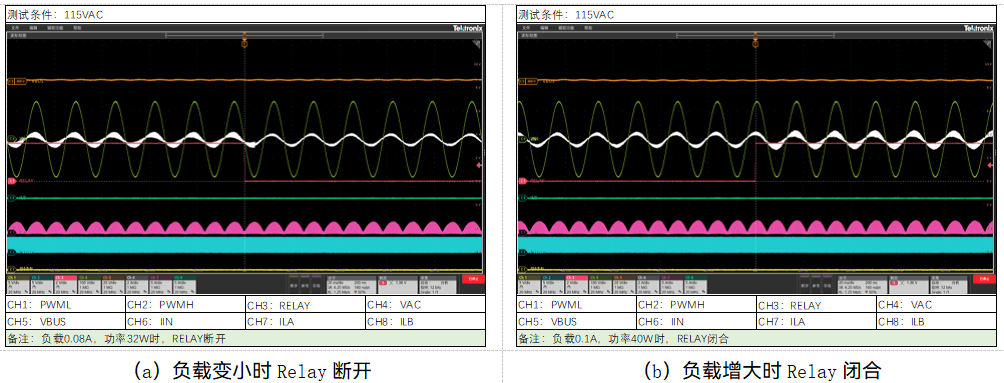

圖九：Relay的節電模式

Relay的延時補償功能，可以減小Relay閉合時的沖擊電流。

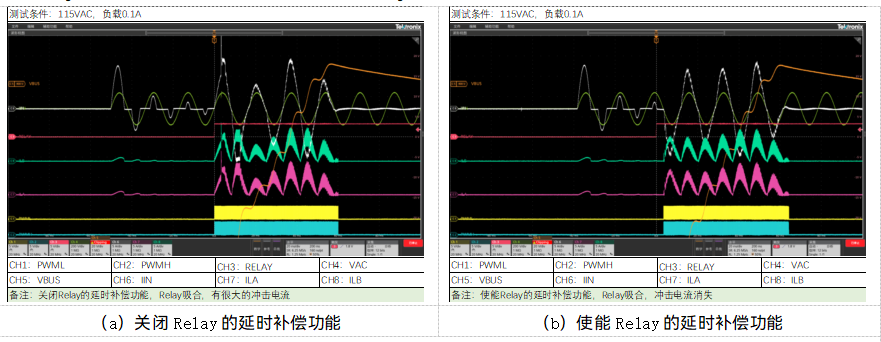

圖十：Relay的延時補償功能

PFC OK指示功能，可以實現對后級DCDC變換器的控制。

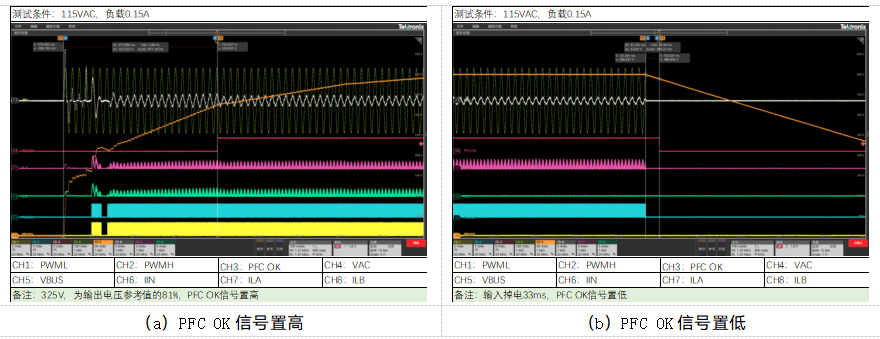

圖十一：PFC OK指示功能

HP1013A可以通過I2C或則UART通信將輸入電壓，輸入電流，輸入功率以及系統工作狀態上報給系統，實現對系統工作狀態的監控。以下是HP1013A功率匯報的測試結果：

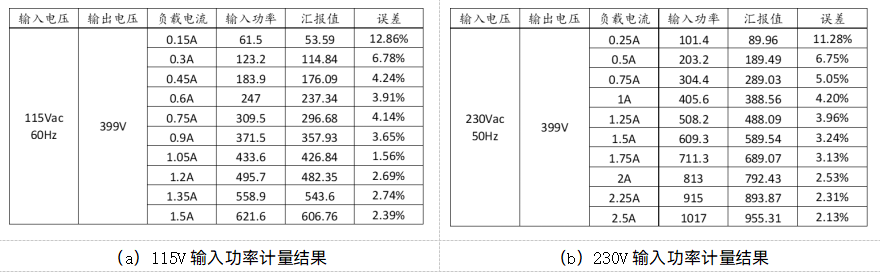

圖十二：功率計量功能

HP1013A 1 kW評估板

慧能泰同步推出了HP1013A 1 kW的評估板。該評估板基本參數如下：

輸入電壓范圍：90 VAC~ 264 VAC

輸出電壓: 400 VDC

輸出功率：1 kW

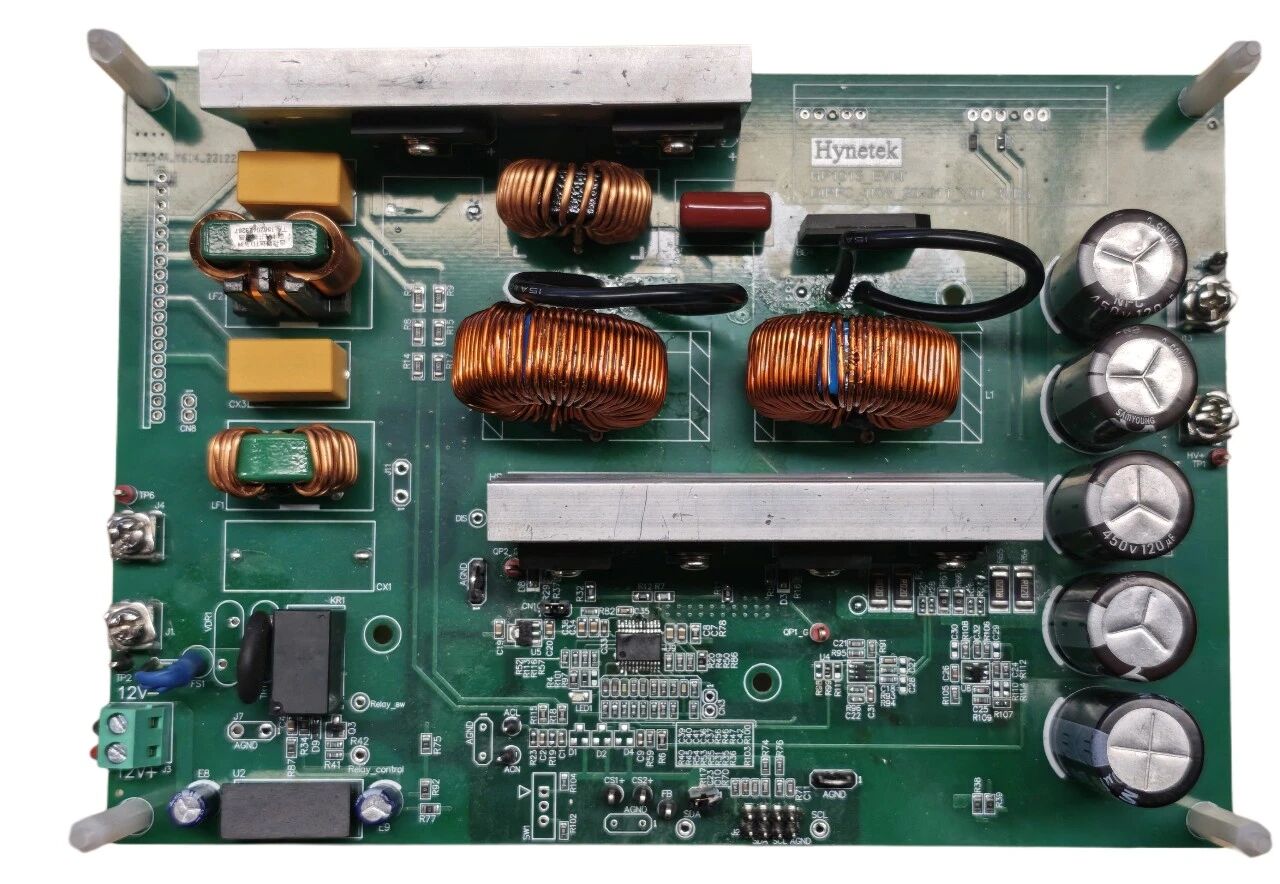

圖十三：采用HP1013A的1 kW評估板
