您是否曾疑惑，設備接口明明能擰上，信號卻一塌糊涂？很可能，您踩中了射頻工程中一個經典大坑——阻抗不匹配！50歐姆和75歐姆，這個看似微小的數字差異，足以讓您的系統性能大幅劣化甚至損壞設備。今天，我們就來徹底講清，到底該怎么選。

? 核心差異：根源與使命完全不同

這不是簡單的“大小”或“版本”問題，而是設計初衷和物理定律決定的根本性區別。

一句話總結：50Ω為“發射能量”而生，75Ω為“遠傳信號”而設。

? 選錯后果有多嚴重？——“丟信號”只是開始！

1. 信號反射，能量“內耗”

阻抗不匹配會導致信號在接口處發生反射。這意味著：

接收端：反射造成重影、噪點、誤碼率飆升，畫面和聲音質量嚴重下降。

發射端：部分功率被彈回，實際輻射出去的信號大幅減弱。

2. 電壓駐波比（VSWR）惡化，系統告警

VSWR值會急劇升高，輕則系統效率降低，重則觸發基站、功放等設備的保護機制，直接降低功率或關閉輸出。

3. 最壞情況：設備損壞

在較大功率應用中，嚴重的阻抗失配會導致反射功率在發射機末級功率放大器（PA）處累積，產生高熱，存在燒毀昂貴射頻前端模塊的風險。

黃金法則：如何一眼辨明，永不選錯？

第一步：看你的設備是什么系統

第二步：看接口上的標識（如果設備/接頭上明確標注了“50Ω”或“75Ω”，以標識為準?。?/strong>

第三步：永不混用，禁止“強行搭配”

整個信號鏈路的阻抗必須保持一致：從設備輸出端口 → 連接器 → 電纜 → 連接器 → 設備輸入端口。

絕對禁止將50Ω的公頭擰到75Ω的母座上，反之亦然。物理上可能能擰上，但電氣性能是災難。

看到電視機、機頂盒、衛星鍋、監控?cái)z像頭、有線電視網絡? → 99.9%是75Ω系統。

看到對講機、基站天線、頻譜儀、信號發生器、射頻模塊? → 99.9%是50Ω系統。

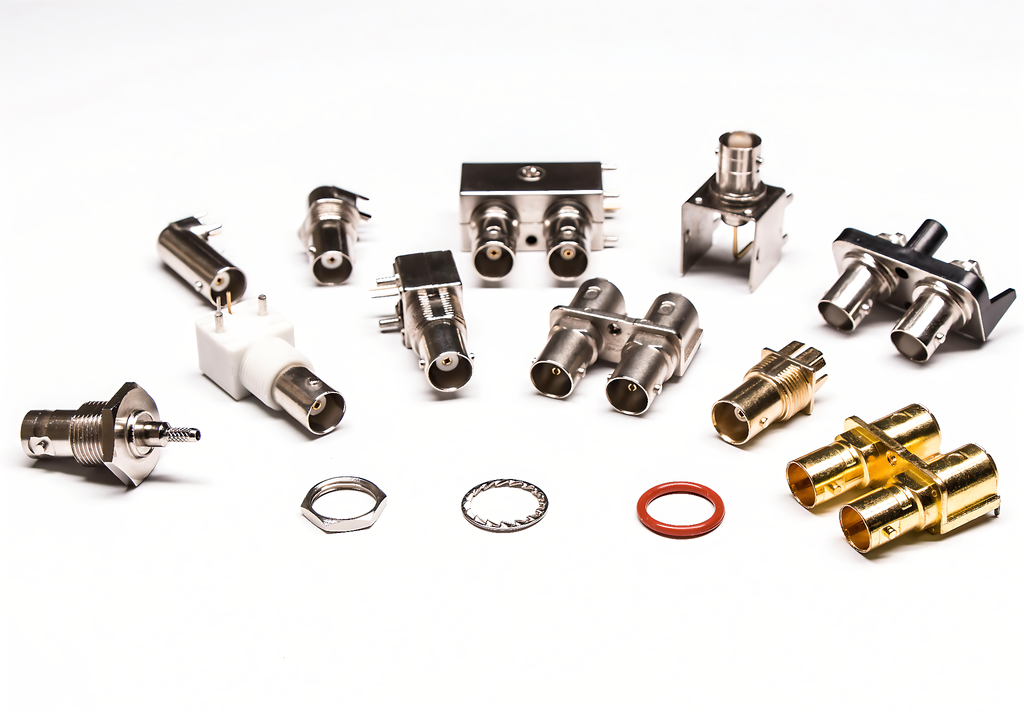

疑難解答：BNC接口怎么分？

這是最易混淆的點！BNC只是一種連接形式，兩種阻抗都有。

視頻用BNC（75Ω）：接口中心針較細，常用于視頻設備。

簡易辨別：如果設備是視頻監控或廣電設備，其BNC口通常是75Ω；如果是射頻測試儀器，其BNC口通常是50Ω。最可靠方法仍是查看設備手冊！

射頻用BNC（50Ω）：接口中心針較粗，常用于儀器儀表。

? 行動指南：匹配是穩定連接的基石

專業測量：在關鍵系統中，使用網絡分析儀測量VSWR，確保整體鏈路匹配良好

統一標準：購買連接器、電纜、轉接頭時，必須明確指定阻抗值。

明確需求：先確定您的應用屬于“無線功率傳輸”還是“有線信號分配”。

別再讓寶貴的信號“丟”在連接的起點！精確匹配50Ω或75Ω，是系統穩定高效運行的第一道防線。專業連接，從匹配開始。

免責聲明：混用不同阻抗連接器可能導致設備性能下降或損壞，請嚴格遵循設備制造商規范。
