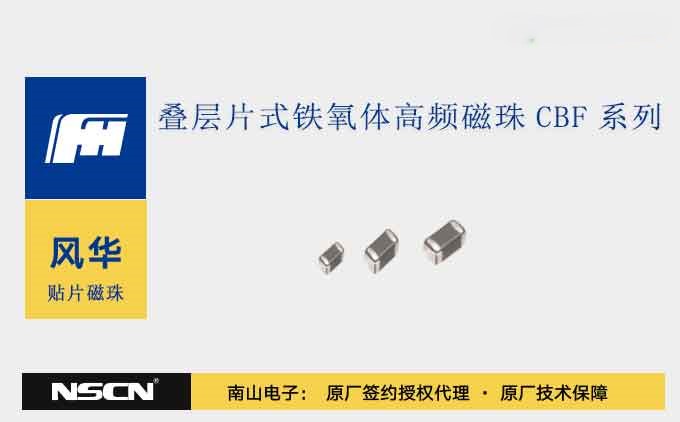

現代電子設備日益向小型化、高頻化、高密度集成發展的背景下，電磁干擾（EMI）抑制成為設計中的關鍵挑戰之一。風華高科的疊層片式鐵氧體高頻磁珠CBF系列，憑借優異的性能和可靠性，成為智能手機、平板終端、PC、DVD、STB、智能電網及工業設備等領域高頻噪聲抑制的理想選擇，風華高科代理商南山電子認為，磁珠CBF系列尤其在高頻段（GHz）具有優異的EMI抑制效果。

CBF系列磁珠采用疊層片式結構設計，具備以下突出特點：

- 體積小巧：適用于高密度表面貼裝，滿足小型化設計需求；

- 漏磁小，無耦合干擾：磁路封閉設計，避免元器件間相互干擾，提升系統可靠性；

- 無引線結構：適合自動化表面貼裝工藝，提高生產效率；

- 優異的焊接性能：耐熱沖擊性強，兼容回流焊工藝；

- 高頻噪聲抑制能力：在GHz頻段具有卓越的EMI抑制效果。

CBF系列磁珠采用多層結構，包括內電極、銀層、鎳/錫鍍層及鐵氧體瓷體，確保良好的導電性、焊接性和機械強度。

產品提供多種尺寸規格，常見封裝包括：

- 100505（0402）

- 160808（0603）

以100505系列為例，其標稱阻抗范圍覆蓋120Ω至1800Ω（100MHz），并具有1GHz下的高頻阻抗特性。直流電阻最低可達0.13Ω，額定電流最高支持1.1A，滿足不同電路的濾波需求。

推薦型號如CBF100505B182T、CBF100505B152T、CBF100505D102T、CBF100505B102T、CBF100505B601T、CBF100505D601T、CBF100505B471T、CBF060303B331T、CBF100505D301T、CBF100505B301T、CBF100505D221T、CBF100505B181T、CBF100505A121T

所有電性能參數均在嚴格測試條件下獲得，阻抗測試采用E4982A等專業儀器，測試電壓為50mV±5mV，環境溫度為15℃～35℃，濕度為25%～75%。

CBF系列產品經過嚴格的可靠性驗證，涵蓋以下項目：

- 工作溫度范圍：-55℃～+125℃；

- 可焊性與耐焊接熱：電極覆蓋率達95%以上，焊接后阻抗變化不超過±30%；

- 端電極強度、抗彎強度、振動、溫度沖擊、高溫負載等：均符合行業標準，確保在嚴苛環境下穩定工作。

所有測試后的電性能項目均需在標準條件下放置24小時后進行復測，以保證數據準確性。

CBF系列產品采用編帶包裝，適配7英寸卷盤，支持自動化貼裝。包裝數量方面，100505系列每卷10,000粒，160808系列每卷4,000粒，便于批量生產管理。

推薦使用回流焊工藝，焊接曲線需嚴格控制預熱、峰值溫度及冷卻溫差，避免因熱應力導致產品裂紋。手工焊接時建議烙鐵溫度不超過350℃，停留時間小于5秒。

為確保產品長期穩定性，建議在以下條件下存儲：

- 溫度：-10℃～+40℃；

- 相對濕度：30%～70%；

- 避免接觸腐蝕性氣體（如硫、氯、酸等）；

- 出廠后一年內使用，超期需重新檢驗可焊性。

當工作溫度超過85℃且額定電流大于1A時，需按照降額曲線使用，以確保產品可靠性。

CBF系列產品符合RoHS指令要求，生產過程不使用消耗臭氧層物質（ODS），如四氯化碳、HCFC等。風華高科承諾產品單體質量符合本規格書要求，并保留在未通知情況下修改規格的權利，產品變更將通過PCN形式通知客戶。

風華高科疊層片式鐵氧體高頻磁珠CBF系列，憑借其小型化、高頻抑制能力強、可靠性高等優勢，廣泛應用于消費電子、通信設備、工業控制等領域。無論是用于高頻噪聲抑制，還是提升系統電磁兼容性，CBF系列都能提供穩定、高效的解決方案。
