芯片制造中硅切片工藝的切割方式和加工流程

中科院半導體所 ? 來源:學習那些事 ? 2026-03-24 09:31 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:學習那些事

原文作者:小陳婆婆

本文介紹了芯片制造中硅切片工藝的切割方式和加工流程。

硅切片作為半導體硅片制造的核心環節,其加工精度與效率直接影響后續研磨、腐蝕、拋光等工序的質量及最終芯片性能。

該工藝通過物理切割將硅單晶棒轉化為特定厚度的薄晶片,表面質量控制的關鍵參數涵蓋晶向偏離度、總厚度偏差(TTV)、翹曲度與彎曲度,這些指標的精準調控需嚴格遵循SEMI標準以匹配IC工藝技術要求。

切割方式

從切割方式來看,外圓切割、內圓切割與線切割構成行業技術發展脈絡。

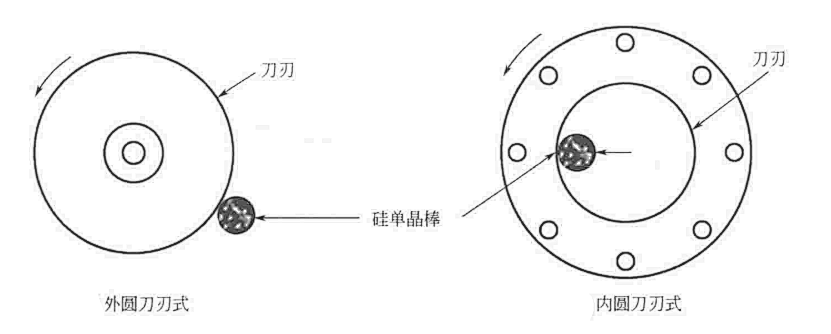

傳統外圓切割因刀刃厚度限制,材料損耗較高且切割精度受限,逐步被內圓切割替代——后者通過在圓形金屬基片內圓周鑲嵌刀刃,實現更薄刀刃應用,如切割200mm硅單晶時采用34英寸刀頭,刀刃厚度約380μm,金屬基片厚度不足200μm,顯著降低切割耗量與加工余量,提升切片精度。然而,當直徑超過100mm,尤其是200mm以上大直徑硅單晶棒切片時,線切割技術憑借其獨特優勢成為主流選擇。

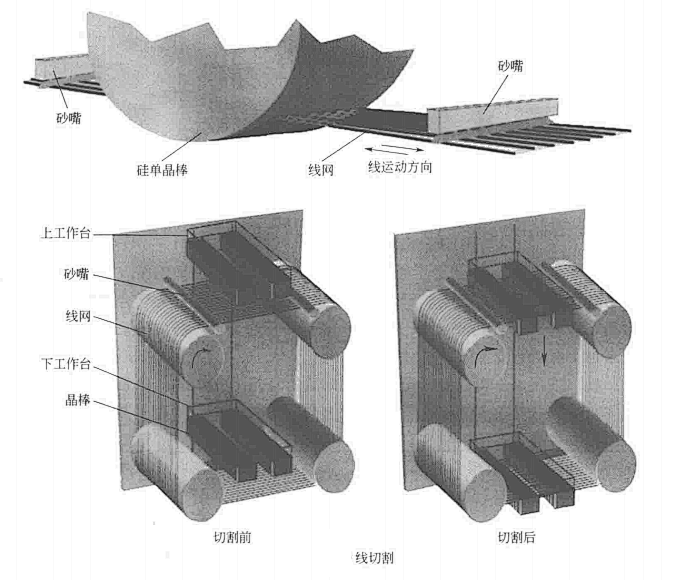

線切割系統通過鋼線(典型直徑180μm)纏繞導輪形成“鋼絲線網”,配合砂漿切削液噴嘴供給碳化硅砂漿,利用導輪旋轉驅動鋼絲將研磨砂壓入硅單晶表面實現研磨式切割。該技術具備顯著優勢:生產效率高,單次切割可產出多片相同厚度硅片;切縫損耗小,材料損耗降低25%以上;表面損傷低,翹曲度可控制在10μm以內,表面加工精度優異。以200mm硅單晶加工為例,切片厚度800μm時,每千克單晶出片約13.4片,切割成本約1.51美元/片,線切割機產量可達內圓切割機5倍以上,運行成本降低20%以上。

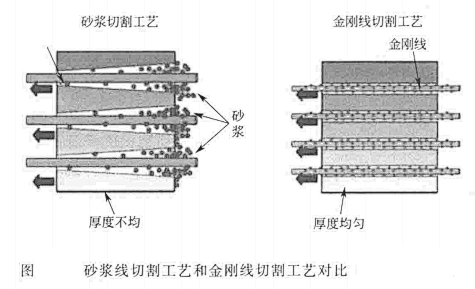

近年來,金剛線切割技術作為線切割的升級方向快速崛起。相較于傳統砂漿線切割,金剛線切割采用金剛石微粉涂覆的鋼線,在切割速度、單片耗材成本及厚度均勻性方面表現突出,合格率顯著提升。當前,金剛線切割正朝著更細線徑、更高切割效率及環保型切削液方向演進,部分企業已開發出適配300mm硅單晶切割的金剛線系統,并探索干式切割工藝以減少廢水處理成本。

加工流程

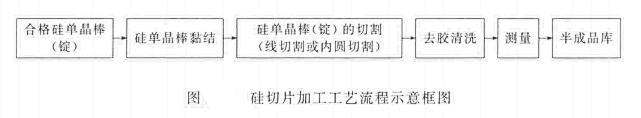

硅切片加工作為半導體硅片制造的關鍵環節,其工藝流程的精準執行直接決定硅片表面質量與后續工序的可靠性。加工起始于硅單晶棒的黏結環節,通常采用環氧樹脂將硅單晶棒固定于表面具有匹配硅單晶棒直徑圓弧形狀的石墨襯托板上。此過程需嚴格遵循硅單晶生長方向,避免頭尾倒置,并通過X射線定向儀依據SEMI標準進行晶向校準,確保晶向偏離度符合IC工藝要求。石墨襯托板不僅承擔支撐作用,更通過其緩沖特性有效抑制切割末期的崩邊現象,保障硅片邊緣完整性。

進入切割階段,需根據硅單晶棒直徑及工藝需求選擇線切割系統或內圓切割系統。線切割技術通過直徑160~140μm的鋼線纏繞導輪形成“鋼絲線網”,配合碳化硅砂漿切削液實現研磨式切割,其核心優勢在于高精度與低損耗——通過優化鋼絲張力、進給速度及切削液黏度與流量等參數,可實現warp<10.0μm、TTV<15.0μm的表面質量。對于直徑200mm以上大直徑硅單晶,線切割機產量可達內圓切割機5倍以上,運行成本降低20%以上,且通過切削液回收處理系統可進一步降低運行成本。內圓切割則通過薄刀刃設計減少切割耗量,適用于小直徑硅單晶棒加工,但大直徑場景下逐漸被線切割替代。

切割完成后需進行去膠清洗工藝,通過化學清洗去除環氧樹脂殘留及表面污染物,確保硅片表面潔凈度滿足后續研磨、拋光工序要求。此環節需匹配切割工藝選擇合適的清洗參數,避免過度清洗導致表面損傷或清洗不足殘留雜質。

當前行業技術演進聚焦于金剛線切割技術的深化應用,該技術采用金剛石微粉涂覆鋼線,在切割速度、單片耗材成本及厚度均勻性方面顯著優于傳統砂漿線切割,合格率大幅提升。


未來,隨著300mm硅單晶切割需求的增長,金剛線系統將進一步適配大直徑加工,同時干式切割工藝的探索有望減少廢水處理成本,推動硅切片加工向綠色、智能方向持續升級。
