無人機技術的迅猛發展正在深刻改變現代軍事偵察、精確打擊以及民用領域的作業模式。隨著任務譜系的不斷拓展和服役環境的日益復雜化，新一代無人機對飛行性能、續航能力和環境適應性提出了更高的要求。從高空長航時戰略偵察無人機到高速隱身無人作戰飛機，從艦載垂直起降無人機到高原邊境巡邏無人機，不同的應用場景對動力系統的性能需求呈現出多元化、極端化的特點。

一、無人機技術發展趨勢與燃油系統面臨的挑戰

在這一技術背景下，燃油系統作為無人機動力裝置的重要組成部分，其工作可靠性直接影響發動機的運行效率和飛行安全。與傳統有人駕駛飛行器相比，無人機燃油系統面臨更為嚴峻的技術挑戰：首先，無人機在執行長航時任務時，燃油系統需要在寬工況范圍內保持穩定供油能力，這對燃油泵的流量-壓力特性提出了更高的要求；其次，無人機在高機動飛行狀態下，燃油系統需承受較大的過載和姿態變化，增壓泵必須具備良好的抗過載能力和入口吸入性能；再次，無人機在高原、極地等極端環境服役時，燃油系統需適應低氣壓、低溫等復雜工況，增壓泵的空化性能和低溫啟動性能成為關鍵技術指標。

1.1 燃油增壓泵在飛行器燃油系統中的核心優勢

燃油增壓泵是飛行器燃油系統的關鍵動力元件，其主要功能是在發動機燃油主泵前端建立穩定的入口壓力，向發動機主燃油泵供給連續、穩定的帶壓燃油。從系統功能角度分析，燃油增壓泵在飛行器燃油系統中的核心優勢體現在以下幾個方面：

保障發動機燃油主泵的運行效率與穩定性是增壓泵的首要功能。發動機燃油主泵通常采用齒輪泵或柱塞泵結構，這類容積式泵對入口壓力較為敏感。若入口壓力過低，泵的容積效率下降，嚴重時會產生汽蝕現象，導致供油中斷；若入口壓力波動過大，則會影響發動機燃燒室的供油穩定性。燃油增壓泵的引入能夠在主泵入口建立穩定的壓力環境，確保主泵在全工況范圍內保持較高的容積效率和穩定的輸出特性。

提升燃油系統的抗過載能力和適應性是增壓泵的另一重要優勢。在高機動飛行條件下，燃油箱內的燃油會發生劇烈晃動，可能導致燃油泵入口吸油不暢。增壓泵通常安裝在燃油箱底部或燃油系統低點位置，具備良好的吸入能力和抗過載性能，能夠有效克服燃油晃動對供油連續性的影響，保證在苛刻飛行條件下的供油安全。

此外，燃油增壓泵還承擔著改善燃油系統熱管理能力的功能。隨著無人機動力系統功率密度的不斷提升，燃油作為發動機的冷卻介質承擔著越來越重要的熱管理功能。增壓泵不僅為發動機主泵供油，還驅動燃油在燃油-滑油熱交換器中循環，帶走滑油系統和發動機附件的熱量。增壓泵的流量特性和壓力特性直接影響燃油系統的熱交換能力，進而影響整個動力系統的熱平衡狀態。

1.2 高性能增壓泵研制的技術需求

近年來，隨著無人機服役環境的復雜性和續航能力的持續提升，對燃油增壓泵的性能提出了更高要求。傳統的數值模擬和理論分析方法受限于模型簡化和邊界條件假設，難以準確預測增壓泵在實際工況下的綜合性能表現。增壓泵的性能受多種因素的耦合影響，包括工作介質特性、密封結構形式、加工裝配精度、材料匹配性等，這些因素的相互作用使得單純依靠仿真分析難以滿足高性能增壓泵研制的需求。

因此，開發一套能夠模擬真實工作環境、具備精確測量能力和工況調節能力的燃油系統增壓泵性能測試系統，成為研制高性能無人機用增壓泵的重要支撐手段。一套完善的測試系統應具備以下功能：能夠模擬不同的入口壓力條件和環境溫度工況；能夠精確測量增壓泵的流量、壓力、溫度、轉速、功率等性能參數；能夠?qū)崿F(xiàn)對出口壓力的閉環控制，模擬不同的工作點；能夠?qū)崟r采集、處理、顯示和存儲測試數據；具備良好的用戶交互界面和自動化測試能力。

二、無人機燃油系統增壓泵性能測試系統

2.1 測試系統核心構造

無人機燃油系統增壓泵性能測試系統主要由機械液壓部分和測控系統兩大部分構成。機械液壓部分包括模擬油箱、被測增壓泵、驅動電機、比例調節閥、管路系統及輔助元件；測控系統包括傳感器單元、信號調理模塊、多功能數據采集卡、計算機及上位機測控軟件。

模擬油箱是測試系統的重要組成部分，其功能是模擬無人機實際燃油箱的工作環境。模擬油箱采用不銹鋼材料制造，內部設有隔板以抑制燃油晃動，油箱頂部設有通氣口和液位傳感器，底部設有出油口與增壓泵入口連接。為模擬不同飛行高度下的油箱壓力條件，模擬油箱可配置壓力調節裝置，實現對油箱內氣壓的控制。

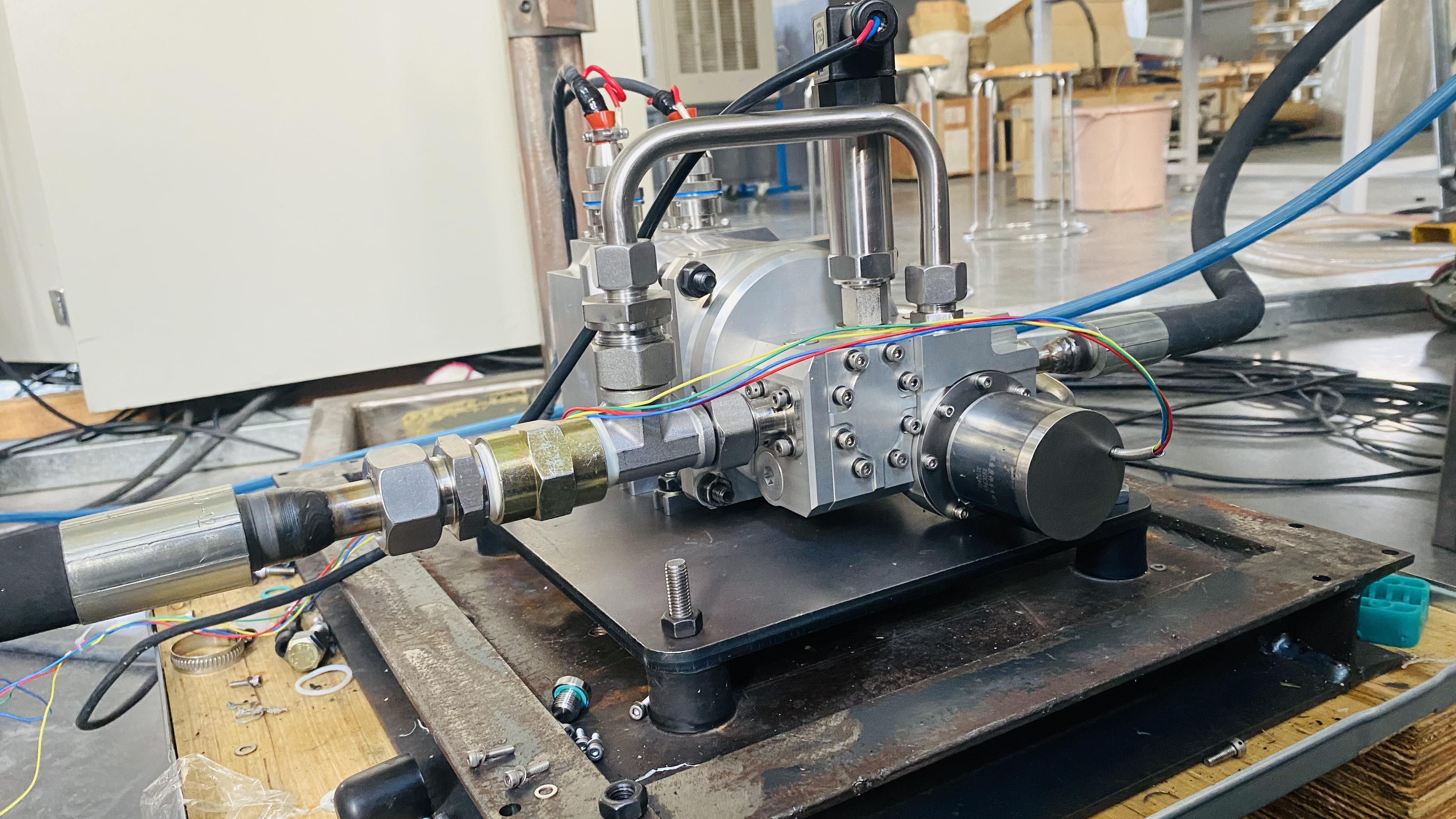

被測增壓泵是測試系統的核心對象。本系統適配的增壓泵類型主要為離心式燃油增壓泵，該類泵具有結構簡單、工作可靠、性能穩定等特點，已成為飛行器燃油系統增壓泵的主流結構形式。被測增壓泵通過專用夾具安裝在測試臺上，入口與模擬油箱出油口連接，出口與測試管路連接。

驅動電機為被測增壓泵提供動力輸入。根據增壓泵的功率和轉速需求，選用高性能交流伺服電機或變頻調速電機，通過聯軸器與增壓泵連接。電機控制系統接收上位機指令，實現對電機轉速的精確調節，模擬不同工況下的轉速條件。

比例調節閥是實現增壓泵出口壓力調節的關鍵執行元件。選用的比例閥其控制信號為0~10V，通過改變閥口開度調節管路阻力特性，從而改變增壓泵的工作點。比例閥具有響應速度快、調節精度高、線性度好等優點，能夠滿足增壓泵性能測試過程中對出口壓力動態調節的需求。

管路系統連接測試系統的各組成部分，包括吸油管路、壓力管路和回油管路。管路材料選用耐腐蝕、耐高壓的不銹鋼管，管路內徑根據流量需求設計，以保證流動阻力滿足測試要求。管路中設置有截止閥、單向閥、過濾器等輔助元件，用于控制油路通斷、防止回流和保證油液清潔度。

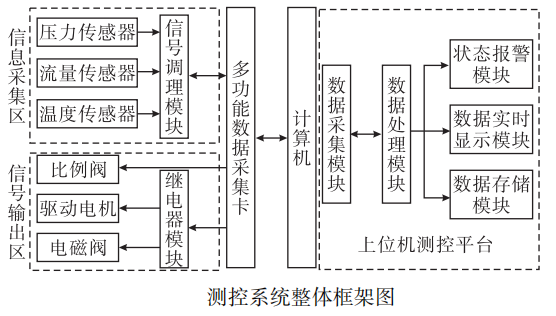

2.2 測試系統整體框架

測試系統的整體框架設計遵循模塊化、可擴展性和可靠性原則，采用分層架構思想，由傳感器層、信號調理層、數據采集層、控制執行層和用戶交互層五個層級構成。

傳感器層負責獲取被測增壓泵運行過程中的各類性能參數。主要包括壓力變送器測量增壓泵出口壓力、渦輪流量計測量出口流量、鉑電阻溫度傳感器測量介質溫度、液位傳感器監測模擬油箱液位以及驅動電機的電壓、電流傳感器用于計算輸入功率。

信號調理層對傳感器輸出的原始信號進行處理，以減小外界干擾對測量精度的影響。需選用隔離式安全柵，將傳感器輸出的4~20mA電流信號轉換為1~5V電壓信號，同時實現輸入與輸出之間的電氣隔離，提高系統的抗干擾能力和安全性。

數據采集層以多功能數據采集卡為核心，完成傳感器信號的采集和控制信號的輸出。選用某型多功能數據采集卡，該卡具備16個12位單端模擬輸入通道，采樣率150ks/s；2路12位模擬輸出通道；8路TTL電平數字輸入通道和8路TTL電平數字輸出通道。USB接口即插即用的特性使得系統具有良好的便攜性和靈活性。

控制執行層接收上位機指令，通過驅動元件實現對測試工況的調節。主要包括比例閥控制器、電機控制器、固態繼電器板卡等，用于調節閥口開度、電機轉速以及控制電磁閥的通斷。

用戶交互層基于LabVIEW軟件平臺開發的上位機系統，提供人機交互界面，實現測試參數設置、測試過程監控、數據實時顯示、數據存儲與管理等功能。用戶可通過交互界面設定測試工況參數，實時觀察壓力、流量、溫度等參數的變化曲線，并可對測試數據進行導出和分析處理。

2.3 測試系統主要功能作用

基于上述架構設計的無人機燃油系統增壓泵性能測試系統，具備以下主要功能：

性能參數采集功能。系統能夠?qū)崟r采集被測增壓泵在不同工況下的出口壓力、出口流量、介質溫度、油箱液位、電機轉速、電機功率等性能參數。通過多功能數據采集卡的高精度模數轉換，確保采集數據的準確性和實時性。

工況條件調節功能。系統能夠根據預設的測試工況，自動調節增壓泵的工作狀態。通過PID控制算法調節比例閥開度，實現對增壓泵出口壓力的閉環控制；通過電機驅動器調節電機轉速，模擬不同的工作轉速條件；通過電磁閥控制油路切換，實現不同管路配置的自動切換。

數據處理與存儲功能。系統對采集到的原始數據進行濾波處理和工程值轉換，獲得真實的物理量值。測試數據按照預設的格式自動存儲到本地計算機，支持多種數據格式輸出，為后續的增壓泵性能分析和結構優化提供數據支撐。

數據顯示與監控功能。系統提供直觀的用戶界面，以數值、圖表、曲線等多種形式實時顯示測試過程中的各項參數變化。系統還具備超限報警功能，當測試參數超出安全范圍時，自動觸發聲光報警并采取保護措施，確保測試安全。

自動化測試流程功能。系統支持預設測試流程的自動執行。用戶可根據測試需求，預先設定工況點序列和測試條件，系統自動按照設定流程完成整個測試過程，大大提高了測試效率和結果的可重復性。

三、測試系統硬件設計與實現

3.1 數據采集與控制系統硬件架構

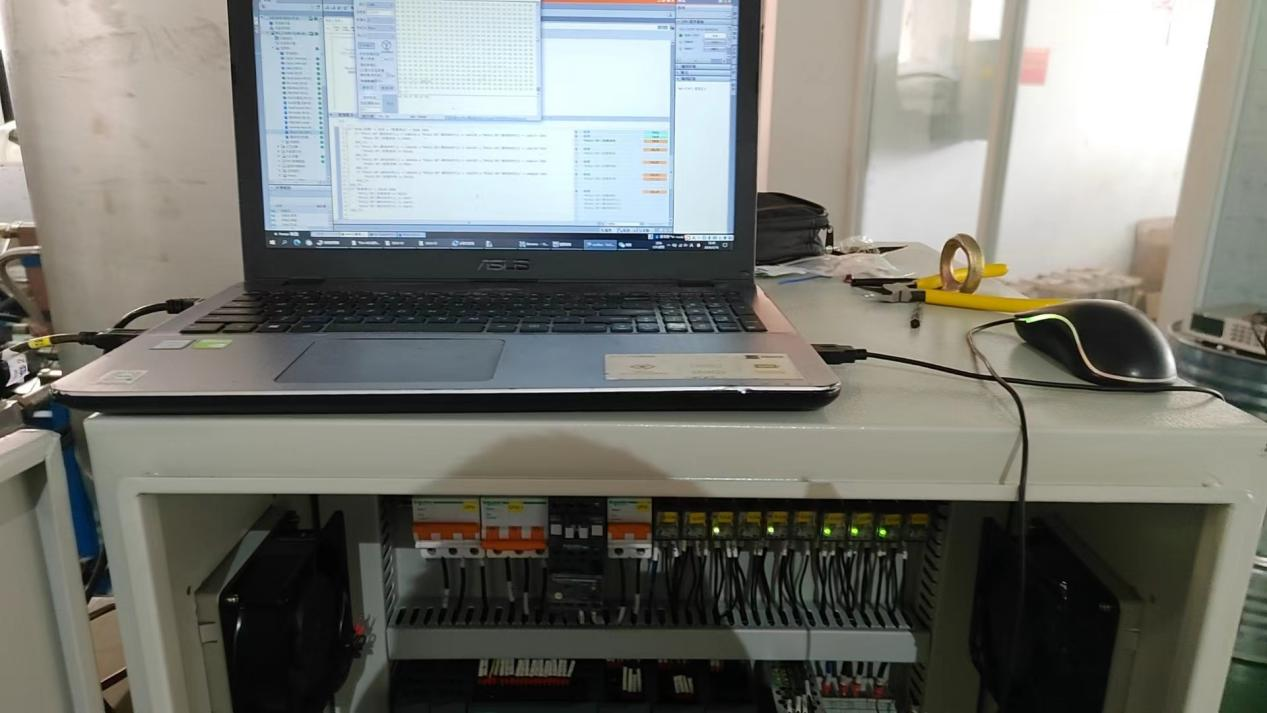

測試系統的硬件設計以數據采集與控制為核心，采用基于USB總線的外部采集架構，具有結構緊湊、安裝便捷、擴展靈活等特點。硬件系統主要由多功能數據采集卡、信號調理模塊、繼電器控制模塊、傳感器組件、執行元件及工控機構成。

多功能數據采集卡作為連接傳感器與計算機的橋梁。該卡模擬輸入通道16路單端，12位分辨率，最大采樣率150kS/s；模擬輸出通道2路，12位分辨率；數字輸入輸出通道各8路。多功能數據采集卡采用總線供電方式，無需外部電源，簡化了系統布線。該卡還內置了FIFO緩沖區，支持連續采集模式，確保數據采集的連續性和完整性。

信號調理模塊選用隔離式安全柵，實現傳感器信號與采集卡之間的電氣隔離和信號匹配。安全柵將傳感器輸出的4~20mA電流信號轉換為1~5V電壓信號，與采集卡輸入范圍匹配，同時實現輸入與輸出之間的電氣隔離，有效阻斷共模干擾和地環路干擾。

繼電器控制模塊選用某型固態繼電器板卡，用于執行元件的驅動控制。固態繼電器具有無觸點、無火花、響應速度快、壽命長等優點。繼電器板卡接收數據采集卡輸出的TTL電平信號，通過光電隔離驅動固態繼電器通斷，控制電磁閥等元件的狀態。對于驅動電機等大功率設備，采用兩級驅動方式實現電機電源的通斷控制。

工控機作為測試系統的控制核心，選用工業級計算機，具備良好的抗振性和環境適應性。工控機配置高性能處理器和大容量內存，確保數據采集、PID計算、圖形顯示等任務的高效運行，預裝Windows操作系統和LabVIEW開發環境。

3.2 傳感器選型與執行元件配置

傳感器選型直接決定測試系統的測量精度和可靠性。壓力測量傳感器選用某通用型壓力變送器，測量范圍0~1MPa，輸出信號4~20mA，精度等級0.25%FS。流量測量傳感器選用某型渦輪流量計，測量范圍60~600L/h，精度等級0.5級。溫度測量傳感器選用鉑電阻溫度傳感器Pt100，測量范圍-40~120℃，精度等級B級。液位測量傳感器選用投入式液位變送器，量程0~1m，用于監測模擬油箱液位，當液位低于安全值時系統自動報警。

執行元件配置方面，選用的電動比例閥需達到控制信號0~10V DC，響應時間≤2s，用于調節增壓泵出口壓力。驅動電機選用交流伺服電機系統，額定功率2.2kW，調速范圍0~4000r/min，轉速控制精度±0.1%，電機控制器接收0~10V模擬量信號實現轉速調節。

3.3 信號調理與電氣連接設計

信號調理與電氣連接設計是保證測試系統可靠運行的關鍵環節。模擬量信號處理方面，傳感器輸出的4~20mA電流信號經過安全柵轉換為1~5V電壓信號后，接入多功能數據采集卡的模擬輸入通道。安全柵采用獨立24V電源供電，輸入輸出之間采用光電隔離技術，有效阻斷了傳感器側可能引入的共模干擾。

數字量信號處理方面，數據采集卡的數字輸出通道輸出TTL電平信號，通過光電隔離模塊控制固態繼電器板卡。這種隔離方式確保了數據采集卡與外部功率回路之間的電氣隔離，保護采集卡免受干擾和沖擊。

電源系統設計方面，測試系統采用多路隔離電源供電方案。24V DC電源選用開關電源模塊，對于傳感器供電采用單獨的高精度穩壓電源，保證供電電壓的穩定性。電源輸入端設置濾波器和浪涌保護器，抑制電網干擾和雷擊沖擊。接地系統采用單點接地方式，將信號地、功率地、保護地分開設置，有效減小了地環路干擾和共阻抗耦合干擾。

四、測試系統軟件設計與實現

4.1 上位機軟件總體架構

測試系統上位機軟件基于LabVIEW開發平臺設計，采用模塊化編程思想，將系統功能劃分為相對獨立的子模塊，通過主控程序統一調度。LabVIEW作為圖形化編程語言，具有開發效率高、用戶界面友好、硬件驅動豐富等優點，特別適合測控類系統的軟件開發。

上位機軟件的總體架構采用分層設計，從上到下依次為用戶界面層、業務邏輯層、數據訪問層和硬件驅動層。用戶界面層負責人機交互；業務邏輯層實現測試流程控制、數據處理、PID算法等核心功能；數據訪問層負責數據存儲和文件管理；硬件驅動層通過DAQNavix控件與USB-4711采集卡通信，實現數據采集和控制輸出。

軟件功能模塊劃分為五大功能模塊：初始化模塊、信號采集與輸出模塊、PID控制算法模塊、數據存儲模塊和數據顯示模塊。各模塊之間通過全局變量和功能函數進行數據交換，模塊之間耦合度低，便于系統的維護和功能擴展。

4.2 軟件功能模塊設計

初始化模塊負責系統啟動時的參數配置和硬件狀態檢查。模塊讀取配置文件中的系統參數，調用硬件驅動函數初始化采集卡，檢測各傳感器和執行元件的連接狀態，初始化顯示界面。初始化完成后，系統進入待測試狀態。

信號采集與輸出模塊是實現數據采集和控制輸出的核心模塊。該模塊可實現與采集卡的數據交互，設定采樣通道、采樣率、輸入范圍等參數，啟動采集任務。采集到的原始數據轉換為工程值后供其他模塊使用。信號輸出功能根據控制算法的計算結果，輸出0~10V電壓信號控制比例閥開度，輸出TTL電平信號控制電磁閥和驅動電機的啟停。

信號處理子模塊對采集到的傳感器信號進行數字濾波處理，通過LabVIEW中的濾波器子，用戶可根據測試需求設置濾波器階數和截止頻率，在保留有用信號的同時衰減高頻噪聲。

PID控制算法模塊是實現增壓泵出口壓力閉環控制的核心。PID控制算法根據壓力設定值與實測值的偏差，計算控制輸出量，調節比例閥開度，使出口壓力穩定在目標值。系統采用增量式PID控制算法，具有計算量小、抗積分飽和能力強等優點。通過整定PID參數，可獲得良好的動態響應特性和穩態控制精度。

數據存儲模塊負責將測試過程中的數據保存到計算機硬盤。模塊支持多種數據存儲格式，包括文本文件格式、電子表格格式等。存儲內容包括測試時間、工況參數、壓力、流量、溫度、轉速、功率等關鍵參數。模塊還具備數據導出功能，便于后續分析處理。

數據顯示模塊基于LabVIEW的圖形控件實現測試數據的可視化展示。數值顯示控件實時顯示當前各參數的數值；波形圖表控件以曲線形式顯示參數隨時間的變化趨勢；XY圖控件顯示壓力-流量特性曲線。顯示界面還設置了報警指示燈，當參數超出設定范圍時觸發報警。

4.3 用戶界面設計

用戶界面遵循簡潔、直觀、易操作的設計原則，采用選項卡式布局。主界面包含參數設置區用于設置測試工況參數；實時數據顯示區以數值和儀表盤形式顯示當前參數；波形圖表區以曲線形式顯示壓力和流量的實時變化；狀態指示區顯示系統運行狀態和報警信息；控制按鈕區包含開始、停止、數據保存等功能按鈕。

參數配置界面用于設置系統工作參數，包括采集通道配置、PID參數配置、報警閾值配置、測試流程配置等，支持參數的保存和加載功能。數據管理界面提供歷史數據查詢和管理功能，支持測試曲線的對比顯示，便于對不同增壓泵或不同工況下的性能進行比較分析。

五、測試系統性能驗證與分析

5.1 試驗件與試驗工況

為驗證所設計的無人機燃油系統增壓泵性能測試系統的功能和有效性，選用某型離心泵作為被測試驗件開展性能測試驗證試驗。該型離心泵適用于無人機燃油系統增壓應用，設計流量范圍為100~150L/h，設計壓力范圍為80~450kPa。

試驗介質選用RP-3航空煤油，試驗過程中介質溫度控制在25±5℃范圍內，以排除溫度變化對燃油粘度和泵性能的影響。試驗工況設置六個壓力目標值，分別為85kPa、150kPa、220kPa、300kPa、370kPa和440kPa，覆蓋增壓泵從低負荷到高負荷的完整工作范圍。在每個工況點，通過PID控制算法調節比例閥開度，使出口壓力穩定在目標值。

5.2 壓力控制精度驗證

在六個設定工況點下分別進行壓力控制精度驗證試驗，記錄壓力實測值與設定值的偏差。試驗結果表明，在85~440kPa的工況范圍內，被測增壓泵出口實測壓力最大誤差不超過2%。在低壓力工況點和高壓力工況點，壓力控制誤差相對較大，但均未超過2%的指標要求；在中壓力工況點，控制精度更高，誤差控制在1%以內。基于PID算法的閉環控制系統具有良好的穩態控制精度，能夠滿足增壓泵性能測試的要求。

5.3 不同工況下增壓泵性能特性分析

基于測試系統獲得的不同工況點下的壓力和流量數據，繪制被測增壓泵的壓力-流量特性曲線。試驗結果表明，隨著被測增壓泵出口壓力的降低，其輸出流量逐漸增加。在440kPa高壓力工況點，出口流量約為107.7L/h；在85kPa低壓力工況點，出口流量增至149.7L/h。這一變化趨勢與被測增壓泵的工作性能曲線一致，符合離心泵的基本特性。試驗過程中記錄的驅動電機電流和功率參數隨出口壓力增加而增大，為增壓泵效率計算提供了依據。

5.4 系統功能完整性驗證

對測試系統的各項功能進行了驗證。信號采集功能穩定，無丟幀和異常跳變現象；數據處理功能有效抑制高頻噪聲，曲線平滑度改善；數據顯示功能實時準確，無卡頓延遲；數據存儲功能完整保存測試數據，無丟失錯位；報警保護功能在模擬故障狀態時及時觸發并執行保護動作。綜合驗證結果表明，所設計的測試系統各項功能均能正常工作，滿足增壓泵性能測試的需求。

六、結論與展望

6.1 技術突破與工程應用價值

本測試系統的研制實現了高精度壓力閉環控制技術的應用，采用增量式PID控制算法，控制誤差小于2%，為增壓泵性能測試提供了準確的工況條件。模塊化的軟硬件架構設計便于系統的維護、升級和功能擴展。綜合化的數據管理能力為增壓泵性能分析和結構優化提供完整的數據支撐。

本測試系統為無人機燃油系統高性能增壓泵的研制提供了可靠的實驗平臺，支撐增壓泵的性能評估、結構優化和可靠性驗證工作；可應用于增壓泵的出廠檢驗和合格性測試；為無人機燃油系統的綜合性能提升提供技術支撐，服務于我國無人機裝備的發展需求。

6.2 未來技術發展方向

未來可以在以下方向開展進一步研究：擴展測試功能，在現有穩態性能測試基礎上增加瞬態特性測試和環境模擬功能；提高測試精度和自動化水平，采用更高精度傳感器，優化控制算法，完善自動化測試流程；引入智能化數據分析技術，結合機器學習實現性能評估和故障診斷；構建遠程測試與數據共享平臺，實現異地測試和遠程監控，積累性能數據支撐產品研發。

綜上所述，本文介紹的無人機燃油系統增壓泵性能測試系統已具備良好的功能和性能，能夠滿足當前高性能增壓泵研制的測試需求，為無人機燃油系統技術的發展提供了有力支撐。
