概述：

PC0805系列是新一代單相無刷直流電機（BLDC）一體式可編程控制器。與其它產品不同，PC0805系列集成了速度閉環控制模式。與開環速度控制方法相比，速度閉環功能的加入極大地改善了長期應用中因生產偏差或負載變化引起的風扇速度波動問題，顯著提高了風扇應用系統的一致性。程序化的軟切換功能和負電流抑制功能有效減少了電機旋轉過程中對電源的能量回饋，從而顯著提升了芯片的靜音性能。程序化的軟啟動功能有效減少了電機啟動時的線圈電流過沖，客戶可以配置軟啟動參數，以獲得最佳的啟動扭矩、聲音和安全狀態。PC0805集成了可測試性設計（DFT）功能，并按照汽車級封裝工藝（-Q產品）進行設計，有效保證了芯片測試和封裝的可靠性，目標是在現場實現零PPM（百萬分之一）故障率。芯片在整個驅動過程中集成了多種保護功能，包括過壓保護、過流保護（OCP）、欠壓鎖定（UVLO）、轉子死鎖保護、熱關斷、限流保護以及線圈能量回饋保護?？蛻艨蛇x擇三種封裝類型，包括SOP-8F、FTSOT23-6F和DFN3030-10L（TDFN3030-10L）封裝。

特點:

? AECQ-100 1級（-Q產品）

?輸出電流高達600mA

?寬輸入電壓范圍：3.5V~32V

?一體式單相無刷直流電機控制系統。

?嵌入式高靈敏度霍爾傳感器（±10GS）。

?集成功率MOSFET：1Ω（HS+LS）。

?寬PWM輸入頻率范圍：100Hz至100kHz。

?可編程開環或閉環速度控制選擇。

?可編程正弦波和方波輸出控制

?可編程速度曲線控制。

?可編程軟切換角度控制。

?可編程提前角度控制。

?可編程旋轉方向選擇

?可編程軟啟動功能控制。

?可編程鎖定保護關閉時間控制。

?可編程FG輸出控制。

?可編程最小輸出控制。

?可編程電流限制保護。

?內置過壓保護（22V或35V）

?內置過流保護。

?內置電流限流保護。

?內置過壓保護。

?內置欠壓保護。

?內置芯片鎖保護和自動重啟功能。

?內置過熱保護功能。

? -40°C至+125°C工作溫度范圍。

?符合RoHS標準且無鹵素。

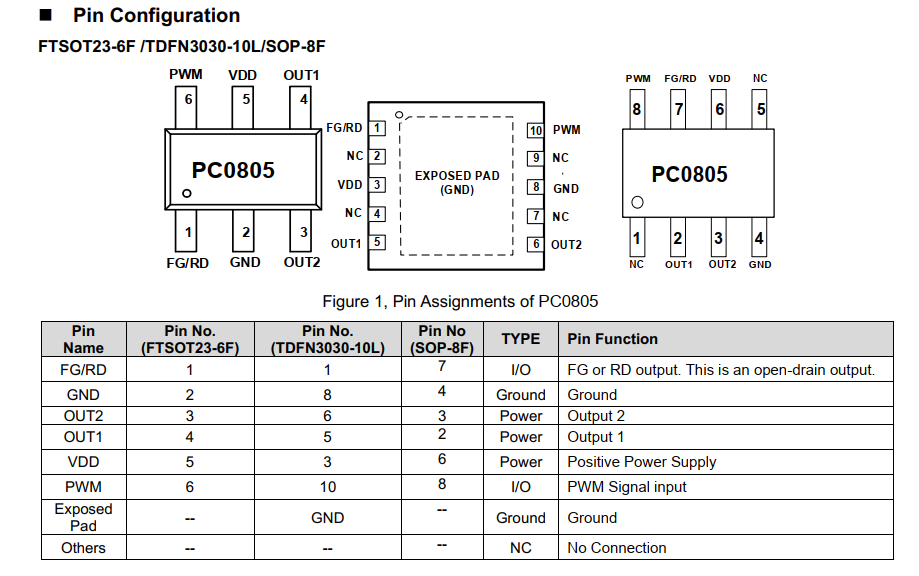

?提供SOP-8F、FTSOT23-6F和DFN3030-10L（TDFN3030-10L）封裝

應用范圍:

?自動冰箱/座椅/ECU/LED/無線充電器冷卻風扇驅動器

?服務器/PC/冰箱/電源冷卻風扇驅動器。

?單線圈無刷直流電機控制。
