■ 前言

門座式起重機作為港口作業流程中的核心裝卸設備，其控制與監控系統的通信質量直接影響裝卸效率和作業安全。工業無線通訊設備為港口裝卸業務的智能化升級提供了可靠、穩定的通訊保障。

■ 項目背景

本項目旨在為業主構建一套高可靠的無線通信鏈路，以連接2個碼頭泊位上的4臺門機與監控調度室。系統需滿足實時傳輸門機運行狀態、故障信號及作業監控畫面的通訊數據需求。經衛星地圖勘測，通信鏈路距離約為800米，且傳輸路徑中存在樓宇建筑遮擋，屬于典型的非視距傳輸場景，對信號的穿透力與穩定性提出了挑戰。

鑒于門機作業移動范圍大，傳統有線方案受物理連接限制，線纜易磨損斷裂，導致運維成本高昂且維護困難。因此，業主決定摒棄有線部署，采用無線方式建立通訊鏈路，以解決物理線纜帶來的固有缺陷。

■ 項目難點

項目地處港口碼頭，無線通信設備需抵御多重嚴苛挑戰：一方面，需克服港口強電磁干擾、門機動態作業遮擋及高鹽霧、強振動等惡劣工況，解決由此引發的信號延遲及鏈路不穩定問題；同時，系統需承載高清視頻傳輸任務，大帶寬需求進一步增加了無線部署的難度。另一方面，鑒于數據安全性與穩定性的高標準要求，為防范數據泄露、篡改及非法接入風險，提升抗干擾能力，切實保障控制指令與監控?cái)?shù)據安全，方案沿用全數字加密無線傳輸技術，構建端到端的安全防護體系。

■ 無線解決方案

經了解，碼頭調度監控室的功能為監控現場門機的工作畫面，以及通過西門子S7-200Smart PLC向碼頭泊位2臺門機下發控制指令并匯聚運行狀態數據，從而也能起到遠程排查故障的作用。門機端的核心控制為西門子S7-200Smart PLC，其他設備為多個方位的攝像頭數據畫面。

碼頭現場復雜作業環境及各泊位門機至調度控制室距離不一（最遠達1000米）的通訊要求，技術團隊決定采用一體式工業以太網無線通訊終端，為兩個泊位分別部署兩套“1主2從”基于Profinet協議下的無線通訊系統，實現遠程實時管控和監控畫面實時傳送功能。

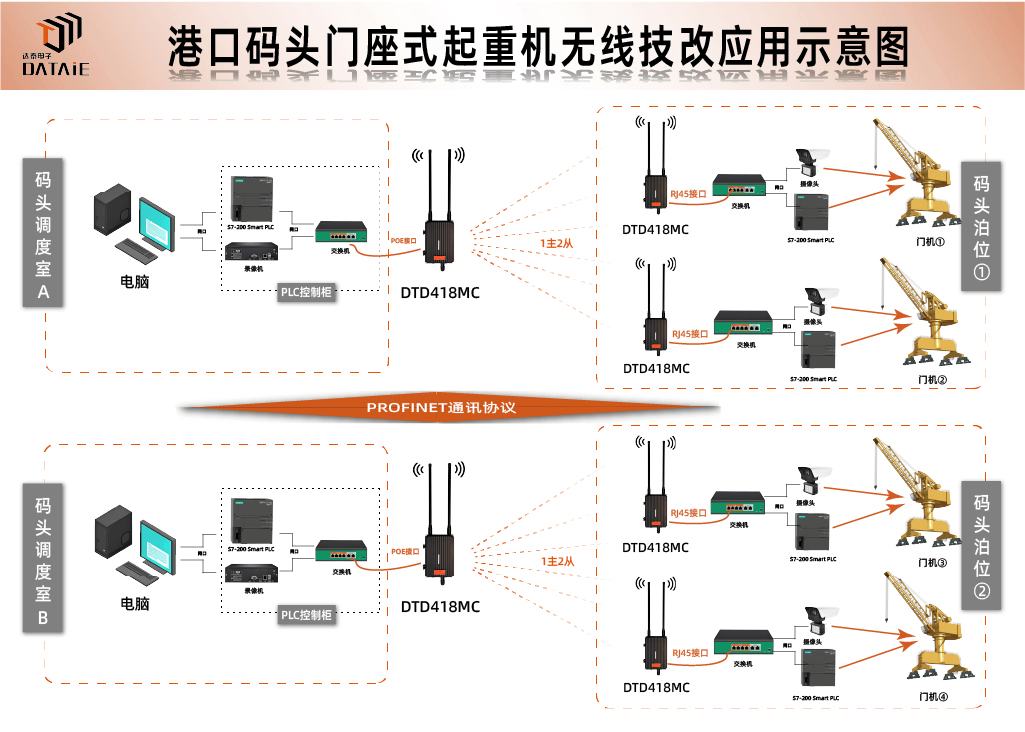

無線通訊方案示意圖 ▼

系統優化設計

本方案所有PLC無線通訊終端采用戶外型設計，防塵等級IP68，無線傳輸距離2KM。摒棄傳統遠距離采用定向傳輸方式，采用全向天線，使現場安裝更為簡單。基于全數字加密無線傳輸系統，同時確保了無線通訊鏈路的強抗干擾能力和數據安全性。

工作人員可在調度監控室實時監控門機運行狀態、下發控制指令并查看作業視頻畫面，實現門機遠程管控與作業可視化，助力企業完成門座式起重機無線改造，提升作業效率與安全性。

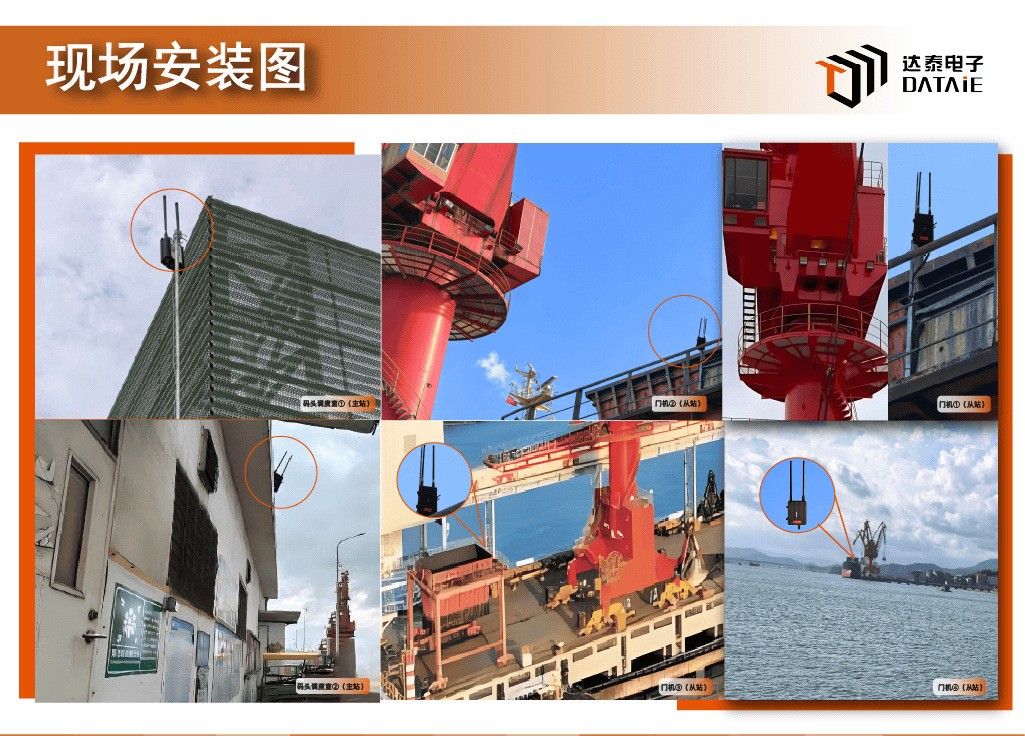

■ 現場應用展示
