全兼容·真實時·穩如磐石：EtherCAT轉Modbus網關賦能醫藥高端制造

一、背景：MODBUS RTU 與 EtherCAT 協議簡介

要理解網關的作用，首先需要明確這兩種協議的差異：

- MODBUS RTU：

- 特點：串行通信（RS485），主從結構，一主多從。簡單、開放、成本低，但效率低（半雙工）、實時性差（毫秒級），數據包有間隔要求，不支持自動拓撲。

- 地位：傳統工業現場的事實標準，變頻器、儀表等大量存量設備標配。

- EtherCAT：

- 特點：工業以太網實時協議，“工控以太網”賽道的速度冠軍。報文在從站設備中“邊飛邊處理”（On the Fly），延遲微秒級，刷新頻率千赫茲級，支持多種拓撲。

- 地位：高端自動化、運動控制、機器人領域的首選。

網關的核心作用：讓原本只懂“慢速、串行”Modbus的變頻器，能無縫接入“高速、實時”的EtherCAT控制系統。

二、疆鴻智能JH-ECT002 在變頻器中的應用價值

在變頻器控制場景中，該網關主要解決“實時性”與“數據量”的矛盾。

- 典型應用模式：EtherCAT主站（如倍福、歐姆龍、匯川PLC） → JH-ECT002網關 → 多臺Modbus-RTU變頻器（掛載在網關的RS485口）。

- 關鍵技術點：

- 數據映射：網關將Modbus的保持寄存器（如頻率設定、電流反饋）映射為EtherCAT的周期性過程數據對象。

- 同步控制：網關作為Modbus主站，以輪詢方式（通常5-20ms周期）采集/下發變頻器數據，再與EtherCAT總線周期同步。

- 痛點解決：避免了EtherCAT主站直接寫Modbus帶來的高延遲和非確定性。

三、項目案例：醫藥制劑無菌灌裝生產線

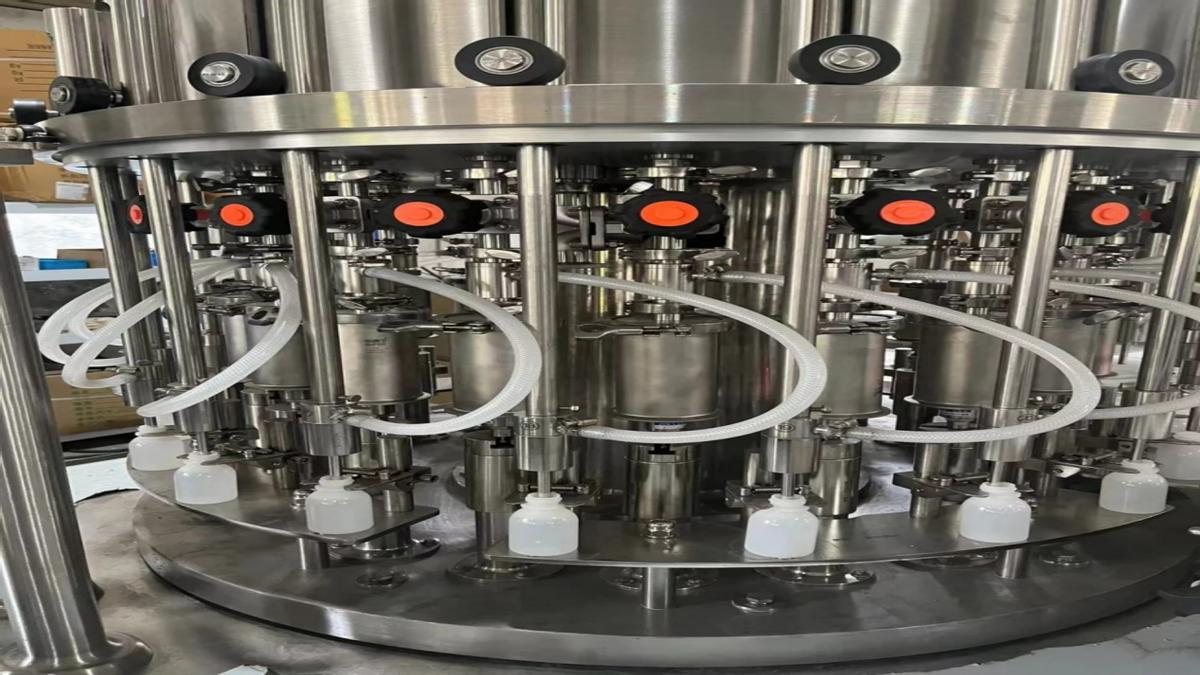

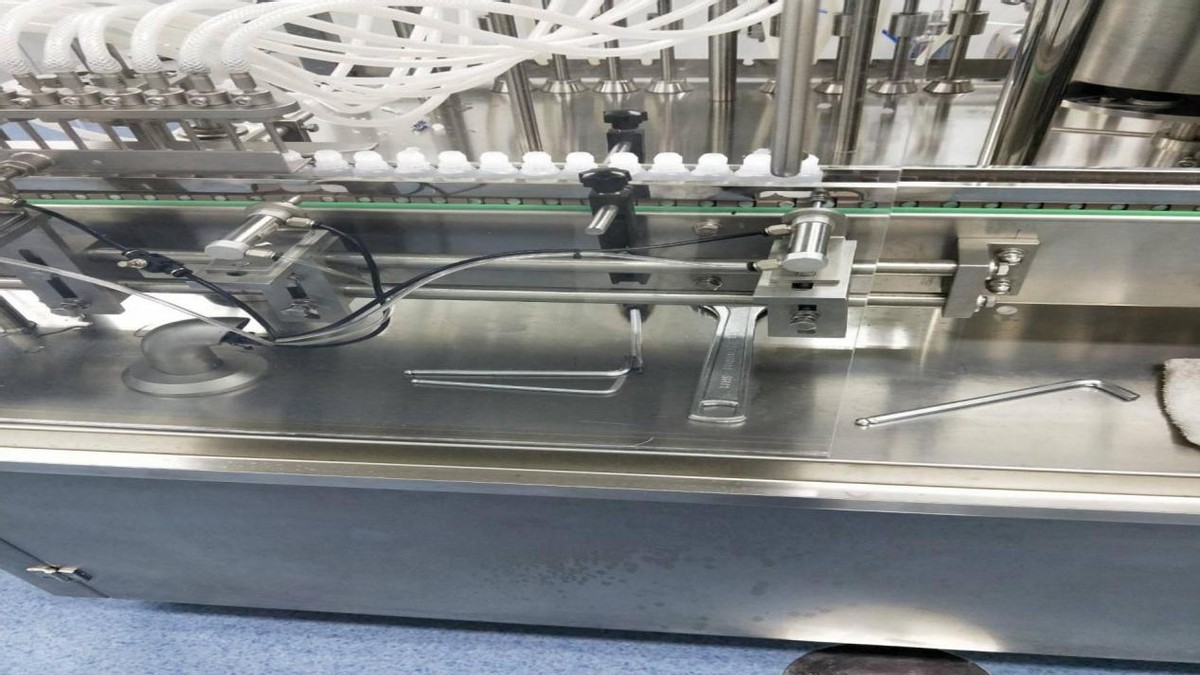

某制藥企業有一條眼藥水無菌灌裝線，灌裝精度要求±0.5ml，生產速度需達到120瓶/分鐘，涉及6臺灌裝泵變頻器和4臺輸送帶變頻器。

1. 實施前現狀（痛點）

- 原有架構：西門子S7-1200 PLC（僅支持Modbus RTU） → RS485總線 → 10臺變頻器。

- 核心問題：

- 丟幀與延遲：由于485總線輪詢，整個刷新周期約150ms。高速灌裝時，位置跟蹤不準，偶爾出現瓶口與灌裝頭錯位，導致藥液浪費。

- 同步性差：輸送帶與灌裝泵啟停不同步，造成“堆瓶”或“空灌”。

- 故障恢復慢：一旦某臺變頻器報警，總線需等待超時，全線急停。

2. 實施內容（改造方案）

- 核心設備：疆鴻智能JH-ECT002 網關 + 支持EtherCAT的CODESYS軟PLC（替換原西門子）。

- 連接拓撲：

- PLC（EtherCAT主站） → JH-ECT002（EtherCAT從站，Modbus主站） → RS485總線 → 10臺變頻器。

- 參數配置：

- 網關工作模式：Modbus RTU，9600，8，N，1。

- 數據刷新：網關每10ms輪詢所有變頻器，并在EtherCAT周期（1ms）內將數據打包發送給PLC。

- 關鍵映射：變頻器狀態字（地址40001）映射到EtherCAT輸入；控制字+頻率設定（地址40002-40003）映射到輸出。

電氣參數

◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

◆ 工作環境：-25～55℃,濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm 導軌

◆ 重量：500g

3. 實施前后對比

| 對比維度 | 實施前（純Modbus RTU） | 實施后（JH-ECT002網關） |

| :--- | :--- | :--- |

| 總線周期 | 約150ms | EtherCAT總線周期1ms，網關內部刷新10ms |

| 灌裝同步精度 | ±30ms延遲，偶爾錯位 | <5ms確定性延遲，無錯位 |

| 故障響應 | 單變頻器故障導致總線超時（>1s） | 網關立即上報故障狀態到PLC（<20ms），PLC選擇性停機 |

| 數據吞吐量 | 僅支持速度、啟停等基礎命令 | 可實時讀取電流、電壓、溫度、報警碼等全部運行參數 |

| 產能/廢品率 | 廢品率約0.5%，速度限制在90瓶/分鐘 | 廢品率降至0.08%，速度提升至125瓶/分鐘 |

| 維護性 | 排查故障需逐個檢查變頻器 | 通過EtherCAT總線可遠程監控每臺變頻器詳細狀態 |

4. 現場設備實施細節

- 物理安裝：網關采用DIN35導軌安裝于控制柜內，靠近變頻器。EtherCAT端口（IN/OUT）連接PLC，RS485端子（A/B）連接變頻器，需加終端電阻。

- 配置工具：使用網關自帶網頁配置界面（通過IP訪問）或?qū)Ｓ门渲密浖?，設置Modbus從站地址表、寄存器映射關系。

- PLC編程：在EtherCAT主站配置中，將JH-ECT002識別為標準EtherCAT從站設備，其PDO（過程數據對象）直接作為變量在PLC程序中讀寫。對PLC程序員而言，變頻器變成了“內存變量”，無需再編寫Modbus輪詢代碼。

四、協議轉換網關的廣泛行業應用

除了醫藥行業，此類網關在以下領域也廣泛應用：

1. 汽車制造：焊裝車間大量使用Modbus協議的電阻焊機、變頻器，通過網關接入EtherCAT總線，實現與機器人、AGV的高速協同。

2. 鋰電新能源：涂布機、卷繞機中，需將老式張力控制器（Modbus）與新EtherCAT運動控制系統對接。

3. 物流分揀：交叉帶分揀機中，Modbus協議的變頻驅動滾筒，通過網關接受EtherCAT主站的高速實時調度。

4. 冶金/重工：軋線、起重機上大量存量Modbus設備，升級為EtherCAT總線架構進行數據采集與集中監控。

5. 樓宇/水處理：雖然實時性要求不高，但網關用于將分散的Modbus儀表、閥門統一接入基于EtherCAT的高端SCADA系統。

五、總結

疆鴻智能JH-ECT002 這類EtherCAT轉Modbus網關，本質上是工業互聯中的“協議翻譯官”與“實時加速器”。

- 對技術的價值：它巧妙地解決了“先進實時總線”與“傳統現場總線”的代際鴻溝。既保護了用戶現有Modbus設備的投資，又能將系統性能提升至EtherCAT水平。

- 對醫藥無菌灌裝這類應用的關鍵意義：確定性與同步性是核心。灌裝線上的“滴答”聲背后，是EtherCAT總線微秒級的同步信號，通過網關準確無誤地傳達給了每一個變頻器。JH-ECT002不僅降低了廢品率、提升了產能，更讓產線具備了遠程運維和數據深度分析的能力——這正是制藥行業GMP合規性審計和數據追溯所追求的。

一句話總結：在需要高速、高精度協同的混合協議自動化系統中，EtherCAT轉Modbus網關是成本最優、可靠性最高的“橋梁方案”。而JH-ECT002以其配置靈活、映射表容量大（支持多從站），尤其適合變頻器陣列的集中控制場景。
