當全球工業自動化迎來降本增效的“拐點”，產線賴以“續命”的邏輯正在改變——過去，可靠是為巨頭“氪金”的奢侈品；如今，翼輝的軟冗余方案讓它成為觸手可及的工業“日用品”，讓用戶無需“豪車價”，即可坐享“頭等艙”的保障。

過去半世紀，PLC 沿著“硬件進化”的路徑一路狂奔——從主 CPU 到數千種專用模塊，系統越復雜，替換成本也水漲船高，一度達到初始投入的 3–5 倍。久而久之，“冗余＝堆硬件”成了行業慣性。

在工業自動化領域，可靠性從未像今天這樣與成本效益緊密相連。一次計劃外的停機，不僅意味著生產線的沉默，更是產能、訂單乃至信譽的直接損失。然而，并非所有場景都需要或能夠承擔“不計成本”的全棧硬冗余。

翼輝軟冗余方案，正是面向這片廣闊而真實的需求地帶——為那些對連續運行有要求，同時又必須精打細算、追求靈活部署的中小型項目、離散制造產線及專用設備，提供了一套成熟可靠的“韌性”基石。

翼輝軟冗余方案，精準解決四大核心問題：

1. 破解成本與可靠性的矛盾，提供高性價比的“軟件基石”

我們專注于為那些受限于預算，卻又必須開發高可靠性、具備冗余能力專用 PLC 的廠家與開發者，提供強大、靈活的軟件核心。讓您無需“硬扛”全棧冗余成本，也能為關鍵控制環節構筑堅實防線。

2. 以“硬實時”內核保障關鍵性能，故障切換毫秒級完成

方案基于翼輝自主研發的大型實時操作系統 SylixOS ，并通過同步鏈路冗余技術，確保主備切換在毫秒級完成，足以滿足物流分揀、印刷、軌道交通等領域?qū)B續性的嚴苛要求。

3. 打破硬件綁定，實現靈活擴展與自主開發

翼輝軟 PLC 開發技術的核心優勢在于解耦。它不再依賴于特定硬件，可靈活適配與擴展至更廣泛的 PLC 硬件平臺，讓您能夠根據項目需求，在更多型號上自主實現靈活的冗余功能，掌握核心技術主動權。

4. 部署更便捷，軟件定義，化繁為簡

軟件為核心的方案，使得配置、調試和維護更具彈性，簡化了系統復雜性。冗余功能可通過軟件快速恢復與遷移，極大降低了全生命周期的運維難度與成本。

翼輝信息軟冗余技術能夠以不到硬冗余 1/3 的成本，提供一套“夠用、好用、用得起”的經濟可靠之選，為多樣化的工業場景，注入可靠性與性價比的平衡智慧。

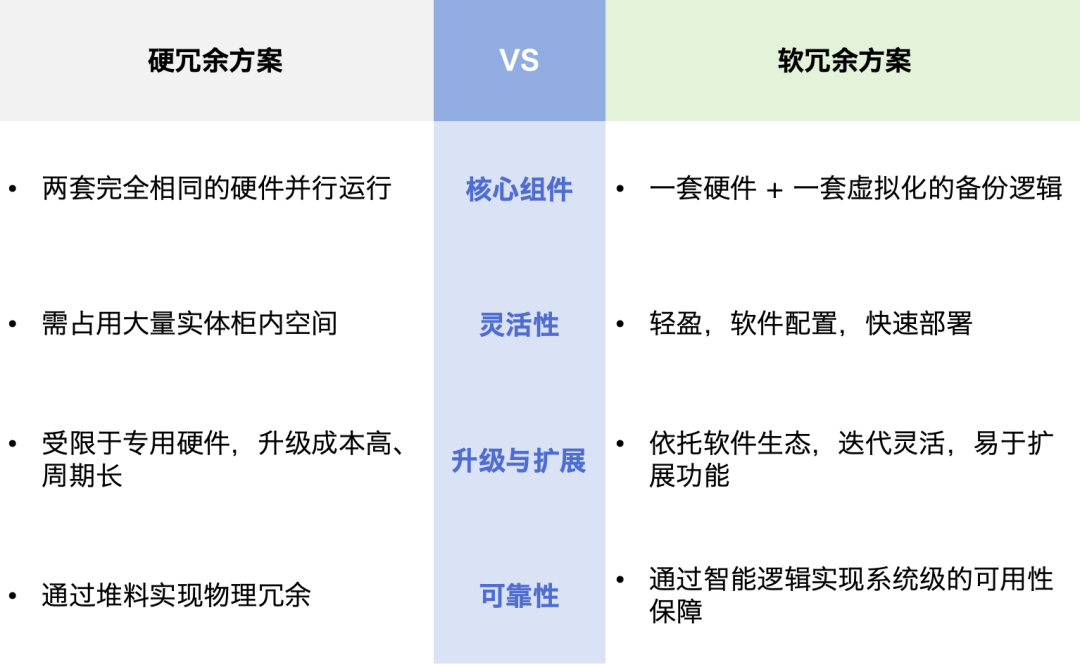

卷到窒息的硬件，為何“軟件定義”

是高性價冗余的另一出路？

翼輝冗余系統無需捆綁專用硬件，基于設備標準的以太網接口即可實現毫秒級高可用切換，在達成媲美高端專用系統性能的同時，顯著降低了冗余的硬件門檻與總體擁有成本。

在此基礎上，系統進一步實現了架構級的靈活性與自主性：冗余邏輯與硬件平臺徹底解耦，支持跨芯片與硬件平臺的平滑遷移，極大減少了系統切換的工作量與風險；同時，用戶可按需定制冗余策略，通過編程靈活定義切換條件、同步與恢復機制，實現與企業流程深度契合的“量體裁衣”式部署。

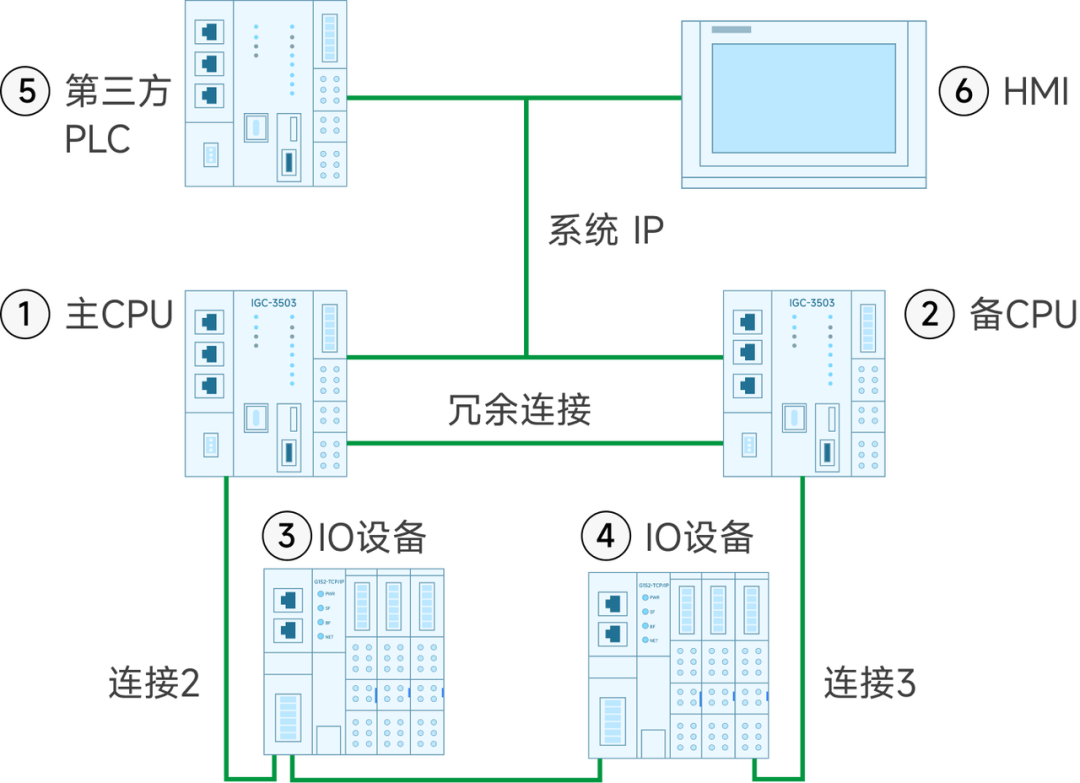

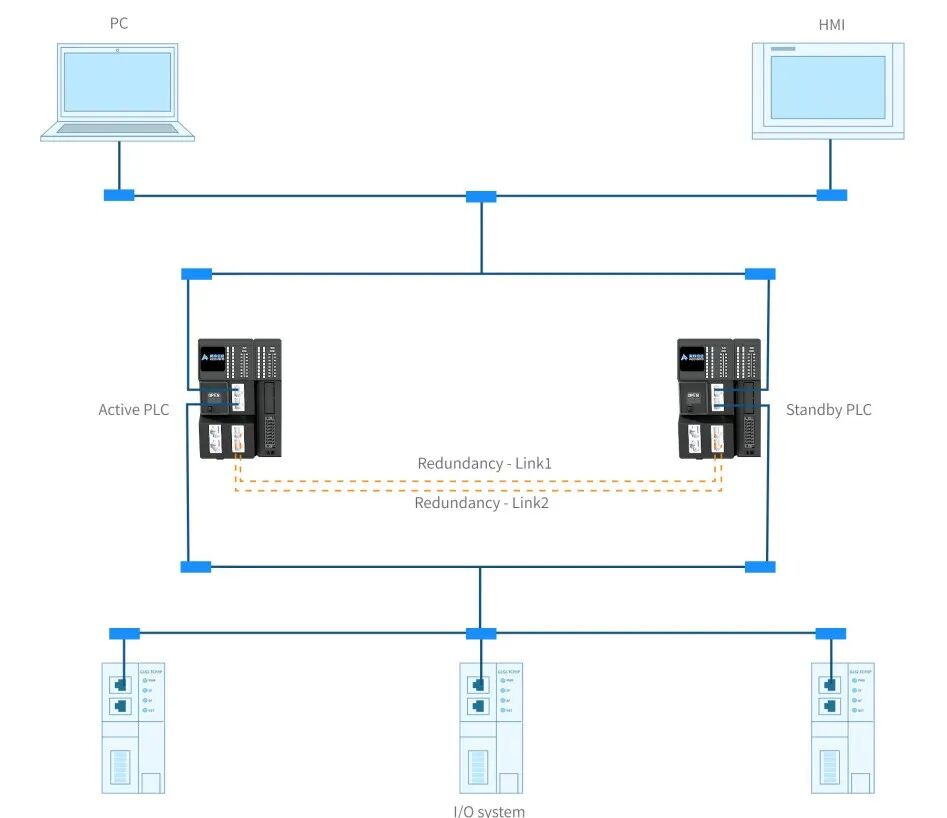

以 IGC3503 為例的軟冗余方案拓?fù)浣Y(jié)構

當前翼輝采用的冗余 PLC ，其核心機制基于軟冗余（Software Redundancy）架構實現。該方案冗余數據同步與系統配置（圖中以標黃虛線標示）通過私有通信協議VSOA在現有網絡鏈路中完成，所有相關數據會通過主 CPU 與備用 CPU 之間的冗余連接在 CPU 之間進行永久同步。

值得關注的是，翼輝信息中高端 PLC 產品系列 IGC3503 ，進一步增強冗余通信的硬件支持，為冗余鏈路提供獨立專用網口，以提升同步可靠性、降低通信延遲，并為更復雜的工業應用場景提供更高層次的冗余保障。

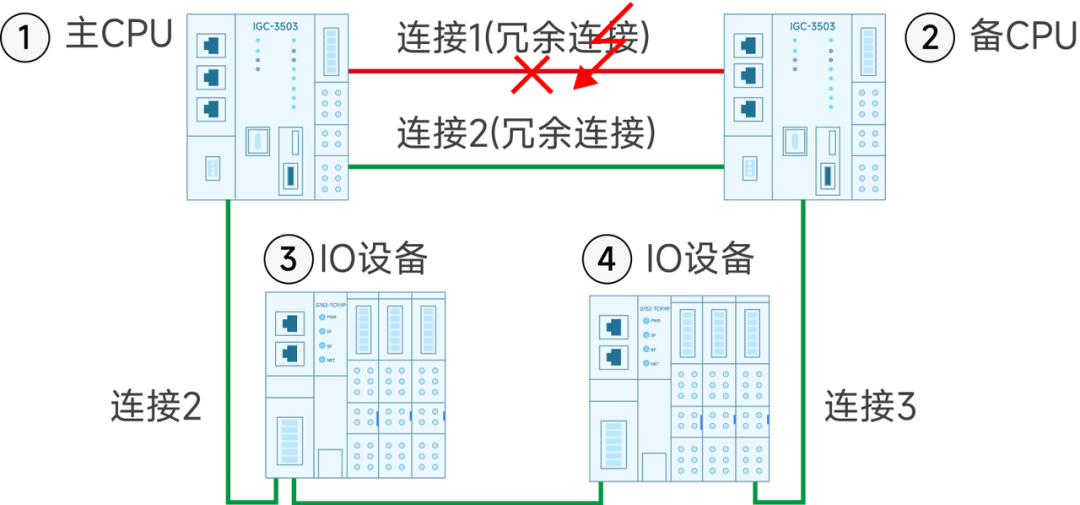

01 雙同步冗余鏈路

一般熱冗余的方案，往往兩個控制器之間需要通過一條連接實時進行數據的同步，所以一旦這條同步鏈路發生中斷，會造成兩個 CPU 無法同步，因此 IGC 冗余系統采用兩條同步鏈路來進行數據的同步，即使其中一條同步鏈路故障，也不影響冗余系統的同步工作。

系統通過翼輝自研的分布式軟總線技術 VSOA，構建雙冗余鏈路數據的同步機制，確保兩個控制器之間的周期數據始終保持高度一致，有效避免因數據丟失或不同步引發的控制異常。

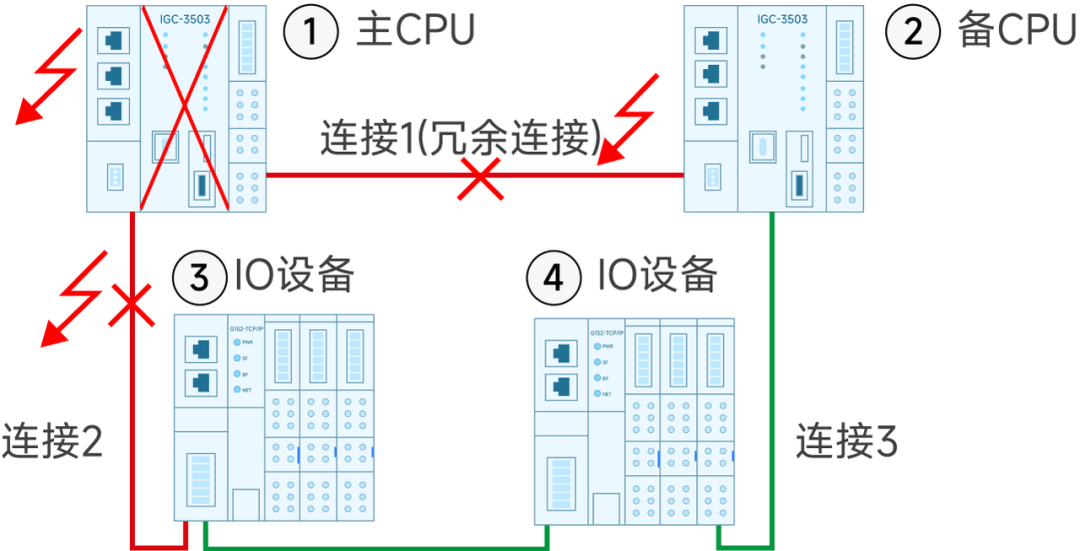

02 主備故障切換

主備 PLC 通過同步鏈路相互通信進行冗余決策，備機在主機因故障無響應或無法控制生產設備時可立即接管控制權。在嚴苛工業場景下，可通過參數配置進一步壓縮切換延時，最低可達 50ms，最大限度保障工藝連續性。

03 虛擬系統 IP

翼輝 IGC 冗余系統對外呈現一個統一的虛擬 IP 地址（如 192.168.1.100），這個“虛擬 IP ”作為整個冗余架構對外服務的唯一訪問點。其核心價值在于將內部的復雜性（主備切換）與外部使用者完全隔離。

當主 PLC 發生故障，系統自動切換到備用 PLC 時，這個虛擬 IP 地址會隨之“漂移”到新的主 PLC 上。對于外部的 HMI、SCADA 等客戶端來說，它們只是與一個固定的 IP（192.168.1.100）通信，完全感知不到后端已經發生了主備切換，簡化運維人員的判斷周期，確保對業務透明。

性價比與高性能不可兼得

SylixOS 以硬實時內核給出全新答案

面對“高性價比必然犧牲可靠性”的行業成見，翼輝的冗余系統給出了不同的答案——我們以確定性的故障切換能力，重新定義產品可靠性的衡量標尺。

而這一能力的核心，正源自翼輝自主打造的 SylixOS 實時操作系統。SylixOS 所具備的硬實時特性，并非僅指“運行速度快”，更意味著在任意負載與突發壓力下，系統都能在嚴格限定的時候范圍內，無延遲地完成關鍵任務調度。正是這種深植于底層的“確定性”，構成了高可靠冗余切換不可或缺的技術基石。

具體而言，SylixOS 的硬實時能力在冗余切換中實現了三大關鍵貢獻：

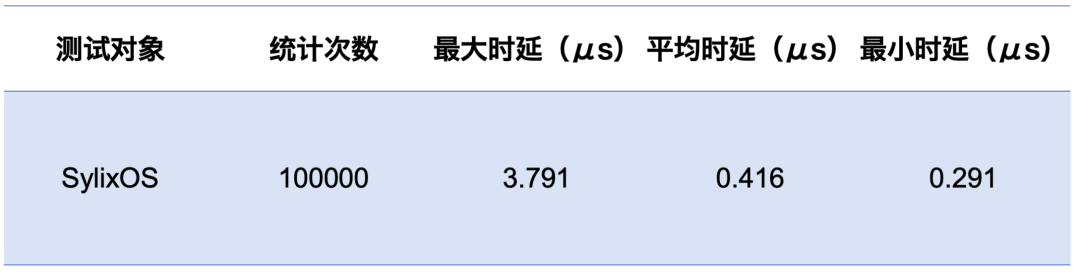

1. 極速且確定性的中斷響應 3.791μs

? 什么是中斷響應？中斷響應是指操作系統接收硬件中斷信號后，從當前執行任務轉向處理該中斷的速度與能力。中斷本身是操作系統處理異步事件的核心機制，用于使 CPU 及時響應外部或內部發生的各類緊急或非緊急事件。

? SylixOS 如何做？SylixOS 擁有微秒級（μs）的中斷延遲。這意味著從故障信號產生到系統開始執行切換邏輯，這段時間被壓縮到極致且是可預測的。相比之下，非實時操作系統（如 Linux 或 Windows ）在負載高時，中斷響應可能被延遲數百毫秒甚至更久，這對于工業控制是致命的。

圖注：內存+磁盤+網絡負載加壓下，測試次數 100w次

硬件平臺：瑞芯微- RK3588，ARMv8.2 架構，內核 4×Cortex-A76@2.4GHz + 4×Cortex-A55@1.8GHz

2.高精度、確定性的任務調度＜20μs

?什么是任務調度？任務調度，其目標是在創造“系統同時處理多任務”的基礎上，最大限度地提高 CPU 利用率和系統吞吐量。如“故障處理”通常都由一個高優先級任務承擔，它需要立即搶占 CPU 資源，停止當前主站任務，并啟動從站接管任務。因而調度策略的優劣，將直接決定了系統整體性能的均衡與效率。

? SylixOS 如何做？SylixOS 采用搶占式硬實時調度器。一旦待切換的任務就緒，CPU 處理器就會讓它搶占低優先級任務（如非關鍵的數據計算、日志記錄等），使得該任務立刻得到 CPU 資源進行運行。這種“特權通道”保證了切換邏輯的執行時間穩定可控，不會因系統負載波動而出現抖動。

圖注：內存+網絡+ CPU 負載加壓下，測試次數 100w 次，cyclictest 中斷加調度延遲時間

硬件平臺：芯馳- D9，AArch64 架構，內核 6×Cortex-A55@2.0GHz + Cortex-R5@800MHz + 0.8Tops NPU

3.確定性的網絡與內存訪問

? 網絡確定性：IGC 冗余系統通過標準以太網進行數據同步。SylixOS 對網絡協議棧進行了深度優化，確保了網絡報文的處理和數據同步過程的極低延遲與確定性，這是實現“毫秒級切換”的前提。

? 內存訪問確定性：SylixOS 的內存管理機制避免了傳統操作系統因“虛擬內存”和“垃圾回收”等機制帶來的不可預測延遲，確保了在切換過程中，關鍵數據的保存與加載操作能在固定時間內完成。

IGC 系列產品 EtherCAT 帶軸點對點運控性能測試

在 SylixOS 的加持下，翼輝工業 IGC 控制器產品在尖端行業的千級設備協同、億級周期運行的極端場景中反復驗證，在 10.7 億次循環周期中，75.213% 的抖動值為 “零”，意味著絕大多數時刻，電機運動指令與實際執行完全同步。

SylixOS 的硬實時能力，為軟冗余方案注入了“硬核”靈魂。它確保了整個“檢測-決策-切換”流程在一個嚴格受控的時間窗內完成，從而將 IGC 冗余系統的切換時間穩定在毫秒級別，達到了與高端專用硬件冗余系統相媲美的性能水準。

典型場景深度適配

讓可靠在關鍵處落地

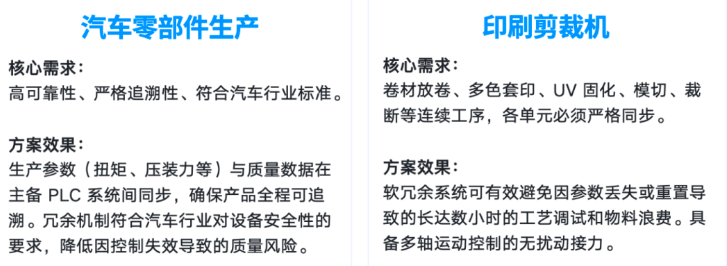

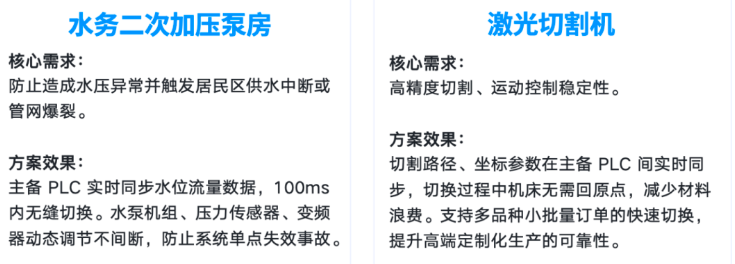

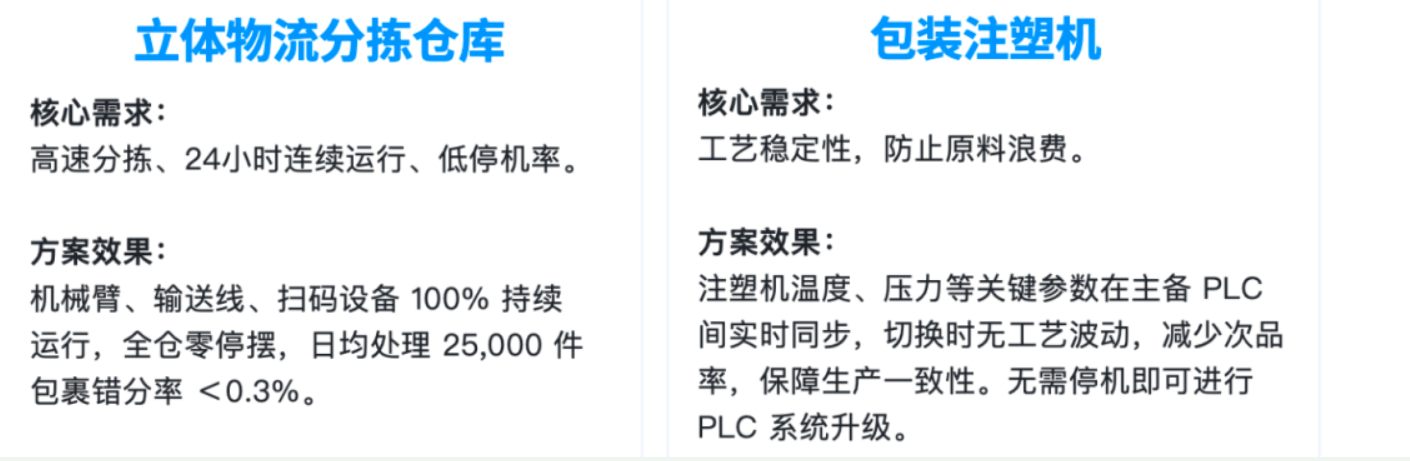

在要求 7×24 小時連續運轉的現代產線上，翼輝冗余方案已在智慧水務、商貿冷鏈、物流倉儲、激光切割、包裝注塑、包裝印刷等多個領域成功應用。無論是保障冷鏈溫控系統持續穩定，還是確保自動化倉儲分揀線精準運行；無論是守護激光切割等高精度設備的加工連貫性，還是為包裝注塑等流程型生產筑牢控制核心——翼輝軟冗余始終在關鍵處提供著堅實的守護。

翼輝冗余系統的落地場景

從改造升級中的老舊產線，到追求極致性價比的新設備設計，翼輝冗余方案的本質，是將“可靠性”這項能力，以一種更標準化、更易獲得、更貼合實際預算與架構的方式，交付到工程師手中。

翼輝冗余方案不只是一組解決連續性問題的技術參數，它讓可靠性的部署，變得精準而輕盈。為解決行業應用中的存量系統兼容、跨平臺遷移、供應鏈自主可控的困境，提供一種更靈活、更開放的高可用選擇。

掃碼即可獲得 IGC 控制器產品資料

我們相信，最好的伙伴關系，是為您賦予能力而非捆綁選擇。翼輝愿成為那“看不見”的堅實底座，全力守護您業務“看得見”的卓越與穩定。

一次非計劃停機的代價，遠超一套冗余方案的投入。這不僅是成本，更是保障企業穩定盈利的明智投資與確定性保障。
