靜電放電對所有電子設備都構成風險，因此遵守IEC 61000-4-2等標準至關重要。這些標準不僅規定了測試程序，還規定了ESD發生器所需的性能。在使用前，必須使用校準過的靶子和高性能示波器（如R&SRTO6示波器）來驗證ESD發生器的輸出，以確保其能按照標準生成準確的電流脈沖。實驗室級儀器憑借其卓越的測量能力和專用的ESD測量功能，是進行驗證測量的理想選擇。該解決方案使用戶能夠高效地驗證并記錄ESD發生器。

您的任務

確保產品能夠承受靜電放電（ESD）對于遵守IEC 61000-4-2等國際標準至關重要。準確且可重復的ESD測試需要一臺功能正常的ESD發生器，能夠產生具有精確定義特性的脈沖。

發生器的輸出，特別是脈沖形狀，必須在測試前進行驗證，最佳方法是使用校準過的ESD靶子和一臺實驗室級示波器。標準中定義的ESD事件會產生幾十安培的峰值電流，其上升時間小于1納秒，這些電流可能流入敏感的電子電路。這可能會損壞元器件，導致集成電路發生閂鎖效應，或引起復雜電子電路出現故障。符合標準相關參數的ESD波形如圖所示。

每臺ESD發生器在測試前都必須符合波形要求和參數。如果指定波形的極性為正，則也需要使用負脈沖進行測試。在下面的波形圖中，一個ESD脈沖可能包含高達幾GHz的高頻成分。要準確捕獲并表征此類信號，需要高帶寬和高采樣率。標準要求最小帶寬為2 GHz，采樣率至少為8 Gsample/s。準確捕獲波形后，需要測量電流和時間參數，并根據規定的容差進行驗證。

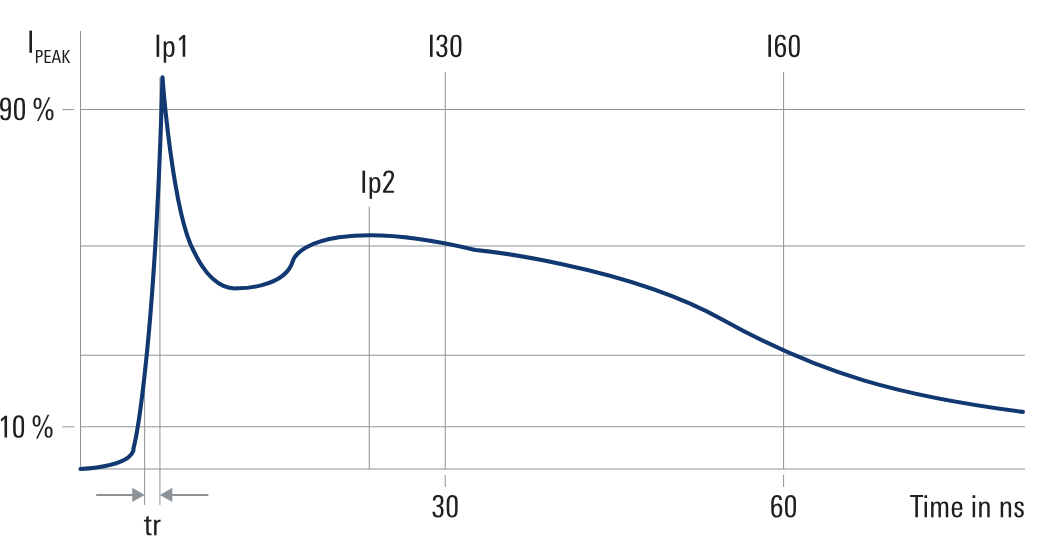

符合標準的ESD波形及其相關參數

海洋儀器給您推薦的解決方案

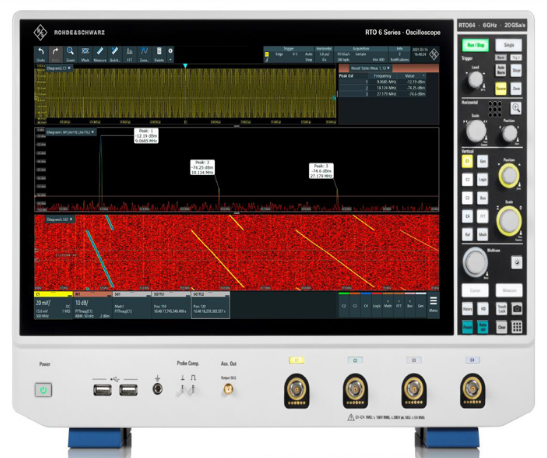

R&SRTO6示波器和R&SRTO6-K155 EMC/ESD測試選件通過一套用于電磁兼容/靜電放電（EMC/ESD）分析與特性描述的測量、分析和可視化工具，擴展了標準示波器固件的功能。具體而言，該EMC/ESD分析選件提供了符合標準定義參數的預定義測量功能。還可以應用合格/不合格檢查標準，并選擇預定義的測試等級。通過可定制的測量功能，可以對捕獲的波形進行更深入的分析。歷史功能和趨勢功能讓用戶可以捕獲大量測量結果并一目了然地查看。此外，還可以生成測試報告，以記錄被測ESD發生器的驗證情況。

所有相關參數都在EMC/ESD測試類別中進行了預定義，并可按如下菜單所示進行選擇。除參數外，執行測試時還必須定義所施加波形的斜率。相關參數包括：

①上升時間： 10%至90%之間的時間。

②第一個峰值(Ip1)：第一個正/負峰值的電平。

③第二個峰值(Ip2)：指定時間范圍內的最大/最小電平。

④I30：參考點后30ns處的電平。

⑤I60：參考點后60ns處的電平。

可以激活所有參數的結果線，以在波形中指示測量值。

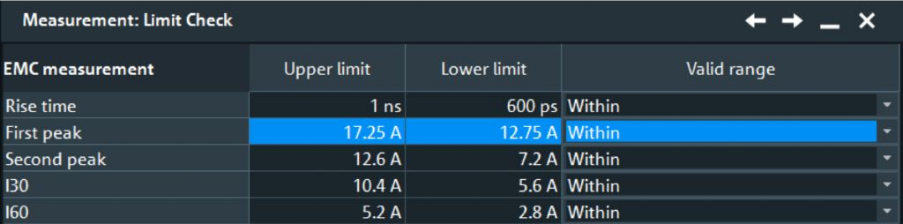

合格/不合格標準對于標準符合性至關重要?？梢赃x擇符合標準的預定義參數，并將其應用于合格/不合格檢查。測試執行后，測量結果將指示測量值是否在限值范圍內。

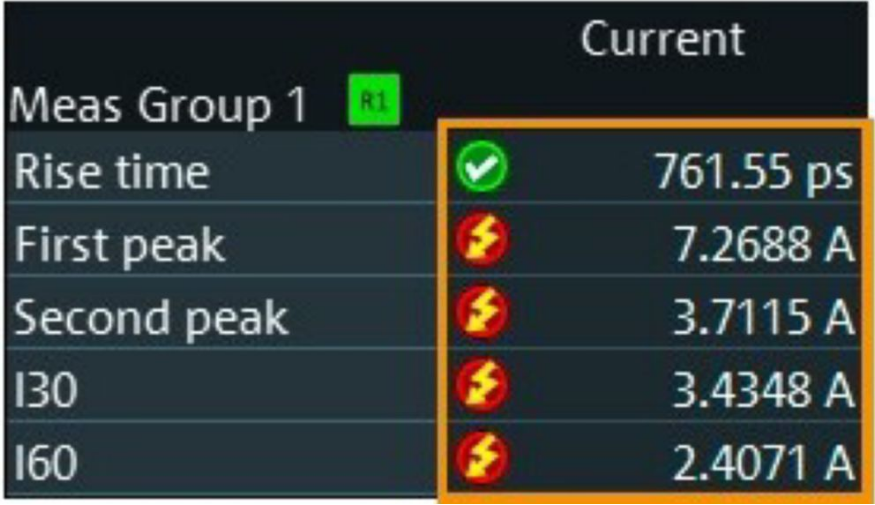

合格/不合格標準

自定義測量參數：

為了進行更深入的分析，可以選擇兩個額外的可自定義參數，以根據用戶定義的電平和延遲來表征波形。相關參數包括：

(Lvl@delay)：參考點后指定延遲處的電平。

(Time to value)：從開始點到指定電平的持續時間。

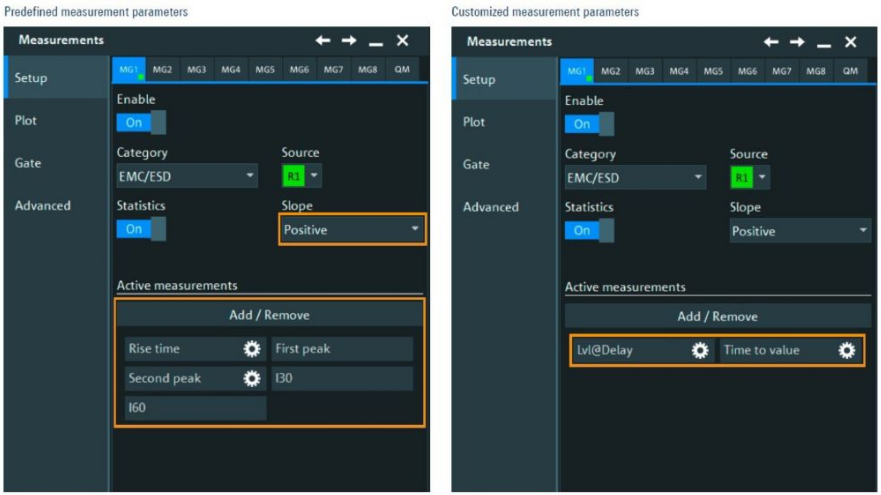

預設測量參數 - 自定義測量參數

總結

配備R&SRTO6-K155 EMC/ESD測試選件的R&SRTO6示波器是在對設備進行ESD抗擾度測試前驗證ESD脈沖發生器的理想選擇。用戶可以信賴卓越的測量硬件，并依靠預定義的測量功能，根據規定的容差檢查參數。通過靈活的預定義測量功能，還可以對波形進行更深入的分析。測試后可生成報告。該解決方案是加速大多數電子產品所必需的ESD抗擾度測試的絕佳工具。
