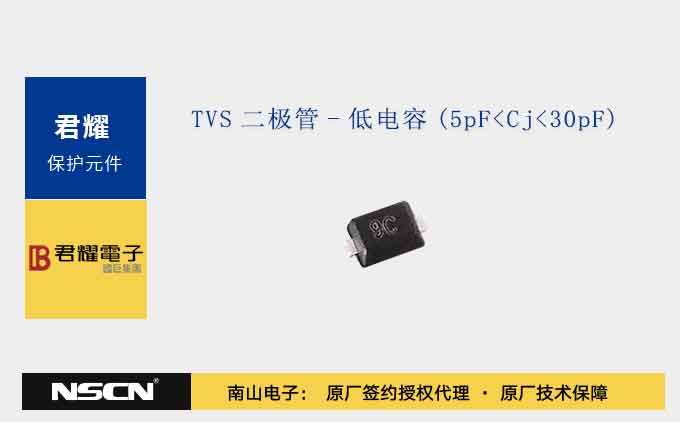

面對5G通信、高速數據傳輸與便攜式智能終端的蓬勃發展，君耀推出了結電容覆蓋5pF至30pF的低電容TVS二極管產品線，專為對信號完整性要求嚴苛的高速接口提供靜電放電（ESD）及瞬態過壓防護解決方案。君耀授權代理商南山電子認為君耀低電容TVS二極管(5pF

該系列產品采用先進的固態硅雪崩技術，在超小型表面貼裝封裝內實現了低寄生電容與高防護性能的有機統一，廣泛適用于消費電子、工業控制、通信設備及汽車電子等領域。

傳統壓敏電阻（MLV）在應對ESD事件時存在鉗位電壓偏高、多次沖擊后性能退化等問題。君耀低電容TVS二極管系列以硅基雪崩結構取代傳統MLV，針對便攜式設備中5V及以下工作電壓的敏感半導體元件，提供從靜電放電、雷電感應、電氣快速瞬變（EFT）到電纜放電事件的全維度保護。

其核心設計哲學在于：在確保IEC 61000-4-2標準ESD防護能力的前提下，將結電容嚴格控制在5pF至30pF區間，從而兼容從低速控制總線到百兆級數據接口的多樣化應用需求。

關鍵技術特性

1. 低結電容，守護信號完整性

該系列產品的結電容典型值分布于5pF至30pF之間（測試條件：0Vdc，1MHz），處于業界公認的"低電容TVS"標準范圍內。這一特性帶來顯著優勢：

- 降低信號衰減：在高速數據線（如USB 2.0、RS-485、CAN總線）中，寄生電容過大會導致信號邊沿變緩、眼圖閉合，而該系列產品的低電容設計有效抑制了碼間干擾

- 兼容高頻應用：部分型號可支持?jǐn)?shù)十MHz至上百M(fèi)Hz的數據速率，滿足工業通信與消費電子對帶寬的苛刻要求

- 線路匹配友好：低電容減少了對傳輸線特征阻抗的擾動，降低反射與振鈴風險

2. 卓越的ESD防護等級

全系符合IEC 61000-4-2國際標準：

- 接觸放電：±8kV

- 空氣放電：±15kV

達到工業級乃至部分汽車電子應用的ESD抗擾度基準，為后端集成電路構建堅實的安全邊界。在8kV接觸放電測試中，器件能在納秒級時間內響應并將瞬態高壓鉗制至安全水平。

3. 低鉗位電壓與快速響應

基于硅雪崩擊穿機制，器件具備亞納秒級響應速度。在8/20μs標準脈沖波形下，針對1A至數安培的峰值脈沖電流，最大鉗位電壓可控制在10V量級（具體因工作電壓與封裝差異略有不同），遠低于MLV的鉗位水平，有效避免后級精密CMOS器件的柵氧擊穿或閂鎖效應。

4. 低漏電流與高能效

- 反向漏電流：≤1μA（@額定工作電壓）

- 反向工作電壓：覆蓋3.3V、5V等主流邏輯電平

極低的待機功耗使其特別適合電池供電的便攜式設備，顯著延長終端產品的續航時間。

5. 高可靠性與寬溫工作

- 峰值脈沖功率：可達100W（8/20μs波形）

- 峰值脈沖電流：數安培級別（視具體封裝而定）

- 工作溫度范圍：-55°C ~ +150°C，滿足工業級乃至部分車規環境的溫度應力要求

- 濕度敏感等級：MSL Level 1（依據J-STD-020），簡化倉儲與產線管理

- 阻燃等級：UL 94V-0

6. 綠色環保與工藝兼容

- 符合RoHS指令及無鹵素（Halogen Free）環保要求

- 采用純錫（Pure Tin）電鍍工藝，兼容無鉛回流焊制程

- 回流焊峰值溫度支持260°C~270°C，適配現代SMT生產線

- 提供SOD923、SOD523等超小型封裝選項，適配高密度PCB布局與微型化設計趨勢

典型電氣參數范圍

| 參數類別 | 典型范圍/值 | 說明 |

| 反向工作電壓（VRWM） | 3.3V / 5V | 匹配主流邏輯電平 |

| 反向擊穿電壓（VBR） | 5.6V ~ 8V（@1mA測試電流） | 確保精確的保護閾值 |

| 反向漏電流（IR） | ≤1μA | 超低待機功耗 |

| 鉗位電壓（VC） | ~10V量級（@1A, 8/20μs） | 有效保護敏感IC |

| 結電容（CJ） | 5pF ~ 30pF（@0Vdc, 1MHz） | 核心差異化指標 |

| ESD防護（接觸/空氣） | ±8kV / ±15kV | IEC 61000-4-2合規 |

| 峰值脈沖功率（PPPM） | 100W（8/20μs） | 高瞬態能量吸收能力 |

應用場景矩陣

憑借5pF~30pF的寬電容覆蓋范圍與優異的瞬態抑制能力，該系列產品可靈活適配多種應用：

| 應用領域 | 典型接口/位置 | 選型側重點 |

| 便攜式消費電子 | 智能手機USB/音頻接口、TWS耳機充電觸點、數碼相機I/O | 超低電容（<15pF）、超小封裝 |

| 計算機與外圍 | 筆記本USB端口、HDMI/DVI差分線、以太網RJ45接口 | 低電容、低鉗位電壓 |

| 工業通信 | RS-485/RS-232總線、CAN-FD車載網絡、Modbus接口 | 寬溫工作、高可靠性 |

| 汽車電子 | 車載娛樂系統USB、ADAS傳感器接口、LIN總線 | 需結合AEC-Q101等車規認證選型 |

| IoT與可穿戴 | 藍牙天線端口、NFC近場通信、智能手表充電接口 | 極低漏電流、微型化封裝 |

技術優勢對比

| 對比維度 | 君耀低電容TVS | 傳統MLV壓敏電阻 | 優勢體現 |

| 結電容 | 5pF~30pF，可控且穩定 | 通常>100pF，離散性大 | 高速信號兼容性 |

| 鉗位電壓 | 低且精確 | 偏高，隨電流增大而升高 | 更優的IC保護裕量 |

| 響應速度 | 亞納秒級 | 微秒至納秒級 | 更快捕捉ESD瞬態 |

| 壽命/退化 | 無性能退化，可重復防護 | 多次沖擊后參數漂移 | 長期可靠性 |

| 封裝尺寸 | SOD923等超小型 | 0402/0603等相對較大 | 適配微型化設計 |

推薦型號

LES08A05L05、LES08C05L04、LES16C05L08、LTS08A3.3L02、LAD52C03L01-IP8、LAD52C05L01-IP6、LAD8C05L01、LAD8C07L01、LAD92C5.0L01B、LAQ02A05L01、LBD52A24L01、LBD8C03L01、LBT23C12L02、LAD92C5.0L01、LBT23C24L02、LAD52C05L01、LAD52C03L01

選型建議

工程師在選用君耀低電容TVS系列時，建議遵循以下優先級：

1. 確定工作電壓：根據被保護線路的常態工作電壓選擇VRWM（如5V系統選5V檔）

2. 評估信號速率：高速數據線優先選擇結電容<15pF的型號；低速控制線可選用15pF~30pF區間以換取更高功率容量

3. 核算鉗位需求：確認后級IC的最大耐受電壓，確保TVS鉗位電壓留有足夠裕量

4. 封裝適配：根據PCB空間與產線能力選擇SOD923等超小型或標準小型封裝

5. 認證需求：汽車電子等安全關鍵應用需確認AEC-Q101等車規認證狀態

君耀（BrightKing）低電容TVS二極管系列以5pF至30pF的寬電容覆蓋、±15kV空氣放電防護能力與亞納秒級響應速度為核心競爭力，在超小型表面貼裝封裝內實現了信號完整性與電路可靠性的雙重保障。
