一、產品綜述

在有聲玩具、藍牙音箱、安防監控、低壓音響等便攜與消費音頻設備中，簡潔高效、低噪聲、小體積的音頻放大方案是提升音質與續航的關鍵。傳統音頻放大電路存在元件多、布線復雜、開關機噪聲大、功耗偏高等問題，增加設計難度與系統成本。

WD8002D 是專為便攜式音頻系統設計的3W 單聲道 AB 類音頻功放，支持 1.8V–5.5V 寬壓供電，5V/3Ω 負載下輸出功率達 3W，具備超低關斷電流、免輸出耦合電容、單位增益穩定等特性，采用 SOP8 標準封裝。芯片以外圍極簡、低失真、低噪聲、易控制，為小型音頻設備提供高性價比放大方案，廣泛適配對體積、功耗與音質有嚴格要求的場景。

二、核心特性與落地價值

1. 大功率輸出 + 低失真，音質清晰飽滿

WD8002D 在5V 供電、3Ω 負載條件下，輸出功率可達3W，THD+N≤10%，滿足便攜音箱、玩具語音播報等場景的響度與音質需求。增益帶寬積高達 2.5MHz，單位增益穩定，聲音還原度高、底噪小，提升整機聽感。

2. 寬壓供電 + 超低關斷功耗，續航更持久

芯片支持1.8V–5.5V 超寬工作電壓，兼容單節鋰電池、USB、干電池等多種供電方式。關斷電流低至 0.5μA，通過 SD 引腳可快速進入休眠，大幅降低待機損耗，顯著延長電池供電設備續航時間。

3. 極簡外圍 + 免電容設計，大幅縮板降本

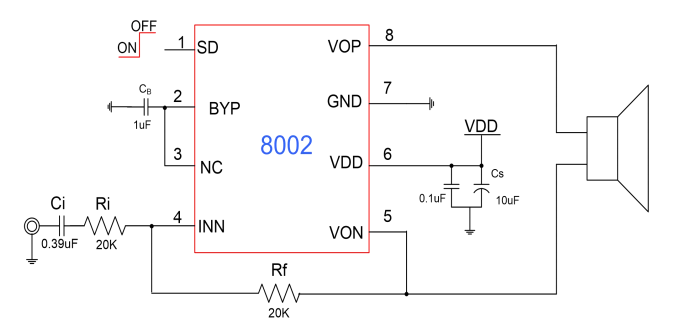

無需輸出耦合電容、自舉電容與緩沖網絡，外圍僅需少量阻容元件即可工作，有效縮小 PCB 面積、降低 BOM 成本與調試難度。增益可通過外置電阻靈活配置，適配不同音源與響度需求。

4. 完善偏置與降噪機制，開關機無雜音

內置 BYP 偏置電路，配合合理旁路電容可有效抑制開關機 “咔嗒” 噪聲，提升用戶體驗。電源抑制比優異，對電源紋波與干擾有良好抑制，保證音頻輸出純凈穩定。

5. SOP8 標準封裝，量產適配性強

采用SOP8 通用封裝，焊接方便、散熱良好，兼容常規 SMT 貼片生產，供貨穩定、通用性強，適合玩具、音箱、安防等大批量消費與工業音頻產品。

6. 控制簡單，兼容主流主控直驅

SD 關斷引腳兼容標準邏輯電平，可直接由 MCU、DSP 控制，實現工作 / 休眠一鍵切換，接口簡單、開發門檻低，快速對接各類嵌入式平臺。

三、典型應用場景

1. 有聲玩具與兒童電子產品

用于早教機、故事機、智能玩具等，提供清晰響亮的語音與音效播放，寬壓、低功耗、小體積完美適配電池供電的玩具設備。

2. 藍牙音箱與低壓音響系統

驅動便攜式藍牙音箱、迷你音響、床頭音響等，3W 功率輸出飽滿，低失真特性保證音質純凈，外圍極簡便于緊湊結構設計。

3. 安防監控與智能設備

應用于 IPC 攝像頭、門禁、可視對講等設備的語音播報、提示音放大，寬溫穩定、低噪聲，滿足長期在線工作的可靠性要求。

4. 通用便攜音頻設備

適配行車記錄儀、導航儀、擴音器、小家電等音頻輸出單元，寬壓兼容、低功耗、高集成度，助力產品輕薄化與高性價比設計。
