在醫療器材、精密儀器等高端制造領域，玻璃管的內徑尺寸直接關系到產品的性能與安全性。0.5mm的誤差，可能意味著注射器給藥不精準、試管檢測結果失效，甚至導致整批產品報廢。

然而，透明材質的尺寸測量，一直是機器視覺領域公認的“硬骨頭”，如何實現高精度、零漏殺、高速檢測，成為行業痛點。

本期小明就來分享明治傳感為某醫療企業量身定制的玻璃管內徑非標視覺檢測方案

檢測方案介紹

檢測流程

1、圖像采集：精準捕捉內壁邊緣

工件定位：將玻璃管固定在檢測平臺的專用夾具中，確保每次檢測位置一致，減少機械誤差。

光源照射：采用零度環形光源，可照亮玻璃管端面，清晰呈現內外壁輪廓，同時避免表面反光干擾。

相機拍攝：500W工業相機在50mm定焦鏡頭配合下，以2448×2048分辨率拍攝玻璃管端面圖像，覆蓋50mm×40mm視野范圍，確保內壁邊緣完整成像。

數據傳輸：相機通過高速接口將圖像數據實時傳輸至視覺處理系統，為后續分析提供原始素材。

2、圖像處理：

對采集到的圖像進行預處理，包括去噪、增強對比度等，以提高圖像質量。

應用圖像處理算法對圖像進行分析，識別出黑點等缺陷。

3、缺陷識別與分類：

根據預設的檢測參數和閾值，判斷玻璃管尺寸是否合格

4、結果輸出與反饋：

將檢測結果輸出到顯示屏或報告文件中，供操作人員查看和記錄。

如果檢測到不符合要求的物料尺寸，則觸發報警機制。

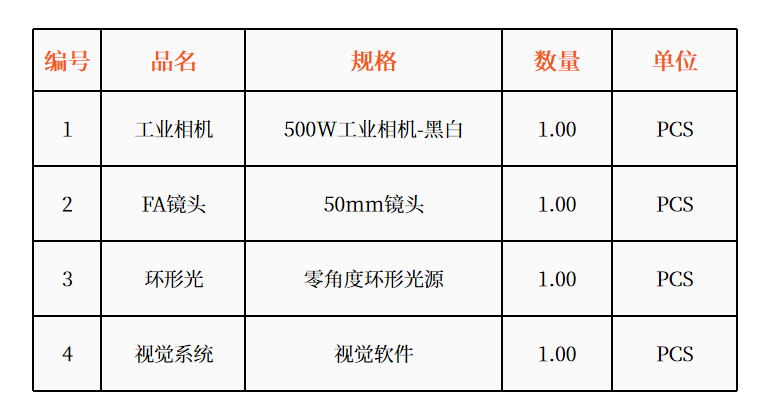

硬件產品選型

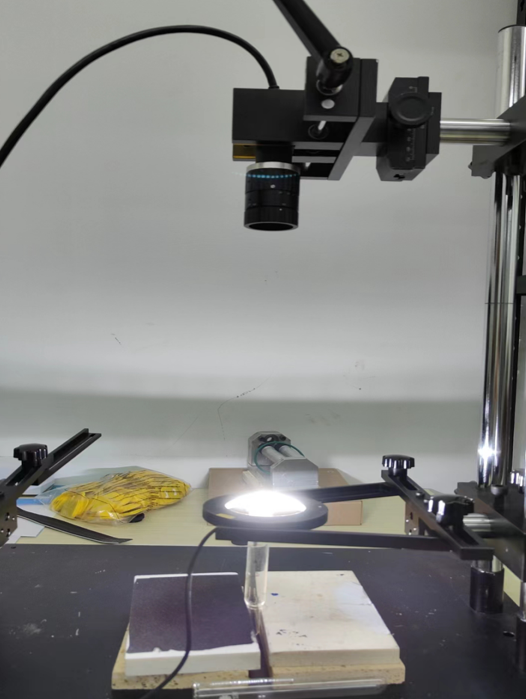

相機安裝面與視野長邊平行

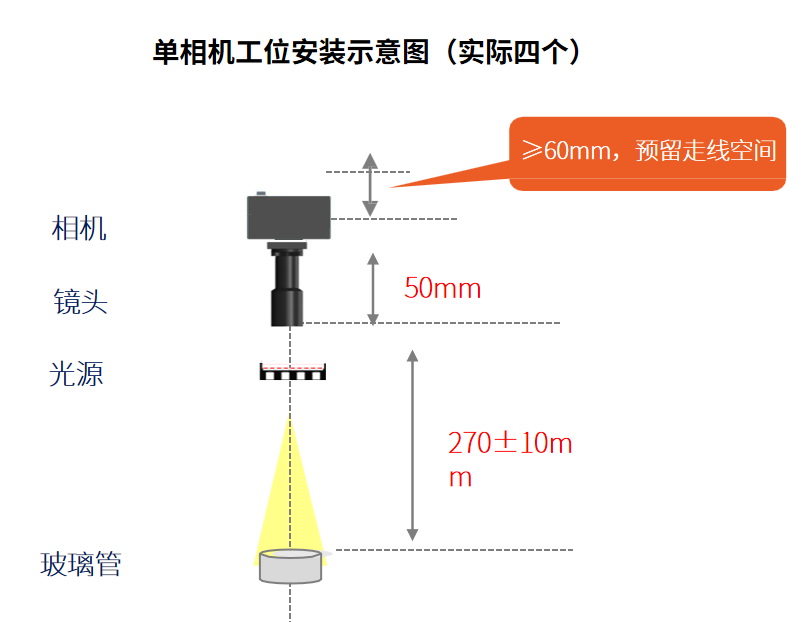

安裝結構簡圖

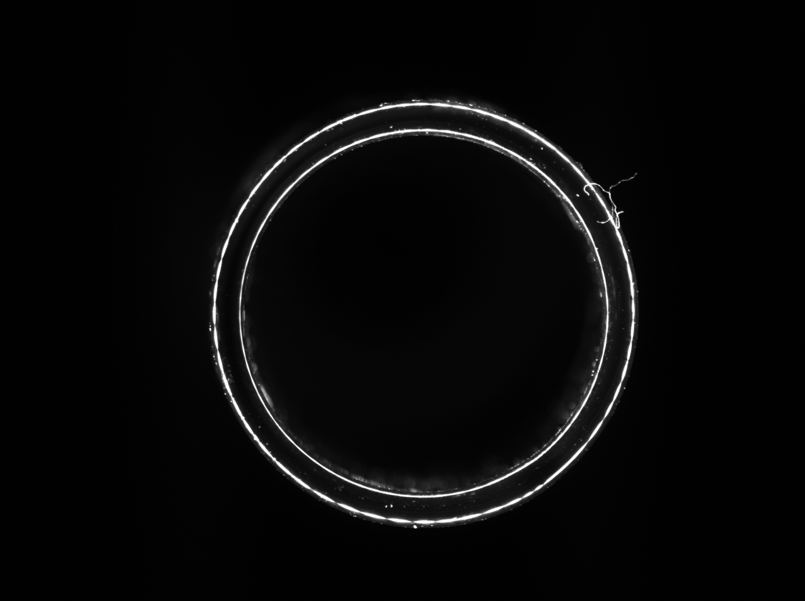

成像效果

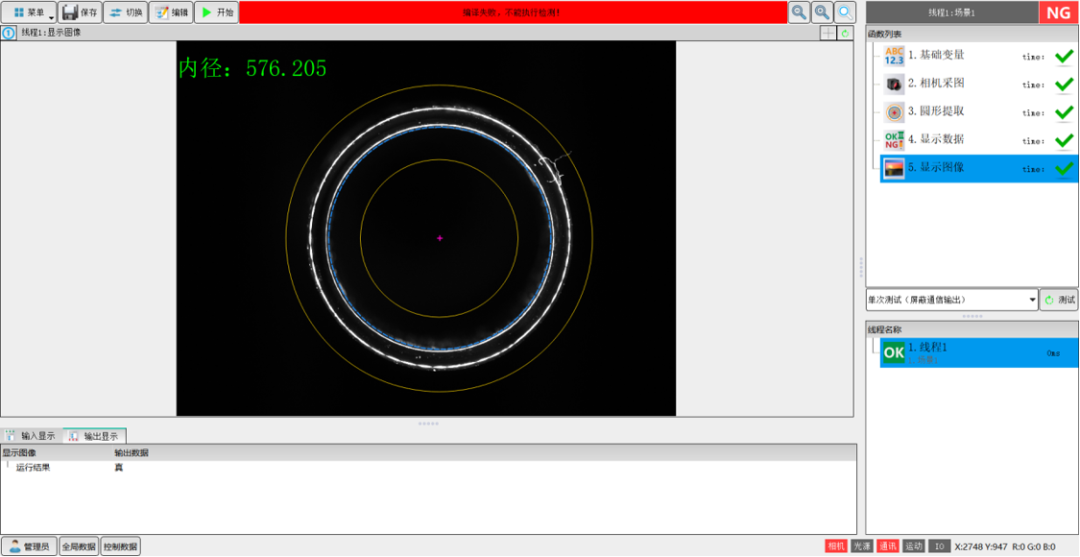

檢測效果

一套方案，多種可能

這個項目成功落地后，明治傳感的這套“遠距離透明管材內徑測量方案”迅速引起了行業內更多客戶的關注。
目前，它已成功延伸應用于：

玻璃瓶口內徑檢測

透明塑料管壁厚測量

電子煙玻璃管尺寸全檢

實驗室微量吸管內徑檢測

如果您也面臨類似檢測難題，歡迎和我們交流！ 我們將為您提供解決方案，助力您的生產線邁向智能化升級！
