在高速數據通信網絡中，光鏈路的建立不僅依賴于低損耗和高密度連接，更取決于一個常被忽視但至關重要的因素 – 極性（Polarity）。在雙向通信且每個方向采用獨立光纖的系統中，布線系統必須保證正確的信號極性，使鏈路的一端（發射端， Tx）能夠正確連接到另外一端（接收端，Rx）。因此，確保全鏈路Tx/Rx正確對應，是系統正常運行的關鍵。

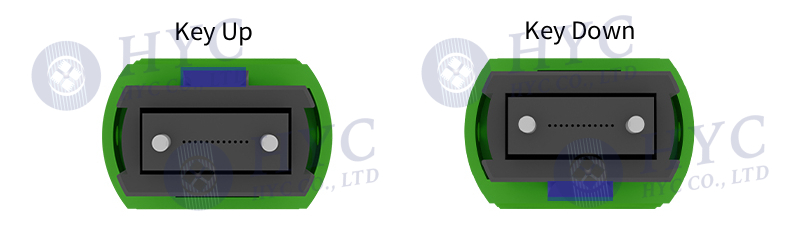

在高密度MPO布線系統中，如何保證極性正確？MPO連接器通過Key（定位鍵）方向來管理，兩種Key被定義：鍵向上（Key Up）和鍵向下（Key Down），就像插頭的正反面。

MPO Key位鍵

TIA568標準規定的MPO三種極性方法分別為：Type A（直通型）、Type B（交錯型）、Type C（成對交叉型）。主要區別在于光纖纖芯的對應關系和Key鍵的朝向，這些差異決定了信號在鏈路中Tx/Rx映射關系。

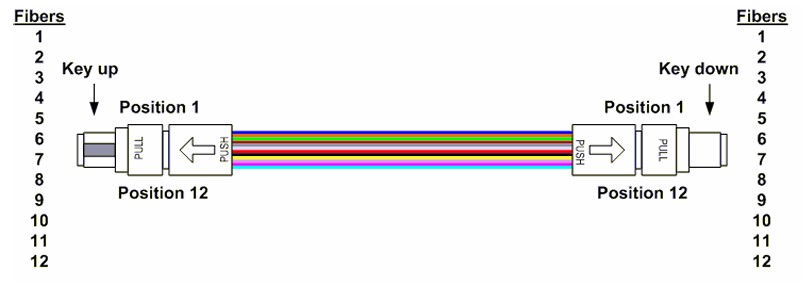

Type A型MPO-MPO跳線，跳線兩端纖芯排列位置相同，一端定位鍵朝上，一端定位鍵朝下。
1）在光纜的一端，以連接器Key Up、正對端面觀察，纖芯按從左至右的順序依次排列編號（1、2、3、4……12）。
2）在光纜的另一端，同樣以Key Up、正對端面觀察，纖芯排列與另一端完全一致，從左至右的順序依次排列編號（1、2、3、4……12）。

MPO極性 - Type A

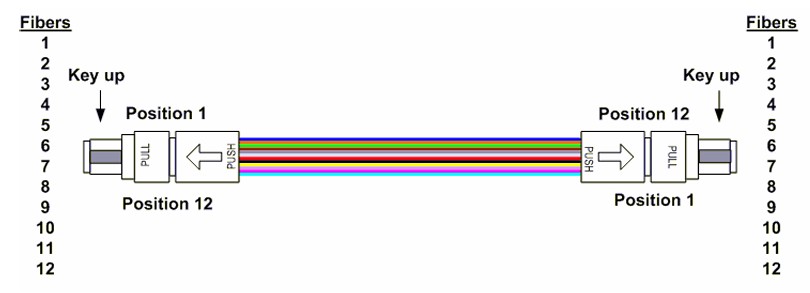

Type B型MPO-MPO跳線，跳線兩端纖芯排列位置相反，兩端Key方向一致（均為Key Up或均為Key Down）。
1）在光纜的一端，以Key Up、正對端面觀察，纖芯按從左至右的順序依次排列為連續編號（1、2、3、4……12）。
2）在光纜的另一端，以Key Up、正對端面觀察，纖芯按從左至右的順序依次為反向連續編號（12、11、10、9……1）。

MPO極性 - Type B

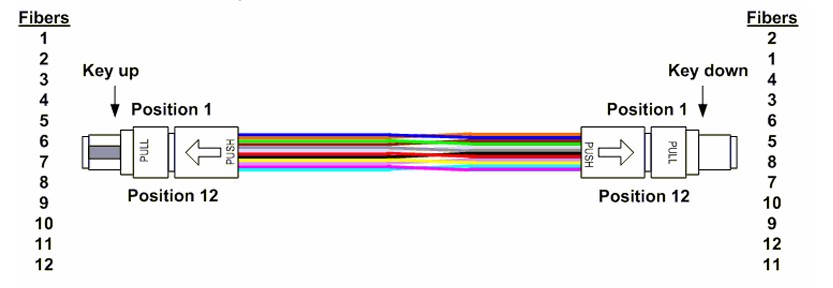

Type C型MPO-MPO跳線，采用相鄰纖芯成對交叉方式，兩端Key 方向相反（一端Key Up，一端Key Down）。
1）在光纜的一端，以Key Up、正對端面觀察，纖芯按從左至右的順序依次為連續編號（1、2、3、4……12）。
2）在光纜的另一端，以Key Up、正對端面觀察，纖芯按成對翻轉方式排列，即（2,1；4,3；6,5……12,11）從左至右依次排列。

MPO極性 - Type C

MPO極性錯誤是數據中心布線中最常見的連接問題之一，可能導致鏈路不通或收發錯配。通過極性測試與標準化布線方法，可有效驗證MPO鏈路的纖芯順序與Tx/Rx對應關系，從而確保系統穩定運行。
