什么是MPO連接器?

MPO 連接器是一種高密度、多芯光纖連接器。常用于數據中心。單個連接器內包含 12、16 或 24 芯光纖，也有更多芯數的型號用于超高密度場景。MPO 連接器組件包含光纖、護套和連接器部件。

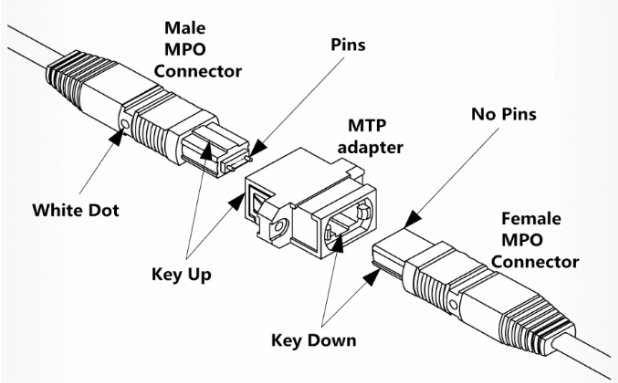

MPO 連接器分公頭和母頭：公頭帶兩個定位針，母頭則沒有。連接器上有一個定位Key，確保只能以正確方向插入適配器或設備端口。標準12、24 芯連接器的Key位于中心，16芯的位于側邊。

1、MPO光纖起始位

單個MPO連接器可容納 12、16、24 或更多光纖，其中12芯MPO是 100 Gb 和 200 Gb 等企業數據中心應用最常見的配置。每個連接器均為公頭(帶插針)或母頭(不帶插針)，以確保光纖端面在插接過程中保持對齊。 MPO 連接器還包括連接器頂部的一個Key和側面的一個白點，用于指示 1號光纖的位置，如上圖所示。另外當涉及極性時，Key的方向至關重要。

2、MPO 光纖線數

MPO連接器中光纖按12 或16條排列，下圖所示為左側 MPO-12 、MPO-16、MPO-24 的示例：

MPO-12是當前最常見的連接器，主要得益于其在 100G SR4以太網中的廣泛應用。100G SR4使用 MPO-12中的8芯光纖(4芯Tx 發送，4 芯Rx 接收)。

然而400G SR8和800G SR8的需要使用到更多通道，因此須使用MPO-16連接器(16 芯)來支持全部數據通道。

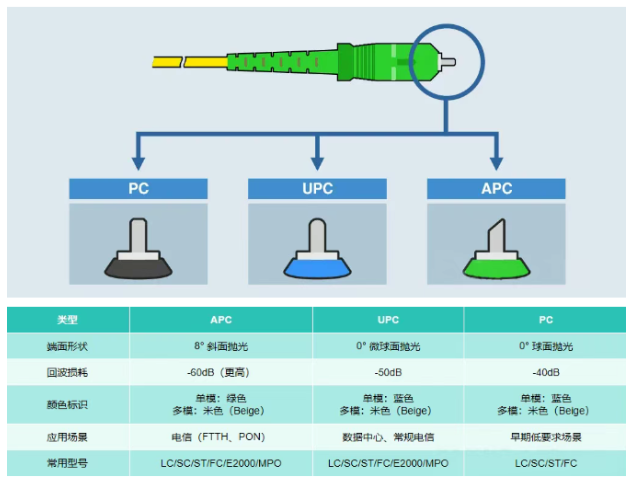

3、MPO 插頭端面類型

為了使光纖連接時獲得更好的性能，光纖的端面采用不同的端面設計。端面的名稱分別是PC、UPC和APC。他們的區別是光纖連接器端面拋光形狀的不同。下面為他們之間的差異說明。所以現在的多芯連接器，普遍采用是UPC和APC。APC主要用于高速的互聯的需求，例如800G。

4、兩根 MPO 光纜之間如何連接?

要在兩根MPO光纜之間建立連接，必須使用 MPO耦合器，并且連接器的類型必須是相反。這意味著要想連接就必須是公對母連接，而不能使用公對公或母對母連接。

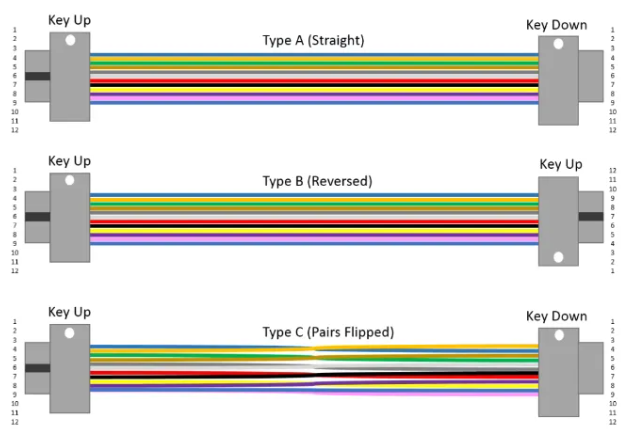

5、MPO 光纜的極性

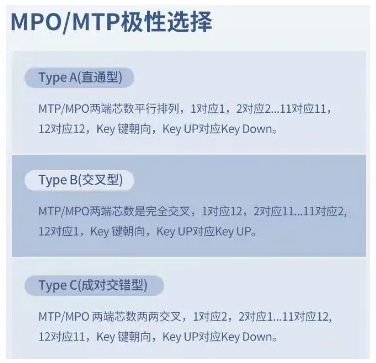

MPO光纜中至少含有12芯的光纖，所有必然會產生出不同的線序。在TIA-568-C.0標準中規定了三種不同線序類型——A 型、B 型和 C 型。

A 型是直通式 MPO 主干光纜，一端帶有 Key Up 連接器，另一端帶有 Key Down 連接器，這使得位于位置 1 的光纖到達另一端的位置 1。

B 型光纜是 Key Up 對 Key Up 的，因此位于位置 1 的光纖到達另一端的位置 12，位于位置 2 的光纖到達另一端的位置 11，依此類推。

C 型光纜會翻轉線對，使得位置 1 的光纖到達另一端的位置 2，而位置 2 的光纖到達位置 1。

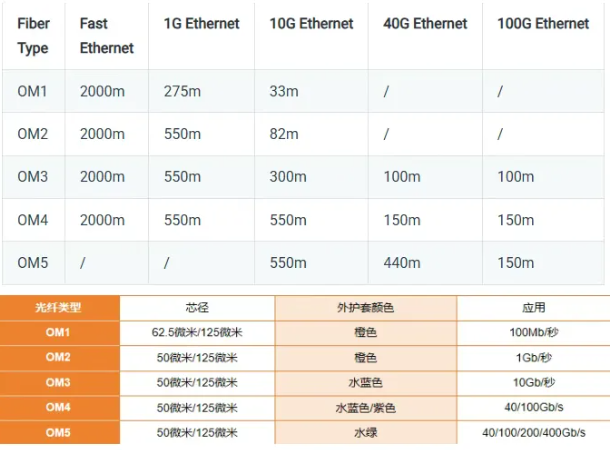

6、光纖中OM表示什么意思

OM1、OM2、OM3、OM4、OM5 是多模光纖類型的迭代名稱?！癘M”是“Optical Multimode”(光學多模)的縮寫。不同 OM 類型支持的最大傳輸速率不同。例如，要達到 100G 速率，至少需要選擇 OM3 光纖。

隨著數據中心400G/800G網絡布線對高速傳輸和數據容量的需求激增，高密度MPO光纖跳線的應用日益普及。MPO光纖跳線憑借其卓越的空間效率、部署便捷性以及與高速技術的完美契合，已成為構建現代高容量、可擴展數據中心光互連網絡的基石和首選解決方案。
