一、項目概況

應用場景：汽車車頂覆蓋件沖壓生產線（鋼板線）

板料材質 / 厚度：冷軋?zhí)间摚?.0–3.5 mm

生產節拍：13 SPM（每分鐘 13 次沖壓）

核心痛點：拆垛 / 上料時鋼板粘連，易雙張入模，導致模具崩刃、零件報廢、非計劃停機，損失巨大。

二、解決方案：阿童木 “接觸式 8200S + 通過式 1500S” 雙級防線

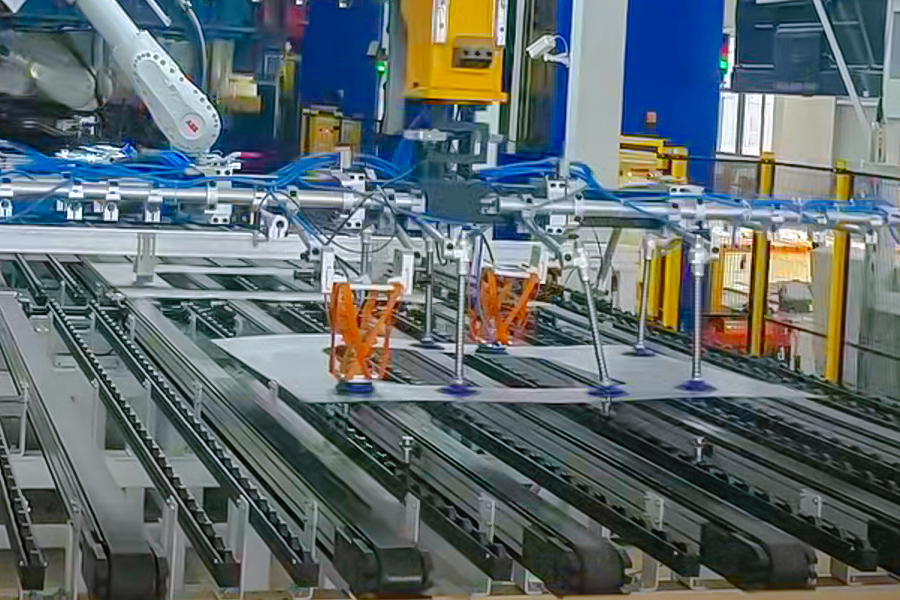

1）第一道防線：拆垛機械手處 ——MDSC-8200S雙張檢測器（接觸式?一拖二）

安裝位置：拆垛磁力分張位 / 機械抓手末端

核心能力：

厚度覆蓋：0.2–4.0 mm，完全匹配 1.0–3.5 mm 車頂鋼板

雙通道雙探頭：大板料兩端同步檢測，杜絕漏檢

響應速度：≤200 ms，適配 13 SPM 高速節拍

抗干擾：接觸式測量，不受油污、覆膜、氣隙影響

智能配方：200 組預設，換料一鍵切換，無需反復調試

作用：源頭攔截雙張，確保機械手只抓單張板料。

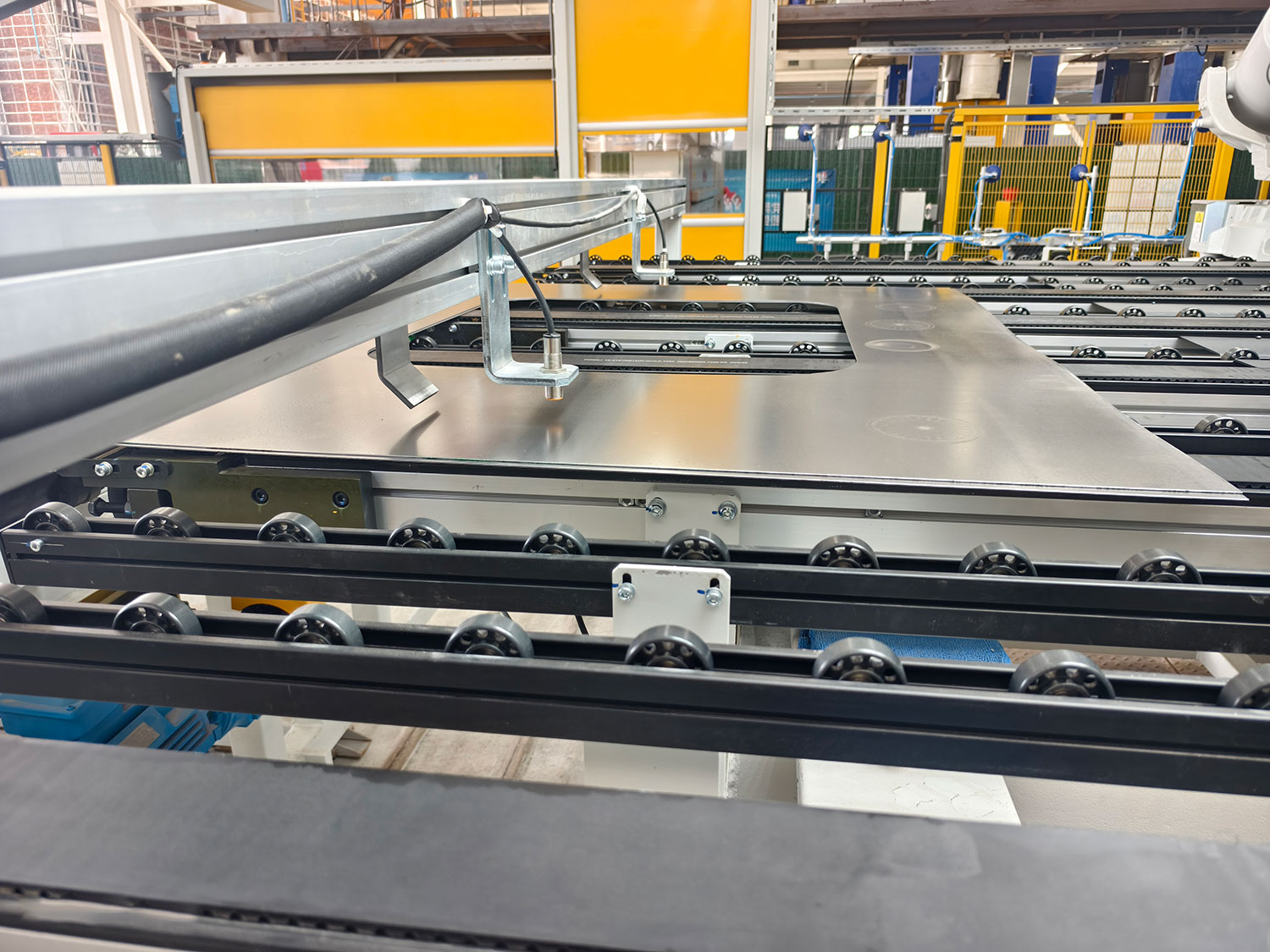

2）第二道防線：送料通道 / 對中工位 ——MDSC-1500S雙張檢測器（通過式?全能型）

安裝位置：模具前送料皮帶 / 輥道，板料全程通過式檢測

核心能力：

全材質兼容：碳鋼 / 不銹鋼 / 鋁 / 銅均可檢，0.2–4.0 mm全覆蓋阿童木科技

高速響應：≤80 ms，支持最高30 SPM，輕松適配 13 SPM

非接觸式：無磨損，適配大型薄板高速輸送

通訊集成：自帶Profinet/RS485，可直連 PLC/MES，實時數據上傳

遠程教學：支持遠程參數設定與配方調用，維護便捷

作用：入模前二次復檢，形成 “雙保險”，杜絕漏網之魚。

三、方案優勢（為何選 8200S+1500S）

厚度精準匹配：1.0–3.5 mm 完全落在兩款設備0.2–4.0 mm最優區間，檢測精度 ±0.01 mm。

節拍完美適配：8200S（200 ms）+1500S（80 ms），遠快于 13 SPM（≈4.6 s / 次），不拖節拍、不降效率。

雙級冗余，零漏檢：

8200S：拆垛源頭，接觸式 + 雙探頭，抓料瞬間判定

1500S：入模前，通過式 + 全板面覆蓋，最后把關

抗干擾強，穩定可靠：

接觸式 8200S：消除氣隙干擾，油污 / 粉塵環境穩定

通過式 1500S：電磁抗干擾設計，適配沖壓車間強電磁環境

快速換產，柔性生產：雙設備均內置200 組配方，多車型切換一鍵完成，換型時間 < 1 分鐘。

四、應用價值

保護模具：杜絕雙張入模，減少 90% 以上模具損壞，延長模具壽命 3–5 倍

提升良率：雙張導致的報廢率從3%–5% 降至 0

穩定節拍：避免因雙張停機導致的節拍波動，產能提升 5%–8%

降本增效：年減少損失超 200 萬元。

五、總結

針對汽車車頂1.0–3.5 mm 鋼板、13 SPM高速?zèng)_壓線，阿童木 8200S（接觸式）+1500S（通過式） 是精準、穩定、高效的雙張檢測黃金組合，構建 “源頭攔截 + 入模復檢” 雙重防線，徹底解決雙張入模痛點，為高端汽車覆蓋件沖壓提供可靠保障。
