引言：

隨著商業綜合體對節能與智能化需求的提升，LED照明、電子顯示屏等非線性負載在商場中大規模應用。這類設備通過整流電路將交流電轉換為直流電，雖提升了能效，卻因開關電源的開關特性引發零線電流增大、零排過熱、電壓偏移等帶電風險，嚴重威脅人員安全與設備穩定運行。

關鍵詞：N線電流消除裝置、零線保護裝置、末端電氣火災抑制、中性線電流濾除裝置、零線綜合治理保護

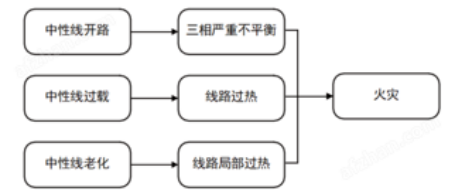

一、 零線電流過大會有哪些危害？

1.1 火災隱患：零線過熱引燃風險

零線電流過大時，導線電阻產生的焦耳熱（Q=I2Rt）隨電流平方激增。若零線電流達相線1.73倍（3次諧波疊加），發熱量是相線的3倍，易致絕緣層老化開裂，甚至引發短路火災。

1.2 設備損毀：電壓偏移與諧波干擾

零線電流過大使零線對地電壓升高（如100A電流在0.1Ω零線上產生10V偏移），導致LED燈、計算機等設備因過壓或欠壓損壞。非線性負載產生的諧波電流（3次、5次）通過零線回流，造成電壓畸變（THD超標），干擾通信并降低功率因數，增加線路損耗。

1.3 系統崩潰：三相不平衡連鎖反應

零線電流過大常伴隨三相負載不平衡，導致變壓器銅損增加20%-30%，中性點電位漂移，加劇零線電壓異常。重載相設備可能過流燒毀，輕載相設備因欠壓停機。

1.4 觸電威脅：零線帶電直接危害

零線斷裂或接觸不良時，電流可能通過設備外殼或大地形成回路，使零線帶電。例如，某商場因零線虛接導致金屬燈架對地電壓達110V，引發觸電事故。此外，零線過熱可能引燃可燃物，造成二次災害。

1.5 經濟損耗：隱性成本與運維壓力

諧波和過熱導致設備壽命縮短超50%，維護周期大幅壓縮；線路損耗增加10%-30%，推高電費；設備故障或保護裝置誤動可能造成營業中斷，單次損失達數十萬元。治理零線電流問題需短期投入，但長期可避免更大損失。

二、 如何識別N線電流過大？

設備異響預警：變壓器、配電柜等設備發出異常噪音或嗡鳴；

道題過熱現象：N線電纜、母排表面溫度異常升高，觸摸燙手；

保護裝置動作：空氣開關、保護器無明顯故障下頻繁無故跳閘；

照明系統異常：車間或辦公區照明燈光出現不明原因的閃爍現象；

負載設備運行異常：連接在系統中的電機、泵類等動力設備運行不穩，伴有異常震動或異響，效率下降。

三、 N線（中性線、零線）電流治理解決方案

3.1 解決原理

實時監測：利用高精度電流互感器，全天候?qū)崟r監測電網中的三相電流及N線電流狀態；

智能分析：內置高性能CPU，快速分析電流中的諧波成分，精準計算三相不平衡度；

精準補償：驅動IGBT功率模塊，實時輸出反向補償電流，抵消諧波和不平衡分量；

凈化電網：N線電流大幅降低，電網波形恢復正弦波，實現電能質量的全面優化。

3.2 核心功能

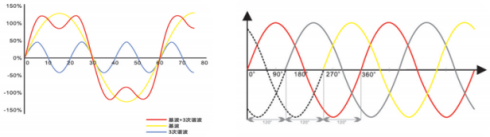

高效濾除3N次諧波：重點針對3、9次等3N次諧波，這類諧波會在中性線（N線）上形成疊加，導致電流過大，引發嚴重的安全隱患。通過高精度諧波治理技術，有效消除波形畸變，顯著降低N線電流，從根本上解決過載問題，保障用電安全；

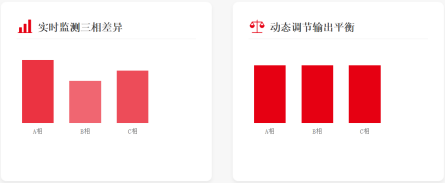

動態補償三相不平衡：實時監測三相電流差異，動態調節各相輸出，將不平衡度控制在5%以內，有效避免因不平衡導致的N線電流過大問題；

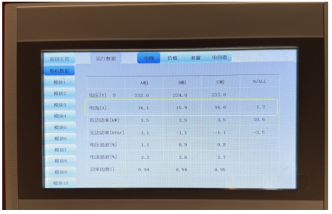

全面監測與主動保護：實時監測電壓、電流、功率、溫度等20余項電參量，全方位掌握設備運行狀態。具備過流、過壓、欠壓、超溫等多種保護功能，故障時自動告警，確保系統安全。自動記錄設備運行日志和歷史故障信息，數據可追溯，方便后續分析與維護。

手機APP，隨時掌握系統狀態：運維人員在現場即可通過手機直接控制設備，無需往返中控室，操作便捷高效。隨時隨地查看關鍵運行指標，數據可視化呈現，狀態一目了然。支持遠程參數配置，系統故障即時推送，確保問題及時發現與處理。

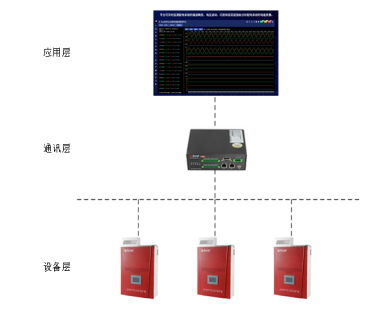

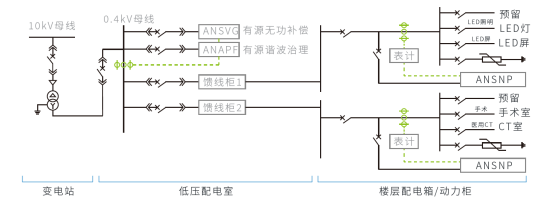

3.3 終端治理方案構架

應用層：負責全局?jǐn)?shù)據的集中監控、實時分析和統一管理，提供可視化的決策支持。

通訊層：構建高可靠的傳輸通道，保障設備層與應用層之間的數據交互實時、穩定、安全。

設備層：部署多個ANSNP中線安防保護器，負責現場數據的實時采集和具體的治理策略執行。

四、 應用案例

4.1 江蘇某制造企業案例

問題現象：由于存在大量的LED照明燈具和可控硅調功器控制的電加熱設備致使產生大量的3次諧波，N線電流最大可達500A左右，線纜和斷路器發熱異常，現場的生產設備受到嚴重影響，生產效率下降。

現場情況：現場18個末端治理點位，以某個末端配電箱為例進行N線治理測試，加熱管投入運行少，功率小，電流小，此時N線電流120A左右；加熱管投入運行多，35%功率運行，N線電流較大，可達480A左右。

設備配置：1臺ANSNP100壁掛模塊

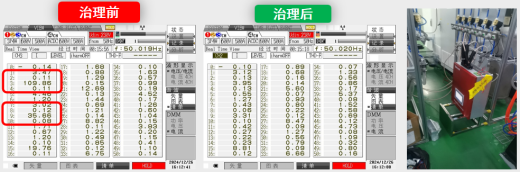

治理效果：N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP對于N線電流中3次諧波的治理能力補償率在97%及以上，符合前期預期的治理要求；線纜和斷路器的溫度降低。

4.2 上海某商業廣場案例

問題現象：由于配電放N線電流過大問題發生過電氣事故，由于商場內大量使用LED照明燈具，隱患顯著，必須進行預防，今年要求商場內商戶必須對其本身所在的配電箱N線電流進行治理，商場內共店鋪兩三百家。

現場情況：先對幾家店鋪做末端N線電流治理。

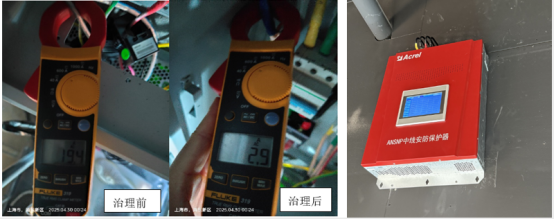

治理效果：***店鋪治理前N相電流19.4A左右，治理后N相電流2.9A，現場要求N相治理完以后降低到5A以內，完全滿足預期的治理要求，設備運行穩定。

五、 產品專利

發明專利-《一種中線安防保護器用的N相過流保護與監測系統》已授權

外觀專利-《中線安防保護器SNP》已授權

外觀專利-《一種顯示屏幕面板的末端N線電流治理裝置-ANSNP中線安防保護器用戶界》已授理

軟著-《ANSNP中線安防保護器軟件》已授權

期刊論文-《一種基于SNP中線安防保護器的N線過流保護與檢測方法》已錄用出版

期刊論文-《一種基于N線電流過大的終端電氣綜合治理解決方案》已錄用

安科瑞電氣股份有限公司 智慧能源產品主理人 李明君 18702111683
