在開關電源中，變壓器MOS管的狀態直接決定了整機的能量轉換效率。許多人認為只要選對了RDS(on)參數就能保證變壓器高效運行，卻忽略了一個關鍵的現實：MOS管的導通電阻并非固定數值，而是隨結溫的升高動態變化。當MOS管在工作過程中發熱時，RDS(on)的增大反過來推高溫升，形成一個不可忽視的“正反饋”循環，最終消耗變壓器設計時預留的效率裕量。理解這一關聯并采取針對性的設計措施，是將理論研究轉化為實際工程收益的關鍵環節。

變壓器MOS管

RDS(on)的溫度特性

RDS(on)是MOSFET完全開啟后漏源極之間的總導通電阻，這一參數隨溫度變化的物理本質源于半導體內部載流子遷移率的溫度特性。隨著結溫升高，電子和空穴的晶格散射增強，遷移率降低，導致溝道電阻相應增大。從整體數據手冊來看，RDS(on)在整個工作溫度范圍內總體呈現“隨溫度升高而增加”的規律，這一正溫度系數使得MOSFET在并聯使用時具有天然的均流特性，但對單管導通損耗而言，它的變化趨勢是不可回避的工程問題。

在典型的650V硅基MOSFET規格書中，當結溫Tj=25℃時RDS(on)約在300mΩ水平，而當Tj=125℃時，RDS(on)的溫增系數可達70%-75%。

這意味著原先設計的平均傳導損耗在高溫下被大幅放大。以25℃下靜態RDS(on)=30mΩ、輸出30A電流為例，導通損耗為27W；而當Tj=125℃時，RDS(on)若為1.7倍即51mΩ，損耗將達到46W，增幅約70%。對于工作溫度長期較高的變壓器，這一損耗增幅必須被納入效率損失預算。

RDS(on)變化如何引發變壓器效率的“沉降鏈”？

變壓器開關電源的總效率中，MOSFET的導通損耗占傳導段主要部分，而RDS(on)的熱漂移則是主導這一損耗變化的核心。傳導損耗的計算公式為P_cond = I_RMS2 × RDS(on) × K × D，其中K為結溫對應的溫度系數，I_RMS為負載電流有效值，D為占空比。忽略K值會嚴重低估MOSFET的實際發熱，進而推高變壓器周邊的工況溫度，降低磁芯效率和繞組導電性能等整個能量傳輸鏈的元件性能。

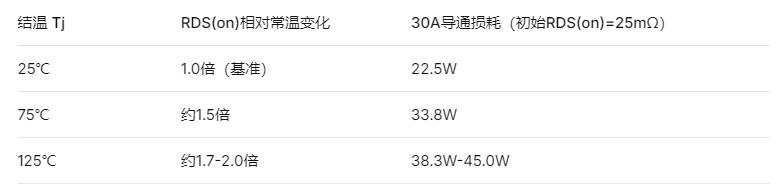

為了更直觀地展示溫度對RDS(on)和導通損耗的倍增效應，下圖表對比了某典型650V硅MOSFET在不同結溫下的參數變化：

RDS(on)變化如何引發變壓器效率的“沉降鏈”？

數據來源：參考典型硅基MOSFET RDS(on)溫度特性曲線及平臺實測均值。

可以看到，僅在125℃時，損耗較常溫值增幅已超過70%。

以一個具體的變壓器應用為工程案例，某300W反激電源在40℃環溫老化測試中，原邊MOSFET殼溫從初始85℃在2小時內爬升至105℃，測量發現RDS(on)實測值從25℃約18mΩ，升高到約32.5mΩ。根據P_cond = I_RMS2 × RDS(on)的估算，其導通損耗從約7.2W上升至13W，整機效率從91.6%降至90.2%，下降了1.4個百分點。這一測試結果說明，MOSFET的熱發散如果沒有在初期設計時充分考慮熱效應，會提前超限并拉低整機效率。

控制RDS(on)熱飄移對變壓器效率影響的根本，是通過精密熱設計壓制MOSFET結溫。MOS管的接通溫升受總熱阻RthJA和傳導損耗、開關損耗共同作用。在典型自然散熱條件下，RthJA由封裝殼體到PCB、到環境空氣等熱阻構成。選用小封裝如DFN3×3時，RthJA可能高達50-60℃/W，而選用TO-220加散熱器的改進則可降至8-12℃/W。

以平尚科技的電力工程師配套項目為例，在某120W反激模塊中，原設計使用DFN3×3封裝的MOSFET，滿載運行時測得管殼溫度達到112℃，RDS(on)變成25℃時的1.8倍，整機效率比預計低了1.7%。經整改改用TO-220封裝并匹配小型鋁擠散熱器，熱阻由48℃/W降至12℃/W。效率重新達到了設計目標值的同時，使MOS管殼溫穩定在75℃左右，極大提升了變壓器的可靠性。

此外，MOSFET選型時應優先取溫度系數適中、高溫下RDS(on)保持較好的器件。部分新型超結MOSFET與寬禁帶半導體在高溫穩定性上有明顯改善。SiC MOSFET在25℃下的RDS(on)僅有硅MOSFET的三分之一，在150℃高溫時仍為硅器件的一半。在選擇時，仍需考慮其正溫度系數范圍下的熱失控概率并匹配可靠驅動。對于對高溫運行有特定要求的變壓器設備，平尚科技建議可選用低熱阻封裝與寬禁帶器件設計方案，結合導熱硅脂優化或相變材料涂布。

這些精確的熱管理和調控措施，直接緩解MOS管熱閉鎖導致的RDS(on)惡性漂移，保證變壓器在長壽命周期內的效率穩定。

穩“溫”方能穩壓、降耗

MOS管的RDS(on)溫度特性揭示了一個工程本質：變壓器的效率，從來不是由靜態選型決定的完美直線，而是由溫度漫射、熱阻分流和偏置調節組成的動態平衡。結留的溫度較高，RDS(on)隨之變大，效率沉降鏈條啟動，最終引發整體指標的滑坡。平尚科技結合多年的功率器件熱管理與變壓器匹配經驗，力求通過熱流抑制與精準選型，為工程師設計更平穩的變壓器效率曲線提供系統化參考——讓每一度溫升的增幅不再成為耗散的起點，而是可控工程環節中的一環。
