隨著 USB4、USB3.x、Thunderbolt 4、HDMI、MIPI、車載 SerDes、車載以太網等高速接口全面普及，10Gbps + 傳輸對信號完整性與 ESD 防護提出雙重嚴苛要求。

江西薩瑞微電子推出SEU0721P1（雙向）+ SEU0731P1（單向）兩款 DFN1006-2L 超小型 ESD 保護二極管，專為高速信號鏈路打造，超低電容、高鉗位、強防護，覆蓋單端 / 差分全場景高速 I/F 保護需求。

01

核心優勢：突破權衡，高速與保護兼得

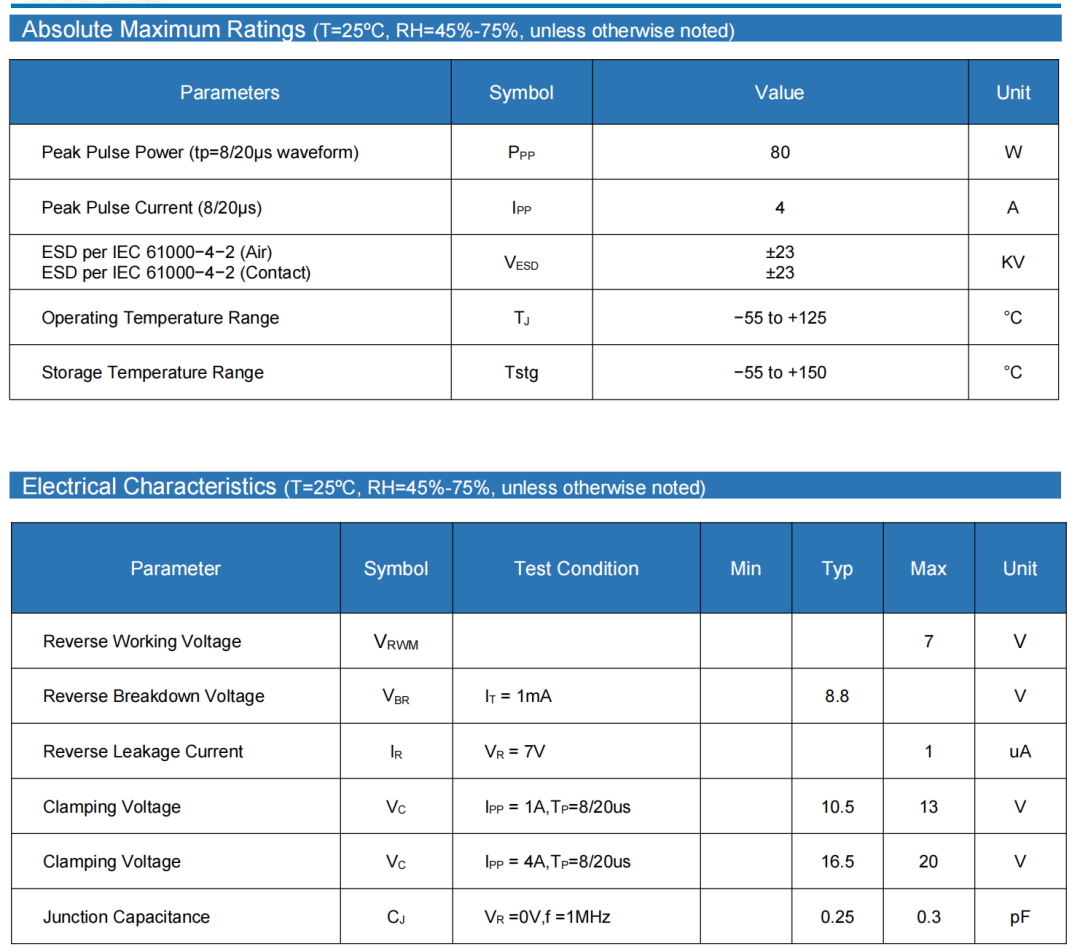

SEU0721P1｜雙向 ESD 二極管

類型：雙向

結電容：典型 0.25pF，Max 0.3pF（0.2pF 級）

ESD 防護：IEC61000-4-2 ±23kV（空氣 / 接觸）

峰值脈沖電流：4A（8/20μs）

封裝：DFN1006-2L 無引腳小型化

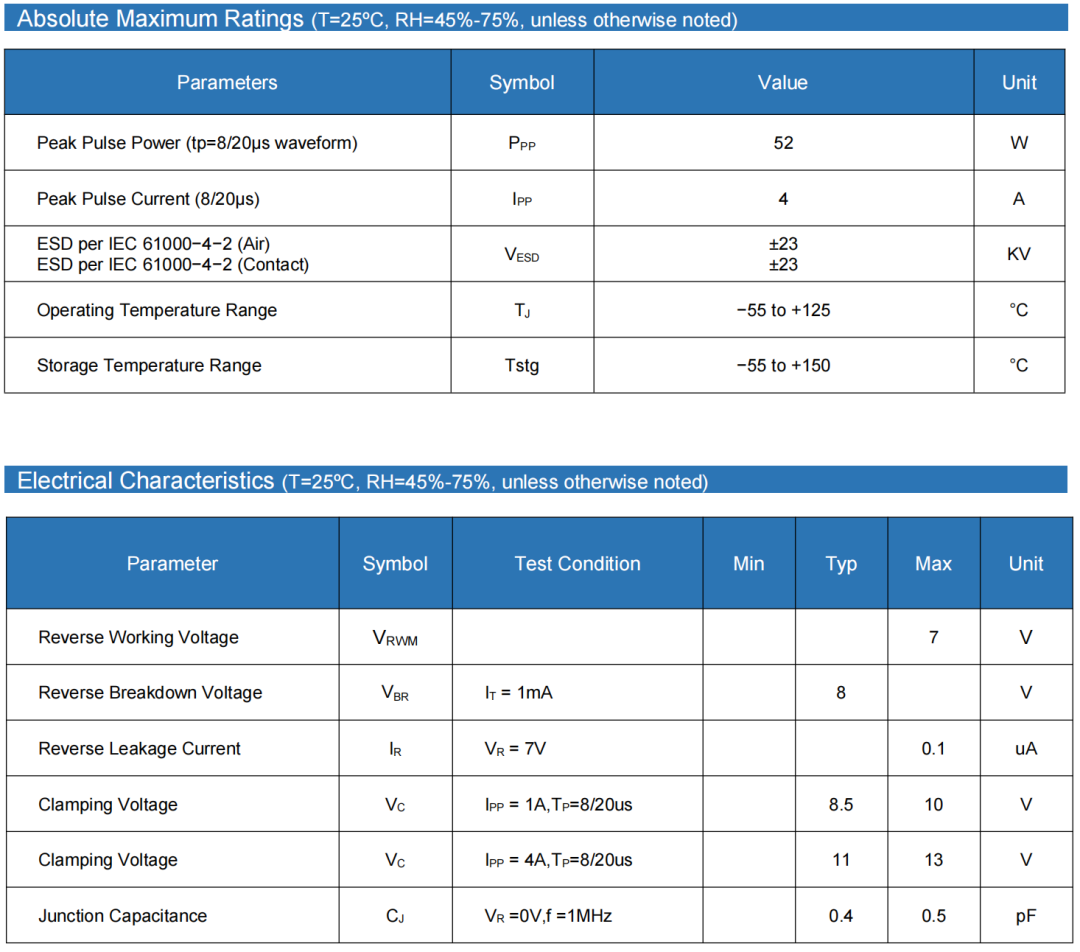

SEU0731P1｜單向 ESD 二極管

類型：?jiǎn)蜗?/p>

結電容：典型 0.4pF，Max 0.5pF

ESD 防護：IEC61000-4-2 ±23kV（空氣 / 接觸）

峰值脈沖電流：4A（8/20μs）

封裝：DFN1006-2L 無引腳小型化

02

核心亮點

SEU0721P1：≤0.3pF，極致抑制信號劣化，完美適配 USB4、PCIe、MIPI 等高靈敏度差分接口。

SEU0731P1：≤0.5pF，兼顧高速與成本，適合單端高速 I/O 與通用高速接口。

03

低鉗位 + 低漏電流，保護更可靠

雙向款：4A 下鉗位電壓典型16.5V

單向款：4A 下鉗位電壓典型11V，更低鉗位、更穩保護

漏電流低至0.1μA/1μA，系統功耗更優

04

高等級 ESD，滿足車規 / 消費 / 工業

兩款均達到：

IEC61000-4-2 ±23kV（空氣 / 接觸）

寬溫工作：-55℃ ~ +125℃

RoHS、UL 94V-0、無鉛綠色塑封料

05

DFN1006-2L 微型封裝，高密度布局

超小體積、低寄生電感

貼近連接器擺放，不占用空間

適合手機、筆電、車載、相機等輕薄化設計

06

典型應用原理圖

雙向保護電路（SEU0721P1）

適用于：USB4/USB3.x、PCIe、LVDS、MIPI、車載 SerDes 等差分高速信號

單向保護電路（SEU0731P1）

適用于：?jiǎn)味烁咚?I/O、HDMI、音頻、傳感器、通用高速信號

07

關鍵參數對比表

08

應用領域

完美覆蓋10Gbps + 高速接口：

USB4 / USB3.x / Thunderbolt 4

HDMI / DisplayPort / PCIe

MIPI D-PHY / C-PHY / LVDS

車載 SerDes、車載以太網（10/100/1000Mbps）

手機、筆電、平板、相機、便攜儀器、車載設備、工業終端

薩瑞微：以硬核器件，護航高速互聯

專注 ESD/TVS 保護器件研發制造，以超低電容、高可靠性、微型化產品，為高速互聯提供一站式靜電防護方案。
