在很多電子項目中，電源部分往往最令人頭疼——電路復雜、元件眾多、高壓危險。如果有一款模塊，能把整流、濾波、穩壓、隔離全部集成在一起，且支持手工焊接、即插即用，那該多好。深圳市海凌科電子推出的15W LS系列DIY型超小型AC-DC模塊電源，正是為創客、工程師和小批量開發者量身打造的供電神器。

一、產品概述

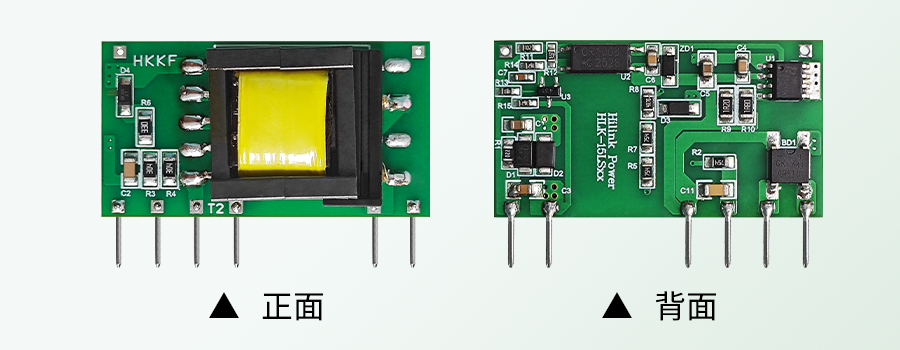

15W LS系列是海凌科電子專為DIY應用設計的一款高效AC-DC模塊電源。它把原本需要幾十個元件的開關電源電路，全部壓縮進一個僅42.7×23×13.8mm的封裝內，重量僅12克，真正做到了“超小體積，15W功率”。模塊采用直插式引腳，間距標準，可直接焊接在萬用板或PCB上，非常適合手工制作和小批量生產。

該系列共包含6個型號：HLK-15LS03（3.3V/3A）、15LS05（5V/3A）、15LS09（9V/1.66A）、15LS12（12V/1.25A）、15LS15（15V/1A）以及15LS24（24V/0.625A）。無論您需要給單片機供電，還是驅動繼電器、電機，都能找到合適型號。

作為DIY型產品，它最大的特點是外圍電路極簡——只需外接保險絲、壓敏電阻和幾個電容，就能搭建一個可靠、安全的AC-DC供電系統。無需復雜的變壓器繞制、無需高壓調試經驗，大大降低了電源設計的門檻和風險。

參考資料：海凌科15WLS系列電源模塊規格書

二、技術亮點

1.超寬電壓輸入，全球通用

模塊額定輸入100-240Vac，實際可工作于85~305Vac，兼容絕大部分供電系統。同時支持100~430Vdc直流輸入，靈活適配光伏、電池等場景。DIY時無需糾結輸入類型。

2.高效率、低損耗

典型效率高達81%~88%（不同型號略有差異），遠高于普通線性電源，發熱小。

空載損耗小于0.1W，符合綠色環保要求，24小時待機也不心疼電費。

3.完善的保護功能，放心折騰

輸出短路保護：正常輸出時直接短路，短路去除后自動恢復，不損壞模塊。

輸出過流保護：負載超過額定值110%~150%時自動限流。

即使DIY接線失誤，模塊也能自我保護，減少“燒板”風險。

4.高隔離、安全可靠

輸入與輸出之間耐壓高達3000Vac，絕緣電阻>100MΩ，滿足UL/CE安規設計要求。配合推薦電路（安規電容、共模電感），可輕松通過EMC測試，保證自己和設備的安全。

5.寬工作溫度，長壽命

可在-25℃~+60℃環境下工作。模塊經過高強度工作測試，適合7×24小時不間斷運行場合。

三、應用場景

DIY創客項目：自制智能插座、桌面時鐘、調光燈、3D打印機供電等，告別笨重的變壓器和凌亂的飛線，一塊小模塊搞定交流轉直流。

智能家居：智能窗簾、門鎖、溫控器等設備需要嵌入86型暗盒，15W LS系列正好合適。

工業自動化：PLC、傳感器、儀表、繼電器模組等需要隔離電源。該模塊抗浪涌能力強，能適應工廠電磁干擾環境。

通訊設備：路由器、交換機、網關等設備需12V或5V供電，低紋波保證信號質量，滿足長期不間斷運行。

儀器儀表：手持表、電能表、測量儀器中，AC-DC模塊可為后級提供純凈隔離電源，提高測量精度。

四、總結

15W LS系列是一款真正為DIY用戶設計的AC-DC電源模塊：外圍電路極簡、手工焊接友好、保護齊全、安全可靠。無論您是個人創客、電子愛好者，還是小批量產品開發者，用它搭建供電系統都能節省大量時間和成本?；ê苌俚腻X，獲得工業級的電源品質——這就是DIY型模塊的魅力。
