隨著電機驅動技術不斷向高效率與高動態響應發展，基于磁場定向控制（FOC）的矢量驅動方式已成為主流方案。在這一過程中，如何更高效地調試和優化控制系統，成為工程師面臨的重要挑戰。

在復雜控制算法背后，關鍵變量往往難以直接觀測，這也使得電機系統的性能優化長期依賴間接分析與經驗判斷。如何實現對核心控制參數的實時可視化，正在成為電機驅動系統開發中的關鍵問題。

DQ0參數：電機控制中的“關鍵變量”

在磁場定向控制中，DQ0（Direct-Quadrature-Zero）參數是描述電機運行狀態的核心變量。通過Clarke與Park變換，三相電壓或電流可以轉換為D軸與Q軸分量，從而實現對轉矩與磁通的獨立控制。

其中，D軸主要反映磁通方向，Q軸則直接決定電機輸出轉矩。通過對這兩個變量的調節，可以實現更高效、更穩定的電機控制策略。

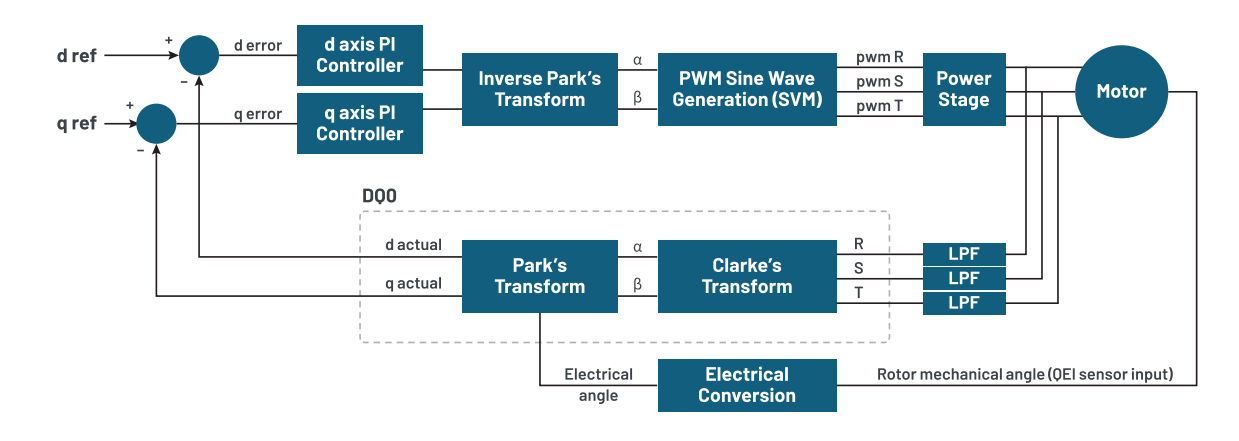

圖1. 磁場定向控制系統通過坐標變換實現對轉矩與磁通的獨立控制

然而，在實際系統中，這些參數通常存在于數字控制模塊（如FPGA或控制器）內部，難以直接測量。這也使得工程師在調試過程中，很難直觀理解控制策略與實際輸出之間的關系。

傳統調試方式的局限性

在傳統開發流程中，工程師往往依賴自定義軟硬件系統，對DQ0參數進行間接測量與分析。這種方法不僅實現復雜，而且成本較高，且難以在不同測試場景中復用。

同時，由于缺乏實時可視化能力，工程師在調試過程中往往需要反復驗證，調試效率受到明顯限制。在高動態運行條件下，這種方法更難捕捉系統瞬態行為，從而影響整體優化效果。

從“不可見”到“可測量”：DQ0分析的新方法

隨著測試測量技術的發展，通過示波器對電機系統進行DQ0分析，正在成為一種更加高效的解決路徑。

基于對三相電壓或電流信號的實時采樣，并結合轉子位置信息（如編碼器或反電動勢信號），可以在測量端直接計算出D、Q及0分量，實現對控制變量的實時觀測。

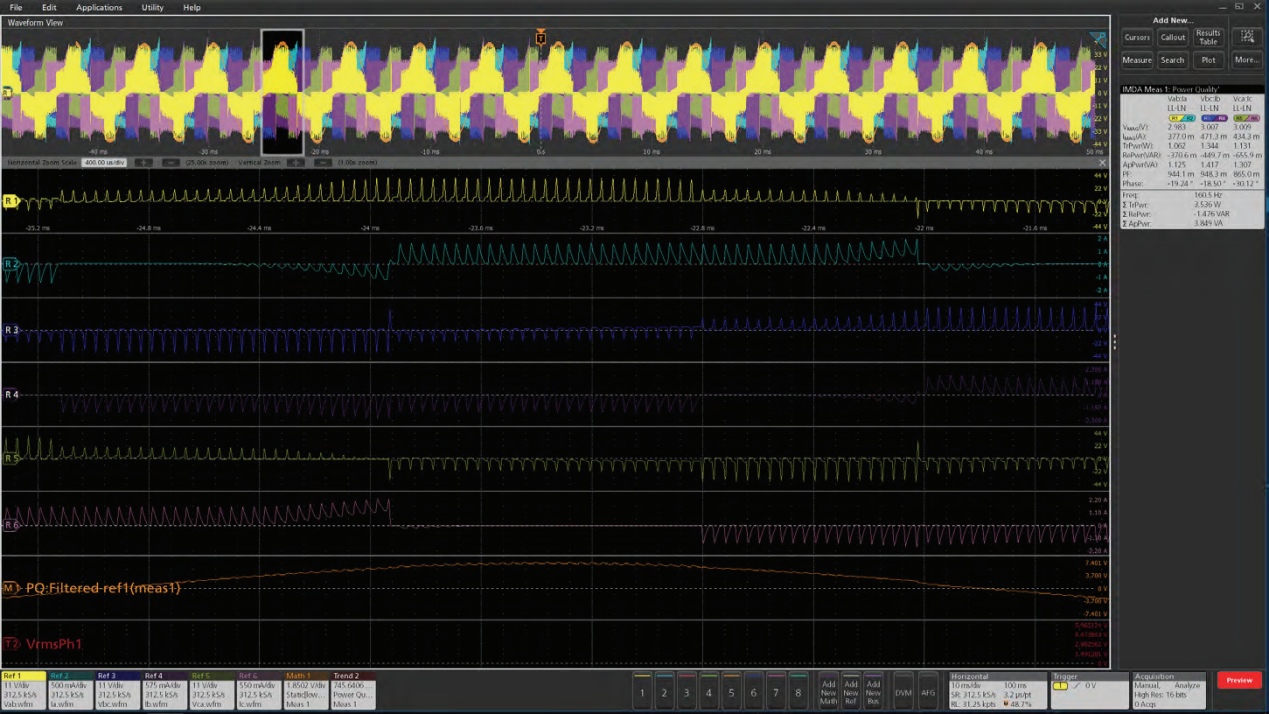

圖2. 復雜PWM波形反映電機驅動系統的動態電氣特性

這一方法的核心價值在于，將原本存在于控制算法內部的關鍵參數轉化為可測量信號，使工程師能夠直觀分析控制策略對系統性能的影響。

示波器如何實現DQ0可視化分析

在實際測試中，通過高性能示波器結合電機驅動分析軟件，可以實現DQ0參數的實時計算與展示。

例如，在示波器上運行專用分析軟件后，可基于采集到的三相電壓、電流及角度信息，自動完成坐標變換并輸出D、Q、0以及合成矢量等關鍵參數。同時，通過低通濾波等手段，可以有效降低EMI和開關噪聲對測量結果的影響。

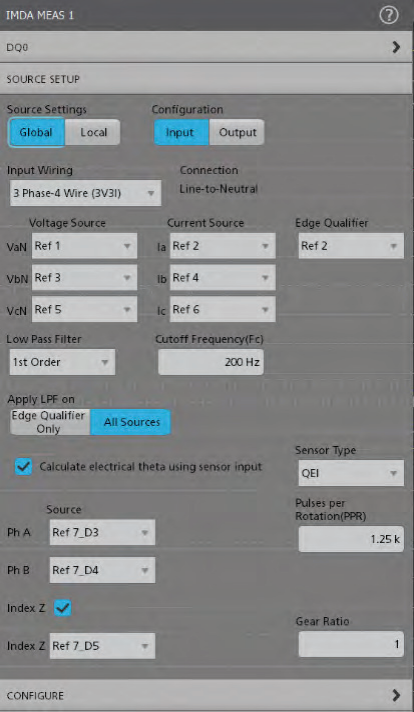

圖3. 示波器配置界面支持DQ0測量參數設置與信號采集

在圖形化界面中，工程師不僅可以觀察DQ0參數的時間變化，還可以通過相量圖直觀查看電機運行狀態。例如，在相量圖中可以看到合成矢量的旋轉軌跡，從而判斷驅動系統是否平穩運行（如第4頁圖示所展示的矢量變化與時間波形）。

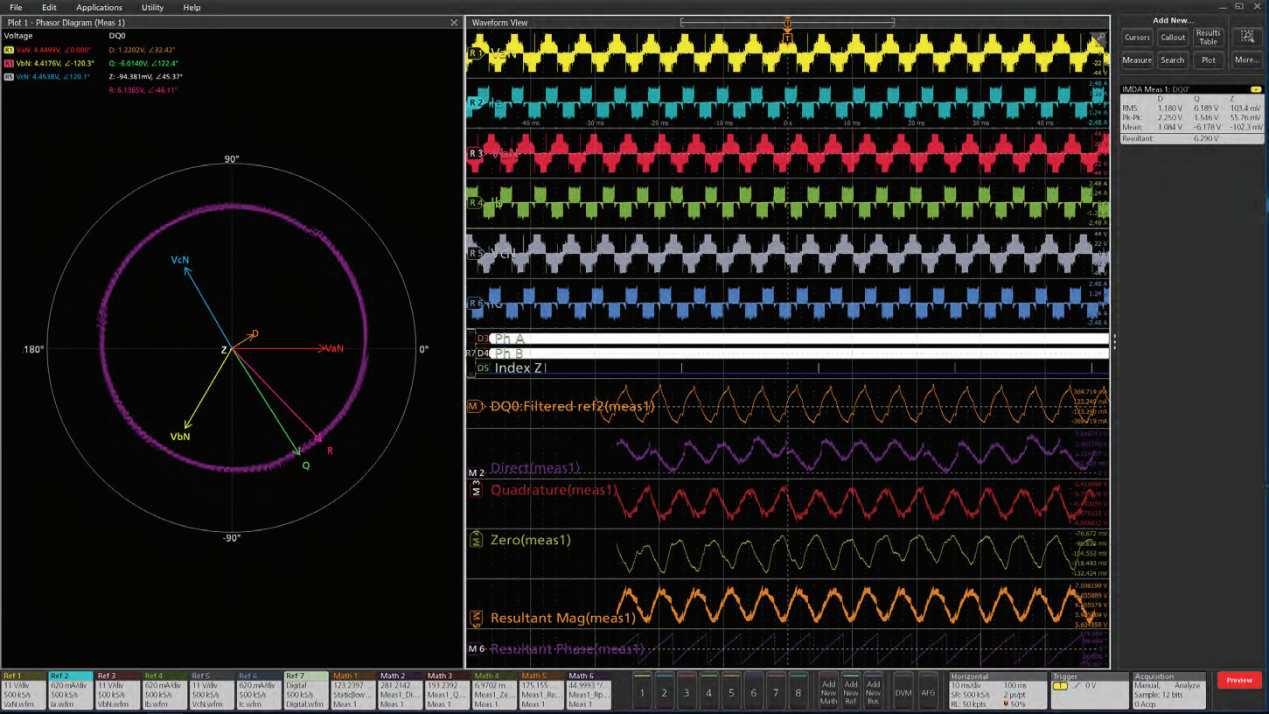

圖4. DQ0相量圖與時域波形結合展示電機控制狀態

Tektronix測試方案：連接控制算法與實際性能

針對電機驅動系統的調試需求，Tektronix提供了基于示波器平臺的電機驅動分析解決方案。

通過在5系或6系示波器上配置逆變器、電機與驅動分析軟件（IMDA-DQ0選件），可以實現對DQ0參數的實時測量與分析。該方案能夠在同一平臺上完成信號采集、數據處理與可視化展示，將復雜的控制算法轉化為直觀的測量結果。

這一測試體系的價值不僅體現在測量能力上，更在于幫助工程師建立從電氣信號到機械輸出之間的關聯。例如，可以將DQ0參數與扭矩輸出進行對比分析，從而更快定位系統性能瓶頸，并優化控制策略。

提升電機系統調試效率的關鍵路徑

隨著電機系統復雜度不斷提升，調試與優化過程對測試工具提出了更高要求。

通過將DQ0分析引入示波器測量體系，工程師能夠：

? 實時觀測關鍵控制變量

? 快速定位系統動態問題

? 建立電氣信號與機械性能之間的關聯

? 提升整體調試效率與設計可靠性

這一方法不僅簡化了傳統復雜的測量流程，也為電機驅動系統的開發提供了更加高效、直觀的技術路徑。

從算法到工程實現的關鍵一步

在電機驅動技術不斷演進的背景下，控制算法的先進性需要通過工程驗證才能真正轉化為性能優勢。

DQ0分析的可視化測量能力，使得原本難以觀測的控制變量變得直觀可見，為系統調試與優化提供了重要支撐。

隨著測試測量技術與控制系統的進一步融合，電機驅動開發正從“經驗驅動”走向“數據驅動”，而這也將成為提升系統性能與開發效率的重要方向。
