[圖文]彩電簡易保護插座

　　目前彩色電視機的電源均為電子開關式穩壓電源，當市電電壓錯相而導致380V電壓輸入時，其保護裝置的動作速度必須快于電子開關電源的工作速度才能有效地保護彩電不被損壞，然而目前市售某些彩電保護器卻不能做到這一點，盡管安裝了彩電保護裝置，還會經常發生因供電錯相而燒壞彩電的事故，究其原因，大多是在保護器尚未動作時，彩電已經損壞。本文介紹的這種簡易保護插座，能在錯相條件下迅速動作使保險絲熔斷，起到有效保護彩電的作用。（站長提示：其實本裝置可適用于其它任何市電供電的設備，如電腦、音響等；循此原理，網友可根據所需，設計出符合自己需要的其它保護裝置）
　　工作原理

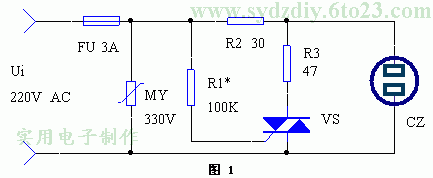

　　該裝置的電路見圖1（點擊下載原理圖）。它是由主要元件—壓敏電阻MY和雙向可控硅VS組成。MY的主要作用是吸收電網雜波脈沖，防止開機瞬間的大電流沖擊，由于它處于彩電電源的第一道關口，有凈化電網電源、減小干擾、使屏幕圖像更加清晰的功效；VS是電子開關，它能在電網錯相時迅速導通產生強大的短路電流使保險絲FU熔斷，從而切斷供給彩電的電源。具體工作過程如下：當市電電網電壓正常時，VS因觸發電流不足而處于截止?fàn)顟B(tài)，彩電得電而正常工作。一旦發生錯相事故，會導致輸入電壓上升至380V，此時VS迅速被觸發導通，在錯相的瞬間，由于R2和R3的分壓作用，　使輸入到彩電中的電壓僅為UO＝Ui×R3/（R2+R3）≈230（V），這個電壓值不會損壞彩電。與此同時，VS的導通會使保護器電路電流猛增，F(xiàn)U迅速熔斷而切斷電源。
　　元器件選擇與制作
　　元器件清單見下表

編　號	名　稱	型　號	數　量
R1＊	電阻	100K 1/4W 需調整	1
R2	電阻	30Ω　用500W電爐絲自制	1
R3	電阻	47Ω　用500W電爐絲自制	1
MY	壓敏電阻	330V	1
VS	雙向可控硅	3A/600V	1
FU	保險管	3A	1
CZ	電源插座	10A/250V	1

　　調試
　　調試時，用一臺1kW的耦變壓器將市電電壓調至300V左右，將其輸出端與本裝置的Ui相連（注意：調試時在CZ上先不要插入任何用電器?。?，調節R1的大小，使VS剛好導通，F(xiàn)U熔斷，調試完畢，說明保護插座工作正常。
