【摘 要】 介紹了一種以單片機AT89C52為基礎的可實現計算機網絡遠程抄表的數字電度表,該表采用電力載波通信方式,是一種新型的電功率計。
??? 關鍵詞:電力載波 遠程抄表 數字電度表
1 引 言
作為通信技術的一個應用領域,電力載波通信技術用現有交流電源線作通信線路,省去不切實際的鋪線工程,具有通道可靠性高、投資少見效快、與電網建設同步等無法比擬的優越性,現已成為電力系統應用最為廣泛的通信手段。本文介紹一種以單片機AT89C52為基礎的采用電力載波通信方式實現遠程抄表的數字電度表,它能實現各個電力用戶用電量的自動記錄、傳送等功能 ,使得在供電局抄表中心便能查詢用電情況,自動抄收用戶電表數、計算電費等,由此帶來的經濟效益及社會效益都將非??捎^。
2 系統簡介
?? 系統總結構簡圖如圖1所示。
????????????????????????????
電網進戶線通過穩壓電路(7805)產生+5V和+10V兩種直流工作電源,以滿足本系統中不同集成電路的需要,同時AD7751開始電功率計量,產生一個與實功率信息成正比的頻率,輸入到AT89C52進行脈沖計數,再通過專用modem芯片ST7537將功率信息以電力載波方式送回電網來實現遠程抄表,并驅動數碼管顯示功率讀數,其功率信息存放于外部存儲器M93C46中以防掉電后數據丟失 。系統故障保護部分由光耦MOC3063和電磁繼電器組成,當AT89C52因故停止工作時,電磁繼電器自動切斷電源,保證電度表不會出現漏計電現象。
3 系統工作原理(硬件設計)
系統電氣原理圖如圖2所示。



3.1 CPU及外圍電路
AT89C52是ATMEL公司生產的MCS-51系列單片機,內置8K字節電擦除可編程EEPROM片內程序存儲器和256字節RAM,片內程序存儲器空間能滿足本系統程序存儲之需要,可省去片外EPROM程序存儲器和地址鎖存器,使電路結構簡捷。
P1.3口作片外串行EEPROM存儲芯片的片選信號,P1.2口輸出時鐘信號,P1.1口輸出操作命令或向EEPROM送寫數據,P1.0口為數據輸入端,P1.4口為光耦MOC3063控制端,P0口為數碼顯示LED段選控制端,P2.0~P2.4口為位選控制端,P2.5~P2.7口分別與ST7537的
RX、/
相聯進行數據通信控制,XTAL1時鐘輸入端接至ST7537的MCLK時鐘輸出端,RESET接至ST7537的RSTO復位輸出端。P3.4口計數器T0輸入端接至AD7751的F1低頻率輸出端進行脈沖計數。
存儲單元采用電擦除可編程存儲器M93C46,其片內有64×16位串行存儲單元,具有在線改寫數據功能,在本控制電路中用來存儲用戶所用電量。
系統的故障保護部分由光耦MOC3063和電磁繼電器組成。
3.2 功率計量(AD7751)
AD7751是一種高精度的帶有片內故障檢測的電量測量IC,電源線路電壓傳感器的輸出端接到AD7751的電壓通道V2P、V2N。從電流傳感器輸出的電壓接到電流通道V1A、V1B,其內部的兩個ADC將電流和電壓傳感器送來的信號數字化。AD7751計算兩個電壓信號(通道1和通道2上的)的乘積,然后低通濾波這個乘積以提取實功率信息。
AD7751的低頻率信號輸出是通過累加這個實功率信息產生的,這個低頻率信號本來就意味著在輸出脈沖間長時間的累加,所以這個輸出頻率正比于平均實功率,這個平均實功率信息可以依次被累加(例如通過一個計數器)以產生能量信息。
AD7751主要管腳的功能:
高通濾波器(HPF)選擇,在功率計量應用中HPF必須被使能。
V1A、V1B:通道1(電流通道)的模擬輸入。這兩個輸入端是全差分電壓輸入。
V2P、V2N:通道2(電壓通道)的輸入端。
??? VIN:差分電壓輸入V1A和V1B的負輸入腳?!?br>? CLKIN、CLKOUT:外部時鐘輸入端,對規定的工作來說時鐘頻率是3.58MHz。
F1、F2:低頻率邏輯輸出端,F(xiàn)1和F2提供“平均實功率”信息。
3.3 數據通信(ST7537)
ST7537是SGS-THOMSON公司專為電力線載波通信而設計的家庭自動化modem芯片,它除有一般的modem芯片的信號調制解調功能外,還針對電力線應用加入許多特別的信號處理手段,目前,在國內電力線載波抄表領域應用廣泛。其調制解調技術是FSK方式,最高波特率達到了2400bps。ST7537通過一個外部激勵、一個變壓器和能量主線相聯接,載波頻率為132.45kHz。
ST7537主要管腳的功能:
RX/
:接收或發送方式選擇輸入端,RX/
=0時為發送工作方式,RX/
=1時為接收工作方式。
:看門狗輸入端。
PABC、
功率放大器輸出端。
:數據檢測輸出端?!?br> TXD:傳送數據輸入端。
RXD:接收數據輸出端。RSTO:復位輸出端。
RAI:接收模擬信號輸入端。
ATO:模擬信號輸出端。
MCLK:時鐘輸出端。
AVDD:內部模擬電源電壓+10V。
DVDD:內部數字電源電壓+5V。
我們設計的ST7537與220V電力線的接口電路簡單實用,性價比高,其電路見圖2所示的電氣原理圖。
4 控制軟件的設計
該系統軟件由主程序和中斷程序組成,軟件流程圖如圖3和圖4示,主機以點名方式與各分機進行通信,主機向電網送分機地址,各分機從電網讀得并判別是否是本機地址,如果是,則送計量結果及故障狀態。



限于篇幅,本系統初始化程序略。
5 結束語
該數字電度表測量精度高,性能穩定可靠,不但可以取代老式的齒輪式電度表,還可以實現計算機網絡遠程抄表及高效數據管理,是現代供配電管理不可缺少的用戶電功率計,是老式電度表的替代產品,市場前景廣闊。
2 何立民.單片機應用系統設計.北京:北京航空航天大學出版社,1990
3 余永權.單片機應用系統的功率接口技術.北京:北京航空航天大學出版社,1992
??? 關鍵詞:電力載波 遠程抄表 數字電度表
1 引 言
作為通信技術的一個應用領域,電力載波通信技術用現有交流電源線作通信線路,省去不切實際的鋪線工程,具有通道可靠性高、投資少見效快、與電網建設同步等無法比擬的優越性,現已成為電力系統應用最為廣泛的通信手段。本文介紹一種以單片機AT89C52為基礎的采用電力載波通信方式實現遠程抄表的數字電度表,它能實現各個電力用戶用電量的自動記錄、傳送等功能 ,使得在供電局抄表中心便能查詢用電情況,自動抄收用戶電表數、計算電費等,由此帶來的經濟效益及社會效益都將非??捎^。
2 系統簡介
?? 系統總結構簡圖如圖1所示。
????????????????????????????

電網進戶線通過穩壓電路(7805)產生+5V和+10V兩種直流工作電源,以滿足本系統中不同集成電路的需要,同時AD7751開始電功率計量,產生一個與實功率信息成正比的頻率,輸入到AT89C52進行脈沖計數,再通過專用modem芯片ST7537將功率信息以電力載波方式送回電網來實現遠程抄表,并驅動數碼管顯示功率讀數,其功率信息存放于外部存儲器M93C46中以防掉電后數據丟失 。系統故障保護部分由光耦MOC3063和電磁繼電器組成,當AT89C52因故停止工作時,電磁繼電器自動切斷電源,保證電度表不會出現漏計電現象。
3 系統工作原理(硬件設計)

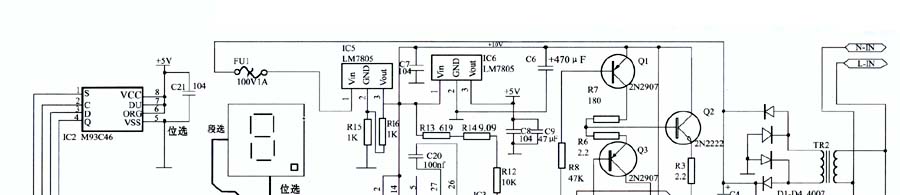

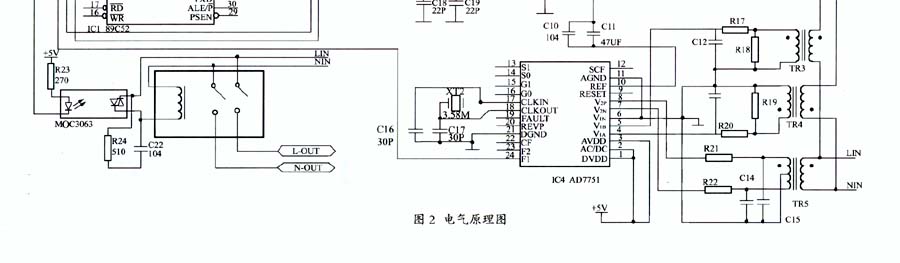

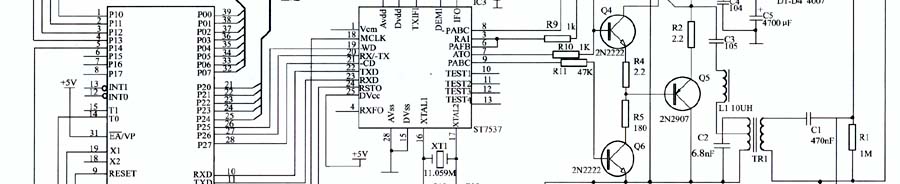

系統電氣原理圖如圖2所示。



3.1 CPU及外圍電路
AT89C52是ATMEL公司生產的MCS-51系列單片機,內置8K字節電擦除可編程EEPROM片內程序存儲器和256字節RAM,片內程序存儲器空間能滿足本系統程序存儲之需要,可省去片外EPROM程序存儲器和地址鎖存器,使電路結構簡捷。
P1.3口作片外串行EEPROM存儲芯片的片選信號,P1.2口輸出時鐘信號,P1.1口輸出操作命令或向EEPROM送寫數據,P1.0口為數據輸入端,P1.4口為光耦MOC3063控制端,P0口為數碼顯示LED段選控制端,P2.0~P2.4口為位選控制端,P2.5~P2.7口分別與ST7537的
存儲單元采用電擦除可編程存儲器M93C46,其片內有64×16位串行存儲單元,具有在線改寫數據功能,在本控制電路中用來存儲用戶所用電量。
系統的故障保護部分由光耦MOC3063和電磁繼電器組成。
3.2 功率計量(AD7751)
AD7751是一種高精度的帶有片內故障檢測的電量測量IC,電源線路電壓傳感器的輸出端接到AD7751的電壓通道V2P、V2N。從電流傳感器輸出的電壓接到電流通道V1A、V1B,其內部的兩個ADC將電流和電壓傳感器送來的信號數字化。AD7751計算兩個電壓信號(通道1和通道2上的)的乘積,然后低通濾波這個乘積以提取實功率信息。
AD7751的低頻率信號輸出是通過累加這個實功率信息產生的,這個低頻率信號本來就意味著在輸出脈沖間長時間的累加,所以這個輸出頻率正比于平均實功率,這個平均實功率信息可以依次被累加(例如通過一個計數器)以產生能量信息。
AD7751主要管腳的功能:
V1A、V1B:通道1(電流通道)的模擬輸入。這兩個輸入端是全差分電壓輸入。
V2P、V2N:通道2(電壓通道)的輸入端。
??? VIN:差分電壓輸入V1A和V1B的負輸入腳?!?br>? CLKIN、CLKOUT:外部時鐘輸入端,對規定的工作來說時鐘頻率是3.58MHz。
F1、F2:低頻率邏輯輸出端,F(xiàn)1和F2提供“平均實功率”信息。
3.3 數據通信(ST7537)
ST7537是SGS-THOMSON公司專為電力線載波通信而設計的家庭自動化modem芯片,它除有一般的modem芯片的信號調制解調功能外,還針對電力線應用加入許多特別的信號處理手段,目前,在國內電力線載波抄表領域應用廣泛。其調制解調技術是FSK方式,最高波特率達到了2400bps。ST7537通過一個外部激勵、一個變壓器和能量主線相聯接,載波頻率為132.45kHz。
ST7537主要管腳的功能:
RX/
PABC、
RXD:接收數據輸出端。RSTO:復位輸出端。
RAI:接收模擬信號輸入端。
ATO:模擬信號輸出端。
MCLK:時鐘輸出端。
AVDD:內部模擬電源電壓+10V。
DVDD:內部數字電源電壓+5V。
我們設計的ST7537與220V電力線的接口電路簡單實用,性價比高,其電路見圖2所示的電氣原理圖。
4 控制軟件的設計

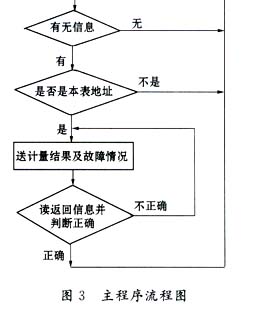

該系統軟件由主程序和中斷程序組成,軟件流程圖如圖3和圖4示,主機以點名方式與各分機進行通信,主機向電網送分機地址,各分機從電網讀得并判別是否是本機地址,如果是,則送計量結果及故障狀態。



限于篇幅,本系統初始化程序略。
5 結束語
該數字電度表測量精度高,性能穩定可靠,不但可以取代老式的齒輪式電度表,還可以實現計算機網絡遠程抄表及高效數據管理,是現代供配電管理不可缺少的用戶電功率計,是老式電度表的替代產品,市場前景廣闊。
