公共洗手間里所用的感應式自動烘手機，它的原理簡單，筆者就曾經制作過一臺。其電路分兩大部分：主電路和控制電路.現介紹給各位讀者。

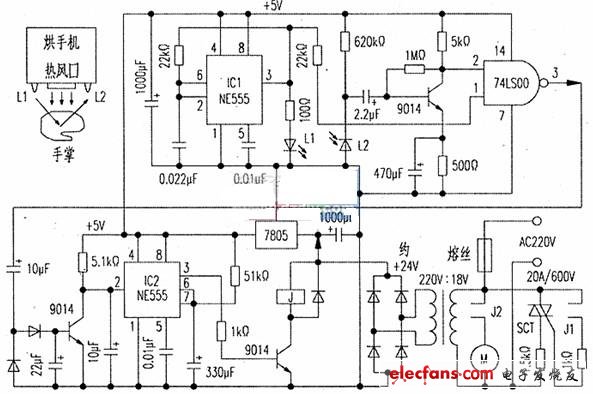

　　主電路部分由1500W的電爐絲、20A可控硅(晶聞管)和鼓風機三件東西構成?？刂齐娐吠ㄟ^繼電器與它們聯系起來成為一個整機。見附圖所示。

　　控制電路的核心是“主動式紅外感應裝置”。發射和接收的兩顆紅外二極管，分別平行地安裝在風口附近，相距約10cm，距離和方向要能微調.讓發射管L1發出的紅外射線射到手上后所產生的反射，剛好被接收管L2接收到。

　　圖中有兩片NE555(可用NE556代)，第一片IC1構成一個頻率約2kHz的方波發生器.其脈沖分兩路輸出：第一路經100Ω電阻加到紅外發射管L1上，第二路經22kΩ電阻送到與非門的第一個輸入端。紅外接收管L2接收到信號后，經2.2μF電容耦合到第一只9014三極管進行放大，放大后的輸出信號送到74LS00的第②腳，即與非門的第二個輸入端。只有與非門的兩個個輸入信號都是同相的進行，它才有輸出(可見干擾信號在此很難起作用)。從與非門③腳輸出的脈沖信號經10μF電容耦合給倍壓整流器，整流輸出的正向直流電壓促使第二片IC2的②腳瞬時受到低電平的觸發。IC2是接成單穩態的.低電平觸發后就會從③腳輸出高電平，并保持20秒左右(時間長短由51kΩ電阻和330μF電容決定)，這稱為延時電路，目的是使每次烘手的時間統一起來。

　　延時電路的輸出經1kΩ電阻耦合。送到第3只9014三極管的基極，當基極為高電平時三極管導通。集電極電流流過繼電器J，兩對觸點J1與J2吸合，雙向可控硅SCR因控制極與陽極經1kΩ電阻連接而導通，1500W電爐絲通電發熱，同時鼓風馬達M也得電而鼓起風來，這個熟風機的構造可參考洗發用的“吹風機”。繼電器J的線包電壓為24v，觸點電流耍10A(250VAC)才夠。

　　上面說過，與非門是抗干擾的重要電路，因?yàn)楦蓴_信號同時出現在發射和接收信號里并且相位相同的概率極小。另外，第二片555的②腳接有一個10μF電容也是抗干擾用的，它可加大到220μF。第一片IC1555的振蕩頻率由22kΩ電阻與0.022μF電容決定，大約2kHz，可以更改。

　　紅外發射管L1可從舊電視遙控器中拆得，不必買，但L2紅外接收管要買新的，它用620kΩ,電阻反向偏置后更靈敏。有人說發射管也能當接收管用，各位可試。
