瞬態抑制（TVS）二極管又叫箝位型二極管，是目前普遍使用的一種高效能電路保護器件，它的外型與普通二極管相同，但其吸收的浪涌功率可達數千瓦，它的主要特點是在反向應用條件下，當承受一個高能量的脈沖時，其工作阻抗立即降至極低的導通值，從而允許大電流通過，同時把電壓箝制在預定水平，其響應時間小于1ns，因此可有效地保護電子線路中的精密元器件。具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、損壞極限較高、體積小等優點。

　　在實際應用電路中，處理瞬時脈沖對器件損害的最好辦法，就是將瞬時電流從敏感器件引開。為達到這一目的，將TVS二極管在PCB上與被保護器件并聯。這樣，當瞬時電壓超過電路正常工作電壓后，TVS二極管將發生雪崩擊穿，從而提供給瞬時電流一個超低阻抗的通路，其結果是瞬時電流通過TVS二極管被引開，從而避開被保護器件，并且電壓恢復正常值之前使被保護回路一直保持截止電壓，在此之后，當瞬時脈沖結束以后，TVS二極管在自動恢復至高阻狀態，整個回路進入正常電壓狀態。以下是TVS二極管在電路應用中的幾個典型實例。

　　TVS二極管在交流電路中的應用

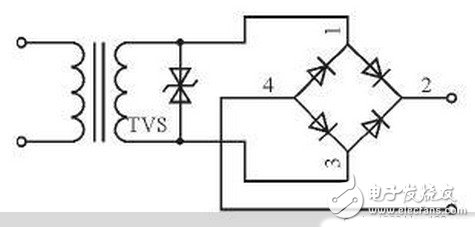

　　如圖1所示，這是一個雙向TVS二極管在交流電路中的應用，可以有效地抑制電網帶來的過載脈沖，從而起到保護整流橋及負載中所有元器件的作用。

　　圖1 TVS二極管應用于交流電路

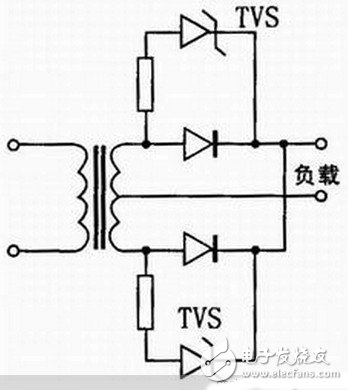

　　如圖2所示，單向TVS二極管并聯于整流管旁側，以保護整流管不被瞬時脈沖擊穿。

　　圖2 TVS二極管應用于整流電路

　　TVS二極管應用于直流穩壓電源保護

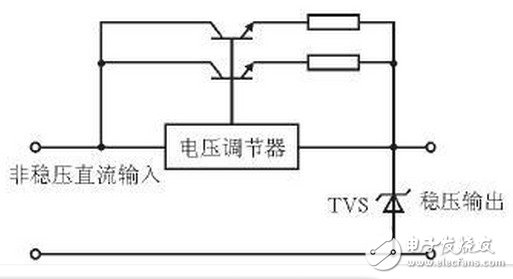

　　圖3是一個直流穩壓電壓，在其輸出端加上TVS二極管，可以保護使用該電源的儀器設備，同時還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。建議在每個穩壓源的輸出端增加一個TVS二極管，這樣可以大幅度地提高整機的可靠性。

　　圖3 TVS二極管應用于直流穩壓電源保護

　　TVS二極管應用于晶體管電路保護

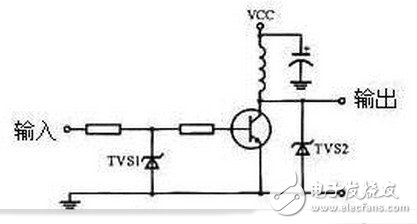

　　各種瞬變電壓會使晶體管的EB結或CE結擊穿而損壞，當晶體管集電極有感性（繼電器線圈、變壓器、電動機）負載時，通常會產生高壓反電勢，可能損壞晶體管。在實際應用中，建議采用TVS二極管作為保護器件。圖4所示為TVS二極管應用于晶體管電路的保護實例。

　　圖4 TVS二極管用于晶體管電路保護
