集成電路的保護設計 - TVS二極管在電路設計應用TOP7 —電路圖天天讀（133）

　　集成電路的保護

　　由于現代IC的集成度越來越高，而其耐壓則越來越低，因而很容易受到瞬變電壓的沖擊而損壞，故須采取保護措施。通常在CMOS電路的輸入端及輸出端都有保護網絡，為了可靠起見，在各整機對外接口處也增加了各種保護網絡。圖5中給出了用TVS二極管對CMOS器件進行保護的有關電路措施。

　　 TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

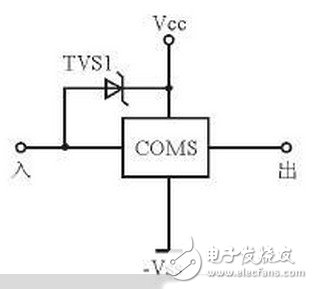

　　圖5 TVS二極管集成電路保護實例

　　TVS二極管應用于集成電路運放保護

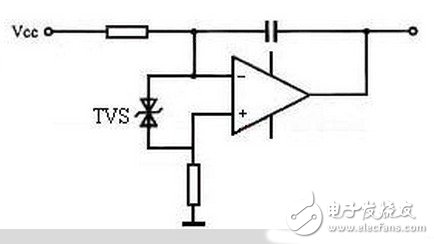

　　集成運放對外界電應力非常敏感，圖6所示是用TVS在運放差模輸入端防止過壓損傷的保護電路。

　　 TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

　　圖6 TVS二極管應用于集成運放保護

　　TVS二極管應用于通信端口保護

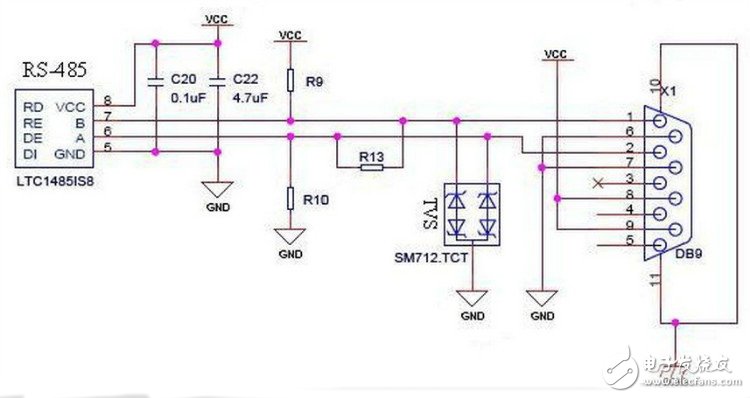

　　通信總線需要與外部很多設備進行數據交換，要增加浪涌防護功能；如圖7所示，TVS二極管對管在RS-485 收發器接口處實現共模浪涌防護功能。

　　 TVS二極管在電路設計應用TOP7 ——電路圖天天讀（133）

　　圖7 通信端口保護電路

　　TVS二極管是一種保護敏感元器件免受ESD和EMI浪涌脈沖的有效、低成本的器件，隨著TVS二極管的迅速發展和廣泛應用，本文通過介紹TVS二極管的特性及關鍵參數、選型、典型應用、性能優化和電路設計中的注意事項，使TVS二極管在電路設計應用中發揮最佳性能，有效解決電路瞬變干擾引起的過壓問題，大大提高電子設備的安全性和可靠性。
