智能家電是利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成。最常實現的應用是燈光、熱水器、空調、入侵監測、煙霧報警、視頻監控和窗簾的智能控制。

　　無線控制采用無線通信技術實現對設備的控制。無線控制的優點：安裝和布線簡單;無線控制的缺點：抗干擾性相比有線控制要差些，信號覆蓋受建筑物影響。

　　WiFi 技術在智能家居中的應用的主要優點有：WiFi 智能節點可以直接連接無線路由器，從而接入Internet網；不需要家庭網關，節點可以任意擴充；不會破壞現有裝修；智能手機可以進行局域網控制和遠程控制。鑒于WiFi 模塊是筆記本、平板電腦和智能手機的標準配置，基于WiFi 技術的智能家居會逐步得到推廣和應用，市場前景廣闊。

　　WiFi 插座的控制電路設計

?

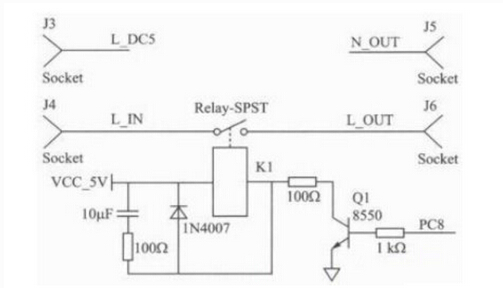

　　圖1 ：WiFi插座的繼電器控制電路

　　電路原理：模塊收到合上指令，PC8端口輸出高電平，Q1導通，繼電器的線圈有電流流過，繼電器的觸點L_IN 和觸點L_OUT 吸合，插座供電給負載;模塊收到斷開指令，PC8端口輸出低電平，Q1截止，繼電器的線圈沒有電流，繼電器的觸點L_IN 和觸點L_OUT 斷開，插座斷電。以上只是以WiFi 插座為例，敘述基于WiFi 技術的智能家居，如果要實現智能家電中的其他功能，實現原理類似。例如，要實現遠程視頻監控，只需將插座改為攝像頭并實現相應的軟件功能即可。

　　智能插座電源功能原理

圖2：智能插座電源電路

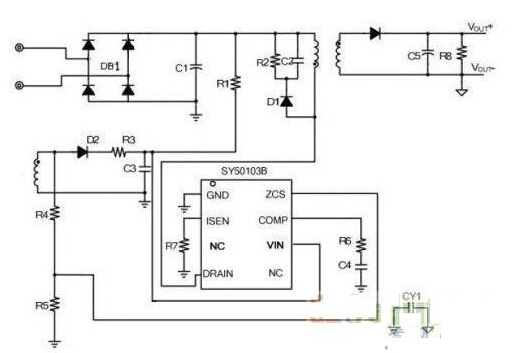

　　電源電路有兩路，一路是將交流220V 經AC-DC 轉換成12V 電源，采用SY50103 芯片，可以提供1A 的電流，紋波控制在100mV 以內。開關電源的優勢在于功率小、轉換效益高，同時體積也小，適合放入較小體積的插座內。開關電源電路圖如下圖所示：繼電器選用12V 10A 繼電器，12V 繼電器相比5V 繼電器的成本要低一些。由于主控制器和電能計量IC 需提供5V 電源，而無線WIFI 模塊采用是3.3V 電源供電，所以12V 電源出來之后，又分為兩路，一路使用穩壓芯片78L05，將電源降到5V，給MCU 和HLW8012 提供電源;另一路采用DC-DC 芯片，將12V 轉為3.3V 給無線模塊提供電源。

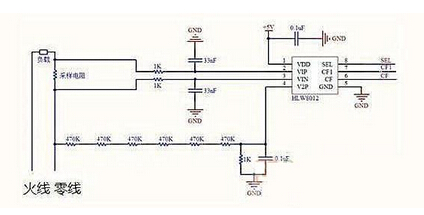

　　采樣電路包括電流信號采樣和電壓信號采樣兩部分。

　　電壓采樣采集的是零線信號上的電壓，由于電壓信號較大，有效值是220V，需通過電阻網絡降壓的方式實現采樣，通過串聯6 個470K 的電阻和1 個1K 的電阻進行分壓，然后接入計量芯片HLW8012 的電壓輸入采樣端V2P 引腳。

　　編輯點評：本文簡單介紹了智能家居中WiFi插座的電路設計，利用 WiFi 智能插座，不需要家庭網關，不需要破壞現有裝飾，就可以輕松實現對家用電器的智能化控制。
