二、TL494管腳配置及其功能

　　TL494的內部電路由基準電壓產生電路、振蕩電路、間歇期調整電路、兩個誤差放大器、脈寬調制比較器以及輸出電路等組成。引腳配線圖 如圖1。內電路框圖見圖 2。

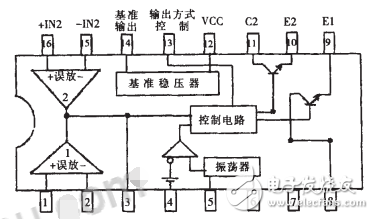

　　圖1 L494引腳功能框圖

　　以下按引腳的順序介紹各腳的功能及有關參數

　　1腳：誤差放大器I的同相輸入端，耐壓值41V。

　　2腳：誤差放大器I的反相輸入端，耐壓值41V。

　　3腳：反饋端，用于誤差放大器輸出信號的反饋補償，最高電壓4.5V。常用于提供形成PG信號的一個輸入信號。

　　4腳：死區時間控制端，通過給該端施加0～3.5V電壓，可使占空比在49%～0之間變化，從而控制輸出端的輸出。

　　5腳：振蕩器的定時電容端。

　　6腳：振蕩器的定時電阻端。

　　7腳：接地端。

　　8腳：為第一路脈寬調制方波輸出晶體管的集電極（耐壓值41V、最大電流250mA）。

　　9腳：為第一路脈寬調制方波輸出晶體管的發射極（耐壓值41V、最大電流250mA）。

　　10腳：為第二路脈寬調制方波輸出晶體管的發射極（耐壓值41V、最大電流250mA）。

　　11腳：為第二路脈寬調制方波輸出晶體管的集電極（耐壓值41V、最大電流250mA）。

　　12腳：電源輸入端，極限電壓41V，低于7V電路不啟動。

　　13腳：輸出方式控制端，當13腳與14腳相連時兩管為推挽方式輸出，當13腳與地相連時兩管為并聯方式輸出。并聯輸出時兩管的發射極與發射極可相連，集電極與集電極可相連，并聯后輸出電流可達400mA。

　　14腳：基準5V電壓輸出，用于為各比較電路提供基準電壓值，最大電流10mA。

　　15腳：誤差放大器Ⅱ的反相輸入端，耐壓值41V。

　　16腳：誤差放大器Ⅱ的同相輸入端，耐壓值41V。

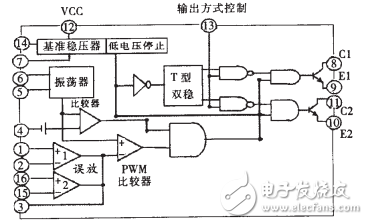

　　圖2 TL494內部電路
