1、CH340應用
CH340芯片內置USB總線上拉電阻和片內信號端，UD+和UD-引腳應直接連接到USB總線上。
CH340內置了上電復位電路。
在操作期間，CH340需要在X1引腳上提供12MHz的時鐘信號。通常這個時鐘信號是通過在X1和XO引腳之間連接一個12MHz的晶體諧振器和負載電容來提供的，內置的晶體諧振器將提供所需的時鐘信號。當使用外部振蕩器將時鐘信號送入X1引腳，并使XO引腳懸空。
CH340支持5V和3.3V操作。當使用5V操作時，向VCC引腳提供5V電壓，從V3引腳接地時將內部3.3V基準電容與4.7-20nF電容耦合。當使用3.3V操作時，將V3引腳連接到VCC引腳并提供3.3V電源。
CH340支持USB設備掛起以降低能耗。當NOS＃信號激活時，此功能被禁用。（注意：CH340G沒有這個引腳。）
支持的硬件流量控制信號：CTS＃，DSR＃，RI＃，DCD＃，DTR＃和RTS＃。所有流量控制引腳均由軟件控制。
輔助引腳：IR＃，R232，CKO和ACT＃。（注意：CH340G上只有R232）當R232信號有效時，RXD信號反相。上電復位期間R232被鎖存。
CH340具有內置的FIFO緩沖區，并支持單工，半雙工和全雙工異步通信。UART接口支持1個起始位，5到8個數據位，1或2個停止位，以及奇偶校驗位。CH340支持常用的波特率：50，75，100，110，134.5，150，300，600，900，1200，1800，2400，3600，4800，9600，14400，19200，28800，33600，38400，56000，57600，76800，115200，128000，153600，230400，460800，921600，1500000，2000000波特。發射機波特率誤差小于0.3％，接收機波特率誤差容限最大為2％。
模擬COM端口功能齊全。與大多數使用串口的應用程序兼容而不需要改變現有的代碼.CH340可以用來將現有的使用串行端口的外設升級到USB設備，將串行端口升級到PC。外置電平轉換硬件，可提供包括RS232，RS422和RS485的接口。
通過增加紅外適配器，CH340可以用來實現USB到SIR適配器，允許aPC與IrDA外設進行通信。
2、USBRS232適配器
上面的示意圖實現了基于CH340G和外部的USB到RS232適配器級別的適配器MAX213。當實現這個穩壓器的5V電路板時，放置電容器C2靠近V3引腳。
3、光隔離USB轉UART適配器
該適配器提供光電隔離的輸入和輸出以及4個PC817光隔離器。在布局電路板時要注意隔離邊界，如果可能的話，切斷電路板下的插槽光隔離器。這兩個74LVC1G06是可選的，但是當輸入引腳不能提供太多的電流時是有用的。

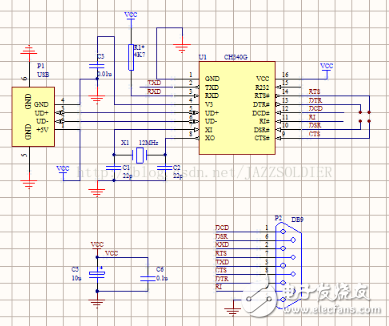

4、CH340電路設計
原理圖中畫出的是DB9插座，但是并不是RS232電平，而是TTL電平。如果想用RS232電平的，還需要參考工程里面的其他電路圖設計。由于我只需要發送接收功能，MODEM功能不需要，我可以對這個電路圖進行簡化，只保留TXD和RXD上的通訊信號接線。去掉后，原理圖如下：
在這里芯片是以USB口的+5V來供電的，如果是用3.3V來供電，那么就要注意了不可以直接替換電源的，電路圖是需要修改的。手冊上也有標注的，主要就是V3引腳的接法會有不同：
因此，在3.3V供電下，原理圖調整如下：
如果是希望板子兼容兩種電源，那么板子上做一個跳針設置就可以啦。
5、STM單片機在線編程線路USB轉串口
CH340G是一個USB總線的轉接芯片，實現USB轉串口、USB轉IrDA紅外或者USB轉打印口。在串口方式下，CH340G提供常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備直接升級到USB總線。在紅外方式下，CH340G外加紅外收發器即可構成USB紅外線適配器，實現SIR紅外線通訊。
