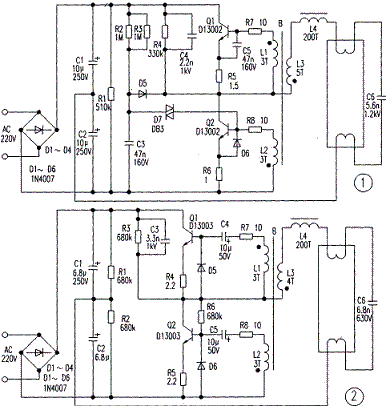

熒光燈電子鎮流器電路圖:電子鎮流器具有體積小、重量輕、適應電源電壓</a>范圍寬、啟動快、不閃爍、效率高等優點，因而得到廣泛應用。市電經整流后，由分壓、濾波得到左右的電源。在圖電源經對充電，當兩端電壓達到后，導通，正偏導通，經振蕩變壓器耦合，當由導通變?yōu)榻刂箷r，則由截止變?yōu)閷?dǎo)通。這樣交替工作形成振蕩狀態。振蕩信號經升壓輸出使L4組成的串聯諧振電路諧振，產生較高的諧振電壓使燈管燃亮。在圖中：電源經充電，當充電達到左右時導通，其余跟圖電路一樣就不再重復,很是有意思。
