??? 在電源輸入端產生與AC輸入電壓同相位的正弦電流，其作用是使負載呈純電阻，即功率因數近似為1。KA7526的引腳功能見表2。

表2??? KA7526引腳功能表

3??? 可調光電子鎮流器的原理

3.1??? 電路描述

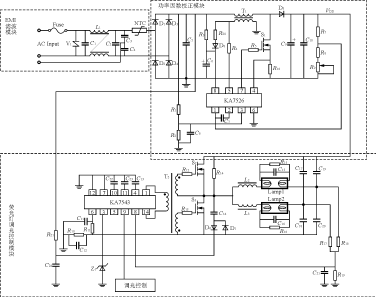

??? 如圖3所示，可調光電子鎮流器可分為三部分：KA7543及其外圍電路組成的熒光燈調光控制模塊；KA7526及其外圍電路組成的功率因數校正模塊；L₁，C₁，C₂，C₃，C₄，V₁，NTC組成的電磁干擾（EMI）濾波器。V₁為抑制瞬態電壓的壓敏電阻，NTC為抑制浪涌電流沖擊的熱敏電阻，濾波器能抑制來自電源的共模和差模干擾，同時并阻止鎮流器本身產生的開關噪聲對其他電器的干擾。

圖3??? 調光電子鎮流器電路圖

3.2??? 軟啟動

??? ZBK74012-90把電子鎮流器的啟動方式分為兩類：預熱式啟動（軟啟動）；非預熱式啟動（硬啟動）。熒光燈是熱陰極，屬熱電子發射。硬啟動導致燈要承受兩段輝光放電時間，而在這段時間內，燈陰極周圍的空間電荷非常稀薄，使陰極發射物質濺射量急劇上升，從而使燈早期發黑，壽命縮短。文獻[5]對此作了深入研究，試驗結果見表3。

表3??? 硬啟動與軟啟動燈管壽命

??? 表3的試驗數據表明，軟啟動的燈管壽命比硬啟動平均高出一倍以上。

??? 在KA7543的腳3上的電壓V_cc達到啟動門限電壓（8.5V）時，內部UVLO電路即為IC內的所有電路提供基準電壓（V_ref=2V±5％）和偏置電流。IC內的軟啟動電路開始對軟啟動電容C_s（圖3中為C₂₂）充電，IC輸出一個比通常工作頻率f_nor（約30kHz）高約30％的預熱頻率f_pre，最高軟啟動頻率由腳4（C_c）上的電壓決定。隨著C_s上的電壓V_cs線性上升，開關頻率隨之線性下降。當頻率降至LC串聯諧振電路的固有頻率f₀時，LC電路產生串聯諧振，并在燈管兩端產生一個約1kV的高壓脈沖，將燈管擊穿而點燃。此時，IC的輸出頻率降至工作頻率f_nor，整個軟啟動時間為0.8～1s。

??? 啟動電路通過電阻R_st（圖3中為R₂₁）對IC充電。R_st的值可通過式（1）計算。

??? R_st=（1）

式中：V_in為經過整流后的輸入電壓；

????? V_thmax為芯片KA7543的最大啟動門限電壓；

????? I_stmax為最大啟動電流。

??? 圖3電路中V_in=220V，V_thmax=10.5V，I_stmax=0.25mA?？梢缘贸?i>R_st=1.2MΩ。

??? 軟啟動的時間由軟啟動電容C_s的大小決定。當啟動電壓達到門限電壓后，IC內部一個313nA的電流源向軟啟動電容C_s充電，直至電壓V_cs達到2V。因此軟啟動時間t_s可通過式（2）計算。

??? t_s=（2）

如果C_s=0.2μF，則t_s=1.28s。

3.3??? 無級調光控制

??? 電子鎮流器工作采用三段式，即上電后，鎮流器工作在預熱頻率（f_pre）；燈陰極充分預熱后進入啟動頻率（f₀）；燈管點燃后轉至工作頻率（f_nor）。

??? 文獻[6]列出并比較了熒光燈現有的4種調光方式，即輸入電壓相位控制，鎮流器的阻抗控制，工作頻率控制，燈上加周期性不連續電壓。其結論是工作頻率控制法綜合指標最佳。KA7543應用的就是工作頻率控制方法。KA7543的內部調光電路位于腳9（Vdm），腳11（Cdm）和腳6（Vfb）之間。加于腳9的調光電壓范圍為0～2V，0V對應滿光（Full light），2V對應完全變暗（Full dimming）。即腳9調光控制電壓增加時，開關頻率升高，L₂及L₃阻抗增加，導致燈電流減小，燈變暗。

??? 圖4為不同亮度時燈電壓和電流的實驗波形圖。

(a)??? 最小輸出功率，電壓40V/格，電流20mA/格

(b)??? 60％輸出功率，電壓40V/格，電流500mA/格

(c)??? 100％輸出功率，電壓40V/格，電流500mA/格

圖4??? 不同亮度時燈電壓和電流波形

4??? 結語

??? 采用熒光燈專用集成芯片設計可調光電子鎮流器是切實可行的，產品的技術經濟指標要明顯優于采用分立元件的電子鎮流器和傳統的電感鎮流器。采用了EMI濾波和PFC技術，可以較好地滿足IEC諧波標準。在20％～100％亮度范圍工作時，無級線性調光工作穩定，燈管開啟次數約提高20％。在10％～20％亮度范圍工作時，熒光燈工作欠穩定。效率實測提高15％左右，未達到理論上的30.2％，尚需進一步的優化和改進。
