使用陶瓷共振器之ＦＭ調變電路

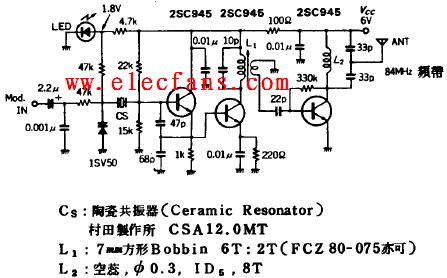

觀察ＦＭ調變電路的動作，可以發現振蕩電路的頻率穩定度與改變頻率來產生ＦＭ波是互為二個相反的條件。就頻率穩定度而言，石英晶體振蕩電路是非常優越，但是即使頻率變化量較大的ＶＣＸ０電路也只有１％左右而言，而且控制電壓對頻率變化的線性范圍并不寬廣。利用廣播頻帶的ＦＭ無線麥克風需要有±７５ＫＨｚ的頻率偏移量，因此，要以石英晶體振蕩電路得到此偏移量是過份的要求，此外，ＬＣ振蕩電路的頻率穩定度并不佳，接收機無法追蹤，甚至有離調之可能。雖然陶瓷共振器的Ｑ值比石英晶體振蕩器低，但是其電感性范圍卻比較寬廣，所以能得到較寬的頻率變化范圍，在頻率穩定性方面之特性也要比ＬＣ振蕩器還好，是適於寬頻帶ＦＭ調變器的。圖１１－１之電路例中使用頻率為１２ＭＨｚ之陶瓷共振器ＣＳＡ１２.０ ＭＴ，由於振蕩頻率要達ＦＭ廣播頻帶，因此要將振蕩電路的輸出信號予以７倍頻，因?yàn)樘沾晒舱衿鞯姆N類并不太多，所以要在電路上著手，使輸出頻率到達ＦＭ廣播頻帶。此電路之變?nèi)荻O體控制電壓對頻率變化的關系如圖１１－２所示，１Ｖ左右的頻率偏移量大約是２００ＫＨｚ，控制電壓在１～５Ｖ內，頻率的變化還蠻線性的，所以要得到±７５ＫＨｚ的ＦＭ調變頻率到變?nèi)荻O體瓷共振器就能夠很簡單的做成頻率可變范圍寬廣的振蕩電路。
