MAX6954/MAX6955 LED顯示驅動器連接兩位LE

MAX6954/MAX6955 LED顯示驅動器允許用戶驅動獨立的LED數字或共用段驅動引腳，本應用筆記詳細說明了數字位映射的相關步驟。

Maxim的MAX6954和MAX6955 LED顯示驅動器可用于驅動LED數字，分別控制段驅動引腳。MAX6954/MAX6955還可以驅動兩位7段LED模塊，共用段驅動引腳。圖1給出了內部配置的示例。

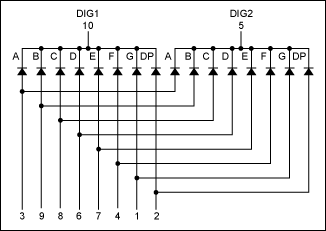

圖1. 兩位LED模塊的內部配置

單芯片MAX6954或MAX6955可以驅動8個雙位模塊或一個16位模塊，以下給出了位與位之間的映射，建議按照下述方式連接MAX6954/MAX6955與這些模塊。

Module1-Digit1 -> Digit 0               DIG1 -> CC00
Module1-Digit2 -> Digit 1               DIG2 -> CC01

Module2-Digit1 -> Digit 2               DIG1 -> CC02
Module2-Digit2 -> Digit 3               DIG2 -> CC03

Module3-Digit1 -> Digit 4               DIG1 -> CC04
Module3-Digit2 -> Digit 5               DIG2 -> CC05

Module4-Digit1 -> Digit 6               DIG1 -> CC06
Module4-Digit2 -> Digit 7               DIG2 -> CC07

Module5-Digit1 -> Digit 0a       	DIG1 -> CC00
Module5-Digit2 -> Digit 1a              DIG2 -> CC01

Module6-Digit1 -> Digit 2a       	DIG1 -> CC02
Module6-Digit2 -> Digit 3a     	 	DIG2 -> CC03

Module3-Digit1 -> Digit 4a              DIG1 -> CC04
Module3-Digit2 -> Digit 5a              DIG2 -> CC05

Module4-Digit1 -> Digit 6a              DIG1 -> CC06
Module4-Digit2 -> Digit 7a              DIG2 -> CC07

MAX6954/MAX6955數據資料中的表4 Connection Scheme for Sixteen 7-Segment Digits規定第0、1、2、3、4、5、6和7段驅動引腳分別對應于1a、1b、1c、1d、1e、1f、1g和1dp，第0a、1a、2a、3a、4a、5a、6a和7a段驅動引腳分別對應于2a、2b、2c、2d、2e、2f、2g和2dp。

在寄存器0x03寫入適當?shù)臄?shù)據設置掃描限制，本例中，所有8位模塊或16位模塊的掃描限制寄存器置為0x07。如果只驅動四個模塊或八位顯示器，掃描限制寄存器可以更改為0x03。只使用一半的模塊或數位時，可以按照以下方式更改位與位之間的映射。

Module1-Digit1 -> Digit 0               DIG1 -> CC00
Module1-Digit2 -> Digit 1               DIG2 -> CC01

Module2-Digit1 -> Digit 2               DIG1 -> CC02
Module2-Digit2 -> Digit 3               DIG2 -> CC03

Module5-Digit1 -> Digit 0a       	DIG1 -> CC00
Module5-Digit2 -> Digit 1a              DIG2 -> CC01

Module6-Digit1 -> Digit 2a       	DIG1 -> CC02
Module6-Digit2 -> Digit 3a       	DIG2 -> CC03
