擴展MAX6959LED顯示驅動器的鍵盤掃描，8鍵擴展至12

摘要：通過映射多個按鍵，可以擴展MAX6959 LED顯示驅動器的鍵盤掃描范圍，從8鍵擴展到12鍵。該應用筆記介紹了一種擴展掃描的方法。

MAX6959是4位、9段LED驅動器，可自動掃描并消除8個按鍵開關的抖動，通過一個中斷引腳通知系統處理器消除鍵抖(引腳兼容的MAX6958可以驅動相同數量的LED，但沒有鍵盤掃描功能)。本文介紹的擴展按鍵掃描方案(從8鍵擴展到12鍵)需要在附加鍵上增添雙二極管。

表1. MAX6959 LED顯示驅動器的標準8鍵連接

	INPUT1	INPUT2
DIG0/SEG0	Key0	Key4
DIG1/SEG1	Key1	Key5
DIG2/SEG2	Key2	Key6
DIG3/SEG3	Key3	Key7

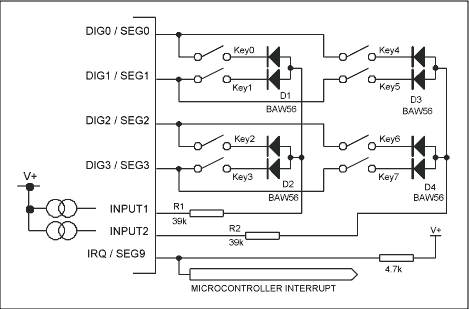

圖1. MAX6959 LED顯示驅動器的標準8鍵連接

表1和圖1給出了MAX6959的標準8鍵連接。鍵切換電路按照2 x 4矩陣(2列、4行)讀取8個按鍵的狀態。鍵盤陣列的4行由4個LED陰極驅動器輸出(DIG0/SEG0至DIG3/SEG3)驅動。作為多層LED驅動的一部分，這些LED陰極驅動輸出依次拉至低電平320μs (標稱值) (順序驅動LED)。這些驅動器輸出分別用來拉低鍵開關的一端，鍵的另一端連接在兩個輸入端：INPUT1和INPUT2，這兩個輸入端從內部拉至MAX6959的高電平V+。按下開關時，INPUT1或INPUT2將由相應的DIG_/SEG_輸出拉至低電平，MAX6959檢測按鍵，并為按鍵提供去抖。

多個按鍵被同時按下時，與開關串聯的二極管可以防止2個或多個LED陰極驅動輸出短路。例如，同時按下Key0和Key1時，與按鍵串聯的二極管可以避免DIG0/SEG0與DIG1/SEG1短路，因為在任何情況下至少有一個二極管為反向偏置。二極管采用的是低成本、共陽極的BAW56，SOT-23封裝。

MAX6959隨時判斷8個按鍵按下或釋放的動作，器件內部的8位寄存器指示這8個按鍵的狀態。從這一點看，在MAX6959的設計中似乎沒有辦法擴展掃描電路，到此為止，大家可能會有一種“受騙”的感覺。

公平地講，我們是在發掘一種冗余情況。許多應用中只需要了解某一個按鍵是否被按下。通常，同時按下兩個按鍵的情況被認為是錯誤的鍵輸入，或者是進入工廠診斷模式。這種兩個按鍵同時按下的情況即為“冗余”情況，我們把4個增添的按鍵連接成好像某一對兒鍵被同時按下的情況，如表2所示。例如，當Key8按下時，對于MAX6959而言，所表現出來的狀態與Key0和Key4同時按下的情況相同。只要每對兒按鍵(如Key0和Key4)的物理位置不相鄰，這種擴展架構即可有效工作。軟件設計應保證在30.3ms的最小去抖周期內響應按鍵的IRQ，保證每個對應于按鍵掃描的結果都經過適當?shù)姆治鎏幚?。如果軟件對IRQ響應較慢，將無法區分同時按下兩個按鍵的情況(鑒別增添的按鍵狀態)和順序按下相同的兩個按鍵的情況。無論是哪種情況，按鍵去抖寄存器0 x 08將簡單地顯示每個鍵位置位。

表2. MAX6959 LED顯示驅動器擴展后的12鍵連接

	INPUT1	INPUT2	INPUT1 and INPUT2
DIG0/SEG0	Key0	Key4	Key8
DIG1/SEG1	Key1	Key5	Key9
DIG2/SEG2	Key2	Key6	Key10
DIG3/SEG3	Key3	Key7	Key11

圖2所示電路，每個附加按鍵需要一個雙二極管(如低成本、共陰極的BAV70，SOT-23封裝), 按下開關時，INPUT1和INPUT2被同時拉低。

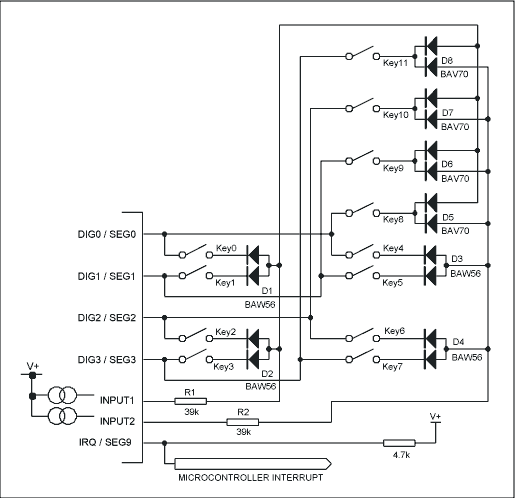

圖2. MAX6959 LED顯示驅動器擴展后的12鍵連接

最后，值得注意的是：增添的4個按鍵的連接方式模擬的是兩個按鍵同時按下的情況，這兩個按鍵連接在四個LED陰極驅動器輸出的某個輸出端，DIG0/SEG0至DIG3/SEG3。采用這種連接方式，每對兒按鍵總是在同一時間掃描或去抖。如果新增按鍵所模擬的同時按下的兩個鍵由不同的LED陰極驅動輸出掃描，這種工作方式將是不可靠的。因為鍵掃描是順序執行的，一次兩個按鍵，附加按鍵將會錯過一個LED陰極驅動器的去抖周期，而在另一個周期去抖。這樣，同時按下兩個按鍵將表現為順序按下兩個按鍵的情況。采用本文推薦的連接方式可以避免這一問題，因為每對兒按鍵表現為雙鍵同時去抖。
