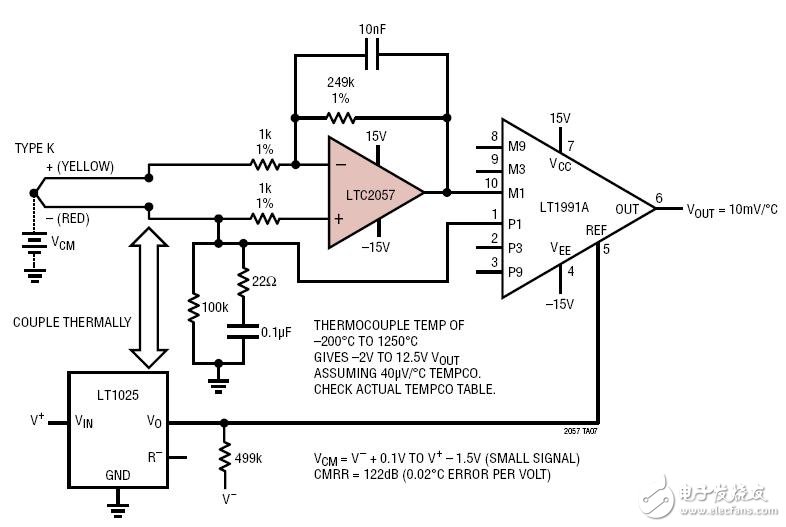

LTC2057差分熱電偶放大器電路圖

　　LTC2057 是一款高電壓、低噪聲、零漂移運算放大器，其可在 4.75V 至 36V 或4.75V 至 60V （對于 LTC2057HV）的寬電源范圍內提供精準的 DC 性能。失調電壓和 1/f 噪聲受到抑制，因而使得該放大器能實現 4μV 的最大失調電壓和 200nVP-P （典型值）的 DC 至 10Hz 輸入噪聲電壓。LTC2057 的自校準電路可實現低失調電壓溫度漂移（最大值為 0.015μV/oC）和零時間漂移。另外，此放大器還擁有 160dB 的卓越電源抑制比（PSRR）和 150dB （典型值）的共模抑制比（CMRR）。

　　 LTC2057差分熱電偶放大器電路圖
