MAX3505應用電路(CATV上行放大器)

MAX3505應用電路(CATV上行放大器)

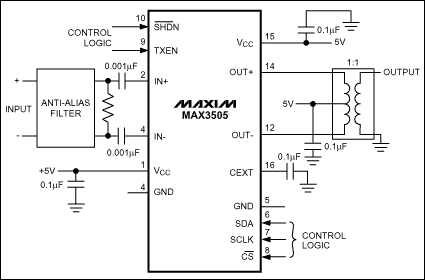

MAX3505:典型工作電路
典型工作電路

MAX3505可編程功率放大器針對CATV上行應用而設計。當額定輸入驅動信號為34dBmV時，MAX3505可以輸出64dBmV (QPSK)給75Ω負載。輸入和輸出端口都是差分形式的，輸出端口需要外部平衡變換器。可變增益特性提供大于56dB的動態范圍，由SPI™ 3線接口控制。增益控制步長為0.5dB。該器件工作于5MHz至65MHz頻段。MAX3505在內部針對1:1平衡變換器作了匹配。

該器件采用單一5V電源供電，傳輸過程(100%占空比，64dBmV輸出)吸取285mA電流。偏置電流根據輸出電平自動調整，以提高效率。另外，維持輸出端口匹配的同時，在突發工作間隙該器件可以被禁用，以減小噪聲并節省能源。關斷模式可以使整個電路停止工作，將電流消耗降至5µA (典型值)。

MAX3505采用20引腳QFN封裝。該器件工作于擴展工業級溫度范圍(-40°C至+85°C)。

MAX3505關鍵特性

5V單電源供電
	精確的增益控制，56dB范圍內±1dB精度
	增益可以0.5dB步長調整
	65MHz處諧波失真為-55dBc
	突發開/關瞬態極低

MAX3505應用/使用

CATV狀態監視
	DOCSIS®/EuroDOCSIS™與DVB線纜調制解調器
	OpenCable™機頂盒
	線纜電話

CATV狀態監視
	DOCSIS®/EuroDOCSIS™與DVB線纜調制解調器
	OpenCable™機頂盒
	線纜電話
