H橋互補對稱輸出及低通濾波電路

H 橋互補對稱輸出及低通濾波電路對VMOSFET的要求是導通電阻小，開關速度快，開啟電壓

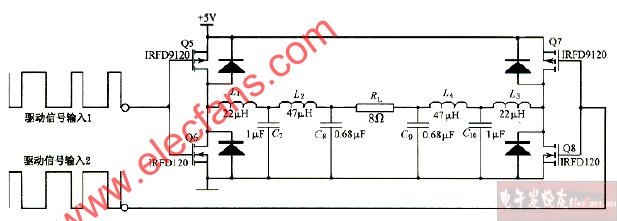

圖 14 H 橋互補對稱輸出及低通濾波電路
⑸ 低通濾波器本電 14)。對濾波器的要求是上限得到了一組較佳的參數：L1=22μH，L2
小。因輸出功率稍大于1W，屬小功率輸出，可選用功率相對較小、輸入電容較小、容易快速驅動的對管，IRFD120和IRFD9120 VMOS對管的參數能夠滿足上述要求，故采用之。實際電路如圖14所示?；パa(bǔ)PWM開關驅動信號交替開啟Q5和Q8或Q6和Q7，分別經兩個4階Butterworth濾波器濾波后推動喇叭工作。
