圖二給出了IR2125 的典型接線圖。IR2121 的典型接線圖與其相似，而它是低端驅動，不需要自舉二極管（1 腳和 8 腳內部連接到一起）。同樣 CS腳是用來檢測電流的。同樣有一段間隙時間以確定在器件開通時沒有誤觸發，但動作稍有不同。當 CS 端電壓達到開啟電壓（230mV）時，IC 檢測到過流。這時 IC 會等一段與間隙時間相等的時間（500ns 標么值）以濾掉功率器件開關動作產生的噪音毛刺。過了這段間隙如果 CS 上電壓還在開啟電壓之上，輸出驅動器就切換到線形模式，由一個反饋放大器控制輸出門極驅動電壓。這個放大器和輸出功率開關組成一個負反饋回路以控制門極驅動電壓到一個較低的值，將開關器件電流限制在預設值之內。該預設值由 CS 腳和 VS（IR2125）或 COM（IR2121）腳之間的取樣電阻值決定。例如，如果取樣電阻是 0.23 歐姆，則電流將被限制在 1A。

?

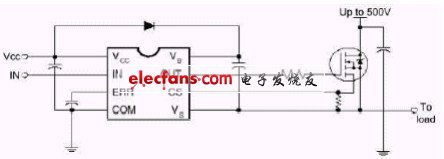

圖 2）IR2125 典型接線圖
ERR 腳是多功能的，它提供狀態指示，線形模式時序和周期循環控制。當 IN 為低時，ERR 腳被以 30mA 的下拉電流拉低。當 IN 變?yōu)楦邥r(shí)，ERR 腳呈高阻狀態接一個 1 M 下拉電阻。當 CS 腳有過流信號，輸出級切換到線性模式時，ERR 腳將輸出 100uA 充電電流到連接在 ERR 和 COM 之間的電容上。所以，ERR 腳電壓將以某個速度上升。該速度由電容決定(dt=C*(dv/Ierr))。如果 CS腳電壓消失，充電電流將被終止。驅動器又回到正常的開關模式?？墒侨绻收蠣顟B(tài)還存在，ERR 電容被充電到 1.8V 以上，那么 ERR 觸發比較器將被觸發，輸出被關閉。ERR 觸發比較器還會啟動一 15mA 上拉電流，將 ERR 腳拉高至 Vcc以指示故障。ERR 觸發比較器也會被外部脈沖觸發來完成周期循環關閉功能。為了防止電流過大，只有在輸出為高時，這些脈沖才會發生（記住：當輸入為低時，Err 腳被下拉，下拉電流為 30mA）。
?
??????? 電流傳感功能被設計用來處理如圖 3）的“硬”短路和脈沖式短路故障。在硬短路情況下，ERR 電容值決定在關閉發生之前，線性模式門極驅動的時間長短。在脈沖式短路情況下，ERR 電容起了一個積分器的作用，它決定了在關閉剩余周期之前所允許脈沖短路的個數。

?

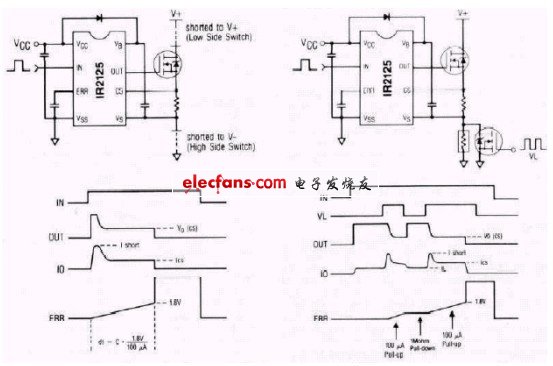

圖 3a ‘硬’短路時的保護邏輯??????????????? 圖 3b 脈沖短路時的保護邏輯
