采用電流基準的LDO線損補償電路圖

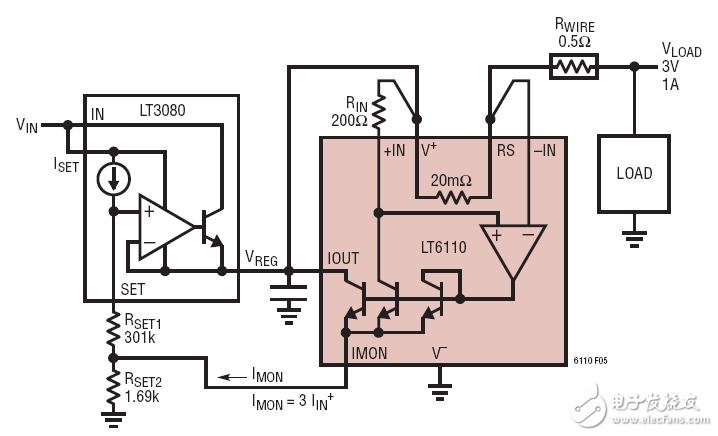

　　該電路示出了一款采用一個電流基準的穩壓器 LT3080 的電纜壓降補償電路。通過兩個串接電阻器提供一個精準的 10μA 設定電流? I_SET，以設置遠端負載的輸出電壓。為補償負載連接電纜壓降，需給這一對電阻器提供一個額外的電流以增加輸出電壓。LT6110 在 IMON 引腳上提供了一個源電流，該電流還與流至負載的電流成正比。此電流為標準 IOUT 電流的 3 倍。

閱讀全文
