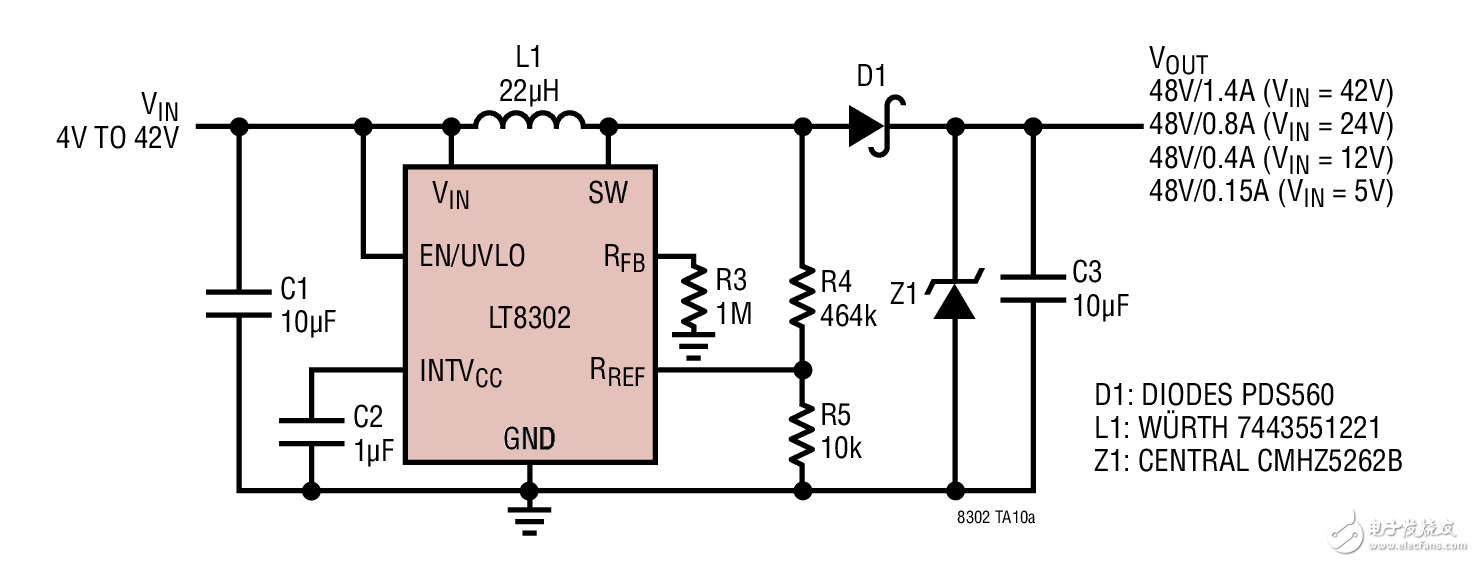

4V~42V輸入/48V輸出(1.4A)升壓型轉換器電路圖

　　LT8302 是一款單片式、微功率、隔離型反激式轉換器。通過直接從初級側反激波形對隔離式輸出電壓進行采樣，該器件無需借助第三個繞組或光隔離器來實現穩壓。輸出電壓利用兩個外部電阻器和第三個任選的溫度補償電阻器來設置。邊界模式操作提供了一種具有卓越負載調節性能的小型磁性解決方案。低紋波突發模式操作可在輕負載條件下保持高效率，同時最大限度地抑制輸出電壓紋波。LT8302 將一個 3.6A、65V DMOS 電源開關與所有的高電壓電路和控制邏輯電路集成在一個耐熱性能增強型8 引腳 SO 封裝之中。

　　 4V to 42VIN/48VOUT Boost Converter4V~42V輸入/48V輸出(1.4A)升壓型轉換器電路圖

閱讀全文
